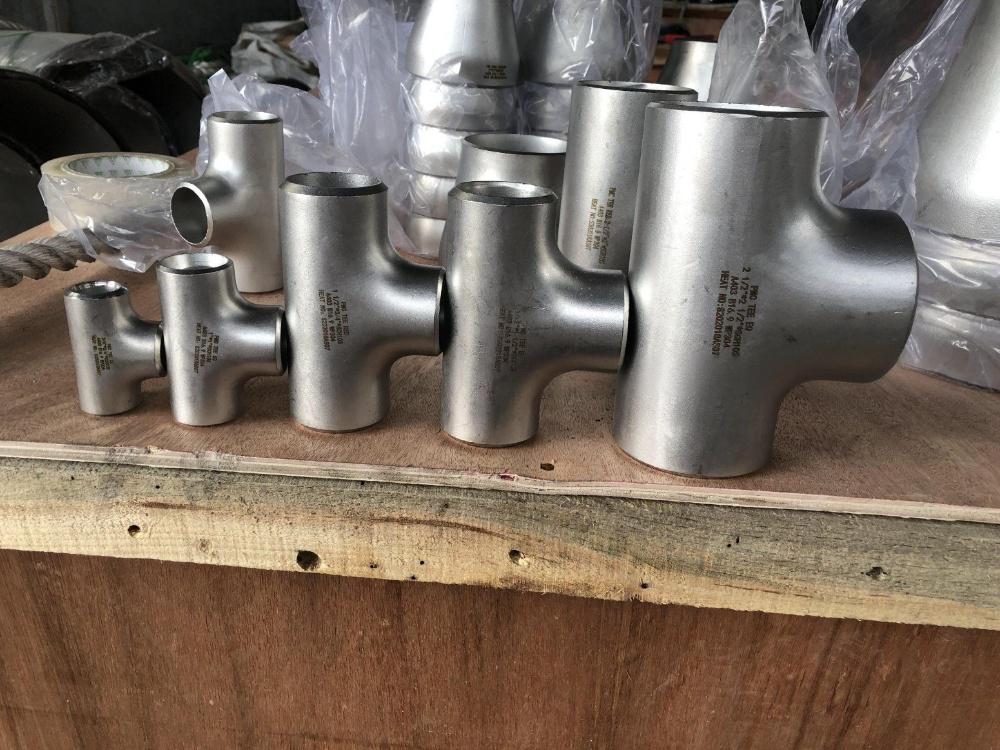

Accesorios de soldadura a tope: Camisetas de acero inoxidable dúplex (ASTM A790 S32750, S31803, S32205, S32760)

Introducción

Camisetas de soldadura, Como se discutió en las guías de Wermac, son componentes críticos de tuberías que facilitan la ramificación de 90 grados en los sistemas de tuberías. Las camisetas rectas garantizan una distribución de flujo igual con diámetros de salida uniformes, Mientras reduce las camisetas, conectan tuberías de diferentes tamaños, acomodar requisitos de flujo variados. Estos accesorios, fabricado para ASME B16.9 Normas, son esenciales en industrias como el petróleo y el gas, petroquímica, Generación de energía, y aplicaciones marinas. Cuando se hará Tubos de acero inoxidable dúplex ASTM A790 (Grados UNS S32750, S31803, S32205, S32760), Estas camisetas ofrecen una resistencia de corrosión excepcional, alta resistencia, y durabilidad, haciéndolos ideales para entornos hostiles.

Esta continuación explora la integración del acero inoxidable dúplex ASTM A790 en la producción de Tee de soldadura a tope, Centrarse en las ventajas de materiales, procesos de fabricación avanzados, Control de calidad, Sostenibilidad Ambiental, y aplicaciones especializadas. Aprovechando las ideas de Wermac y los estándares de la industria, Destacamos la experiencia de nuestra empresa en la entrega de camisetas de acero inoxidable dúplex de alto rendimiento para proyectos globales.

ASTM A790 Duplex acero inoxidable: Propiedades materiales

ASTM A790 especifica ferrítico/austenítico sin costura y soldado (Duplex) tuberías de acero inoxidable diseñados para un servicio corrosivo general, con un enfoque en la resistencia al agrietamiento de la corrosión del estrés (SCC). Los grados S31803, S32205, S32750, y S32760 son aceros inoxidables dúplex con una microestructura mixta de aproximadamente iguales austenita y ferrita, combinando los beneficios de ambas fases. A continuación se muestran las propiedades clave de estos grados, relevante para la fabricación de camiseta de soldadura a tope:

1. UNS S31803 (Duplex 2205):
   • • Composición: ~ 22% CR, 5-6% en, 3% Mo, 0.14–0.20% N.
     • Tubería: alta resistencia (resistencia de rendimiento ~ 450 MPa), Excelente resistencia a la corrosión de las picaduras y las grietas, y buena resistencia a SCC en entornos de cloruro. S31803 es la calificación dúplex más utilizada debido a su equilibrio de costo y rendimiento.
   • Aplicaciones en Tees: Utilizado en tuberías de petróleo y gas, Procesamiento químico, y sistemas marinos donde la resistencia a la corrosión es crítica.
2. EE. UU. S32205 (Mejorado 2205):
   • • Composición: Similar a S31803 pero con un control de nitrógeno más ajustado (0.14–0.20% N) Para mejorar la resistencia a las picaduras (Madera ≥ 35).
     • Tubería: Resistencia y resistencia de corrosión ligeramente más alta que S31803, con un número equivalente de resistencia a las picaduras (MADERA) Asegurar un rendimiento superior en entornos agresivos.
   • Aplicaciones en Tees: Preferido para plantas petroquímicas y plataformas offshore que requieren una mayor durabilidad.
3. EE. UU. S32750 (Super Duplex 2507):
   • • Composición: ~ 25% CR, 7% Ni, 4% Mo, 0.24–0.32% N.
     • Tubería: Fuerza excepcional (producir fuerza hasta 570 MPa), Excelente resistencia a las picaduras (Madera ≥ 40), corrosión por grietas, y SCC en entornos de cloruro y sulfuro. Buena ductilidad y dureza hasta -50 ° C.
   • Aplicaciones en Tees: Ideal para tuberías submarinas, plataformas en alta mar, y plantas químicas que manejan fluidos corrosivos.
4. US S32760 (Super Duplex):
   • • Composición: ~ 25% CR, 7% Ni, 3.6% Mo, 0.24–0.30% N, con CU y W agregado para una mayor resistencia a la corrosión.
     • Tubería: Similar a S32750 pero con una mejor resistencia a los ácidos no oxidantes y al álcalis fuerte debido al cobre y al tungsteno. Alta resistencia y resistencia a la corrosión en ambientes marinos y ácidos.
   • Aplicaciones en Tees: Utilizado en entornos agresivos como plantas de desalinización y vasos FPSO en alta mar.

Ventajas clave para las camisetas:

• • Resistencia a la corrosión: Las calificaciones dúplex superan a los aceros inoxidables de la serie 300 (por ejemplo, 316L) en entornos ricos en cloruro, Reducción de los costos de mantenimiento.



• • alta resistencia: Permite las paredes más delgadas en las camisetas, Reducir los costos del material mientras mantiene las calificaciones de presión.
  • estabilidad térmica: Adecuado para temperaturas de hasta 316 ° C (S32750/S32760) sin una pérdida significativa de dureza, Aunque no se recomienda una exposición prolongada por encima de 600 ° F.



• • soldabilidad: Los aceros dúplex son soldables sin metal de relleno en procesos automáticos, asegurando fuerte, soldaduras a tope a prueba de fugas por ASME B16.25.



Estas propiedades hacen tuberías de acero inoxidable dúplex ASTM A790 Materias primas ideales para fabricar camisetas rectas y reductoras, particularmente para aplicaciones que requieren durabilidad y resistencia a la corrosión.

Manufactura de camisetas de acero inoxidable dúplex

Sobre la base de la descripción de Wermac de la fabricación de tee, Nuestra compañía produce camisetas rectas y reductores de tuberías de acero inoxidable Dúplex ASTM A790 utilizando técnicas avanzadas adaptadas a las propiedades únicas del material. El proceso garantiza el cumplimiento de ASME B16.9 y estándares ASTM A790, abordar los desafíos de la alta resistencia y resistencia a la corrosión del acero dúplex.

1. Preparación de materiales

• • Selección de tuberías: Tuberías ASTM A790 sin costuras o soldadas (S31803, S32205, S32750, S32760) se obtienen de las fábricas certificadas, con análisis de calor verificación de la composición química (por ejemplo, CR, Ni, Mo, N) por requisitos ASTM A790.

• Trazabilidad: Cada tubería está marcada con números de calor, Vinculado a los certificados de prueba del fabricante (MTCS) para 10204 3.1, Asegurar la trazabilidad completa.

2. Técnicas de formación

• Camisetas sin costuras:
  • • extrusión en caliente: Las tuberías se calientan a 850 ° C-1100 ° C y se extruyen en formas de T con prensas hidráulicas controladas por CNC. El control preciso de la temperatura previene el desequilibrio de fase (por ejemplo, ferrita excesiva), Preservar la resistencia a la corrosión.
    • Extrusión de frío: Para camisetas más pequeñas (NPS 1/2 a NPS 4), La formación de frío mantiene tolerancias estrechas (± 0.5 mm) y evita la distorsión térmica, seguido de recocido a 1020 ° C-1100 ° C para restaurar el equilibrio de ferrita de austenita.
• Camisetas soldadas:
  • • Camisetas de gran diámetro (NPS 24+) son fabricados por corte de arco de plasma y soldadura automatizada de arco sumergido (VIO). No se usa metal de relleno, por ASTM A790, Para mantener la integridad del material.
  • Las costuras de soldadura se normalizan a 1020 ° C - 1080 ° C para eliminar las fases intermetálicas y garantizar la resistencia a la corrosión.

3. Biselado

• Los extremos de TEE se biselan a 37.5 ° ± 2.5 ° por ASME B16.25 usando máquinas CNC, Asegurar una penetración de soldadura óptima durante la instalación.

4. tratamiento térmico

• • Recocido de solución: Las TEES se recocen a 1020 ° C-1100 ° C y se cuentan con agua para restaurar el equilibrio de ferrita de austenita, Eliminar las fases intermetálicas, y maximizar la resistencia a la corrosión.



• Aliviar el estrés: Para camisetas soldadas, El alivio del estrés a 600 ° C - 650 ° C reduce las tensiones residuales sin afectar la microestructura.

5. Acabado de superficies

• • Las tuberías están en escabeche sin escala por ASTM A790, o brillante recocido para eliminar la necesidad de encurtir, Lograr una rugosidad de la superficie (Real academia de bellas artes) de <0.8 µm.



• Revestimientos opcionales (por ejemplo, epoxi unido a fusión [FBE], 3LPE) se aplican para protección de corrosión externa en aplicaciones enterradas o marinas.

6. Pruebas e inspección

• • controles dimensionales: CMMS basados ​​en láser verifica las dimensiones de centro a extremo, Espesor de la pared (1.24 mm - 59.54 mm), y diámetro exterior (10.3 mm - 1219 mm) por ASME B16.9 y ASTM A999.



• • Pruebas no destructivas (END):
    • • Prueba de ultrasonido (OUT): Detecta defectos internos en camisetas sin costuras y soldadas.
      • Pruebas radiográficas (RT): Inspecciona las costuras de soldadura para la porosidad o las inclusiones.
      • Prueba de penetrante líquido (LPT): Identifica fallas de superficie en aleaciones dúplex.
  • Pruebas mecánicas: pruebas de tracción (Resistencia al rendimiento ≥450 MPa para S31803/S32205, ≥570 MPa para S32750/S32760), pruebas de dureza, y pruebas de impacto Charpy (Para aplicaciones de baja temperatura) Confirmar las propiedades del material.
  • Pruebas de corrosión: Pruebas de corrosión de picaduras y grietas por ASTM G48 Asegúrese de que los valores de PREN (≥35 para S32205, ≥40 para S32750/S32760).



• Prueba hidrostática: Realizado a pedido a 1.5 Times Presión de diseño por ASME B31.3.

7. Marcado y documentación

• Las camisetas están marcadas con grado de material (por ejemplo, EE. UU. S32750), Tamaño, Horario, número de calor, y ASTM A790/ASME B16.9 Cumplimiento por MSS SP-25.
• Los MTC incluyen composición química, Propiedades mecánicas, Resultados de NDT, y datos de prueba de corrosión.

Análisis científico: Camisetas dúplex en sistemas de tuberías

Dinámica fluida

La geometría de las camisetas rectas y reductoras afecta las características del flujo, particularmente en los sistemas de acero inoxidable dúplex que manejan fluidos corrosivos. La ecuación de Darcy-Weisbach cuantifica las pérdidas por fricción:

• Camisetas rectas: Los diámetros uniformes minimizan la turbulencia, reduciendo la longitud equivalente (\(L )) y pérdida de presión (\(H_F )). Por ejemplo, Una camiseta recta S32205 de 10 pulgadas en una tubería de gas reducción de la presión en la presión por 5% en comparación con una unión fabricada.
• Reducir camisetas: Los diámetros de rama más pequeños aumentan la velocidad (\(V )) por la ecuación de continuidad (\(Q = A CDOT V )), crianza de turbulencia. FEA optimiza las transiciones de ramas para limitar \(H_F ) a <7% de la cabeza del sistema.

El número de decano (\(De\)) evalúa los flujos secundarios en las camisetas:

Camisetas dúplex, con superficies internas suaves (Real academia de bellas artes <0.8 µm), más bajo \(De\), Mejora de la estabilidad del flujo en fluidos ricos en cloruro.



integridad estructural

Las camisetas dúplex resisten tensiones complejas en la región de la entrepierna. La fórmula de Barlow calcula el estrés del aro:

• • S32750/S32760 camisetas, con fortalezas de rendimiento hasta 570 MPa, Permitir paredes más delgadas (por ejemplo, Sch 40 vs. Sch 80 en 316L), Reducir el peso mientras se mantiene las clasificaciones de presión.



• FEA asegura que las tensiones de la entrepierna permanezcan debajo 70% de fuerza de rendimiento por ASME B31.3, con diseños reforzados para reducir las camisetas bajo carga cíclica.

Rendimiento de corrosión

• • Resistencia a las picaduras: PREN values (S32205: ≥35; S32750/S32760: ≥40) Garantizar la resistencia a las picaduras en soluciones de cloruro, Verificado por pruebas ASTM G48 (<0.05 Tasa de corrosión mm/año para S32760).



• • corrosión bajo tensión (SCC): La fase de ferrita mejora la resistencia a SCC en ambientes de cloruro cálidos, Supervisión de 316L.



• corrosión por grietas: El contenido de nitrógeno y molibdeno mejora la resistencia a la corrosión de la grieta, crítico para aplicaciones marinas y químicas.

Consideraciones ambientales

Fabricación de camisetas de acero inoxidable dúplex se alinea con objetivos de sostenibilidad:

• • Eficiencia Energética: La calefacción de inducción con la tecnología IGBT logra 95% Eficiencia, y el calor de los residuos se recicla a las tuberías de precalentamiento, Cortar el uso de energía por 15%.
  • Conservación material: El corte de CNC reduce la chatarra a <1.5%, y se utiliza acero dúplex reciclado donde se permite.



• Acabado ecológico: Los recubrimientos de baja VOC y los recubrimientos a base de agua minimizan las emisiones, y los sistemas de enfriamiento de circuito cerrado reducen el uso del agua 80%.
• durabilidad: La alta resistencia a la corrosión de las camisetas S32750/S32760 extiende la vida útil, Reducción de la frecuencia de reemplazo e impacto ambiental.

Estas prácticas hacen de nuestras camisetas dúplex una elección sostenible para proyectos con consciente ambiental.

Aplicaciones específicas de la industria de camisetas dúplex

Camisetas de acero inoxidable dúplex (S31803, S32205, S32750, S32760) están diseñados para aplicaciones exigentes, Aprovechando su resistencia y resistencia a la corrosión:

1. petróleo y gas:
   • Camisetas rectas: S31803 camisetas rectas (NPS 12, Sesgar los 40) Flujo dividido en tuberías en alta mar, Resistir SCC en agua de mar rica en cloruro.
   • Reducir camisetas: S32750 reduciendo camisetas (NPS 16 X 16 X 10) Conecte las líneas principales a los colectores submarinos, consideración 150 bar y -50 ° C.
2. petroquímica:
   • Reducir camisetas: S32205 camisetas (NPS 8 X 8 X 6) manejar fluidos de procesos ácidos en refinerías, con pasivación asegurando tasas de corrosión <0.1 mm/año.
   • Camisetas rectas: S31803 Las camisetas en los sistemas de intercambiador de calor mantienen el equilibrio de flujo bajo cargas térmicas cíclicas.
3. Desalinización y marina:
   • Camisetas rectas: S32760 camisetas (NPS 10) Distribuir el agua de mar en plantas de desalinización, resistir las picaduras y la corrosión de la grieta.
   • Reducir camisetas: S32750 Tees en los sistemas de enfriamiento FPSO reduce el peso por 20% comparado con 316L, Optimización del diseño del recipiente.
4. Generación de energía:
   • Camisetas rectas: S32205 Tees en sistemas de desulfurización de gases de combustión resisten la corrosión del ácido sulfúrico a 200 ° C.
   • Reducir camisetas: S32750 Las camisetas conectan líneas de agua de alimentación de alta presión para evitar sistemas, minimizar la pérdida de presión.
5. Procesamiento químico:
   • Reducir camisetas: S32760 Las camisetas manejan cloruro y fluidos ricos en sulfuro, con Fea asegurando la resistencia a la fatiga sobre 10,000 ciclos.

Las capacidades de nuestra empresa

Nuestro liderazgo global en la fabricación de tee de acero inoxidable dúplex cuenta:

• Instalaciones avanzadas: Presas de extrusión de CNC, sistemas de sierra automatizados, y los CMM láser producen camisetas de NPS 1/2 a NPS 48, Sch 5s a xxs.
• Experiencia en materiales: Stock de ASTM A790 S31803, S32205, S32750, y S32760 tuberías, con pruebas internas de propiedades químicas y mecánicas.
• Personalización: Camisetas no estándar (por ejemplo, NPS 20 X 12 X 8 Reducir camisetas) y recubrimientos especiales (3LPE, Cerámico) entregado dentro 72 Horas a través de prototipos rápidos.
• Alcance global: Centros de fabricación en América del Norte, Europa, Asia, y el Medio Oriente asegura la entrega de JIT a sitios como Arabia Saudita, Noruega, y Singapur.
• Apoyo técnico: 24/7 asistencia de ingeniería, Capacitación sobre ASME B16.9 Cumplimiento, e inspecciones posteriores a la instalación.

Estudio de caso: Proyecto de tuberías en alta mar

Conclusión

Camisetas de acero inoxidable dúplex ASTM A790 (S32750, S31803, S32205, S32760) Combinar alta fuerza, Resistencia de corrosión excepcional, y durabilidad, haciéndolos ideales para camisetas rectas y reducidas en los sistemas de tuberías exigentes. Nuestra fabricación avanzada, Garantía de calidad rigurosa, y las prácticas sostenibles aseguran el cumplimiento de ASME B16.9 y ASTM A790, entrega de camisetas que excedan los estándares de la industria. Desde el petróleo y el gas hasta la desalinización, Nuestras camisetas dúplex admiten aplicaciones críticas en todo el mundo, respaldado por la fabricación global y la experiencia técnica. Contáctenos para explorar cómo nuestras camisetas de acero inoxidable dúplex pueden elevar sus proyectos de tuberías.
