Características microestruturais de interfaces e soldas de tubos de aço composto bimetálico: A perspectiva de um engenheiro de campo

Introdução: Por que ainda me importo com interfaces depois 22 anos

Olhar, Eu tenho feito isso desde 2003. Começou como engenheiro júnior em um projeto de gasoduto no setor cazaque da região do Cáspio – menos quarenta no inverno, e o vento cortaria através de você. Foi aí que vi pela primeira vez tubos compostos bimetálicos falharem. Não dramaticamente – sem explosões, graças a Deus - mas pequenos vazamentos nas zonas de solda, seis meses após a instalação. O cliente ficou furioso. O fabricante apontou o dedo para o empreiteiro de soldagem. O empreiteiro de soldagem culpou o material de base. Parece familiar?

Aqui está o que ninguém lhe diz naqueles livros brilhantes de ciência dos materiais: a interface entre o suporte de aço carbono e a liga resistente à corrosão (CRA) camada é onde os projetos morrem. Retirei seções de tubos com falha do campo Tengiz, de plataformas offshore no Mar da China Meridional, e de uma usina de dessalinização na Arábia Saudita, onde a água do Mar Vermelho corria através de uma interface mal ligada em 14 meses. Catorze. meses.

Portanto, quando falamos sobre tubos de aço composto bimetálico – especificamente a interface e a microestrutura da zona de solda – não estamos apenas discutindo belas fotos metalúrgicas.. Estamos falando sobre se o seu pipeline dura 20 anos ou se torna uma lição muito cara de humildade.

Esta peça vem da experiência de campo, verificação de laboratório, e mais do que algumas discussões com engenheiros de projeto que nunca seguraram um termopar durante a soldagem. Vamos entrar nisso.

A Interface: Onde seu tubo realmente vive ou morre

O que estamos realmente olhando

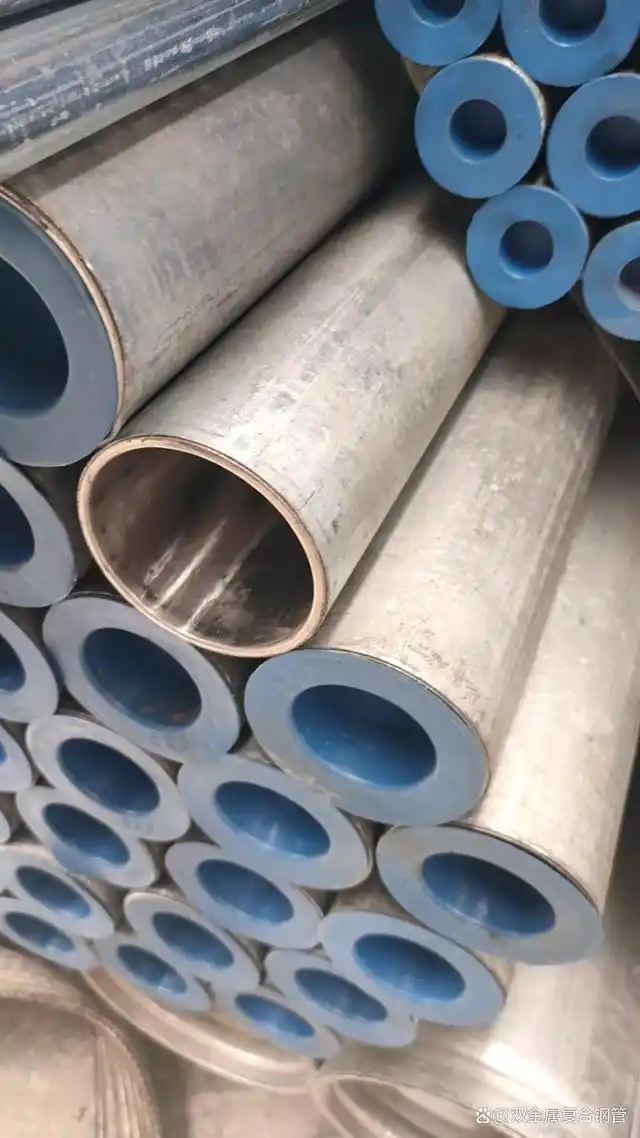

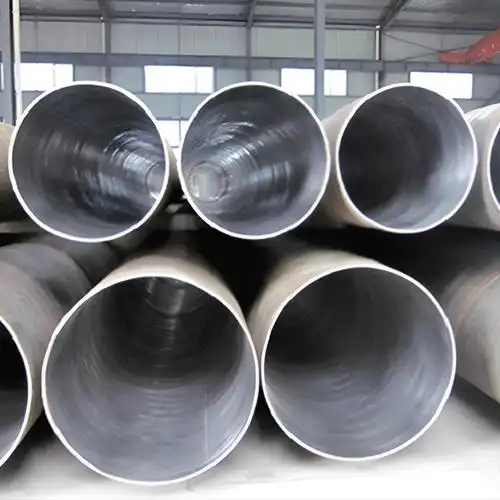

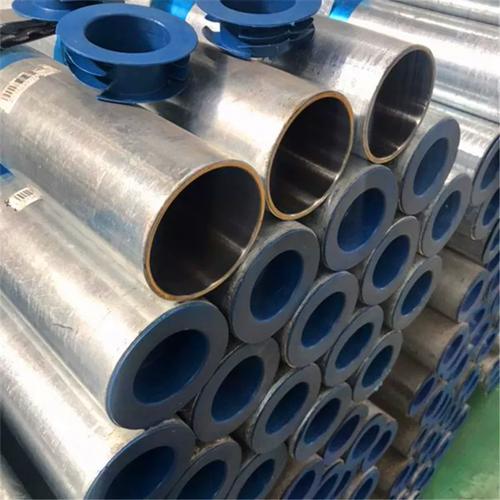

Um tubo composto bimetálico normalmente consiste em um tubo de apoio de aço carbono (dizer, API 5L X65 ou X70) metalurgicamente ligado a um revestimento CRA (316L, 825, 625—depende dos seus requisitos de corrosão). A mágica – ou a tragédia – acontece nessa linha de títulos.

Lembro-me de inspecionar um lote de tubos soldados explosivamente em ’07 para um projeto no Azerbaijão. A usina alegou 100% integridade do vínculo. Primeiro teste ultrassônico? Vinte e três por cento dos tubos apresentaram áreas de descolamento maiores do que as especificações permitidas. A microestrutura da interface contou a história: formação intermetálica excessiva na zona de ligação, provavelmente devido a parâmetros inadequados de soldagem explosiva.

A interface não é uma linha limpa. Sob o escopo, em 500x ou melhor, você verá:

1. A zona de difusão - normalmente 2-15 mícrons em uma boa ligação

2. Compostos intermetálicos — Fe-Cr, Quer-In, dependendo de suas ligas

3. Zonas de precipitação de carboneto – especialmente se as taxas de resfriamento não forem controladas

4. Intertravamentos mecânicos — em materiais colados por laminação ou por explosão

5. Os temidos filmes de óxido – beijo da morte para a integridade do vínculo

Aqui está uma referência rápida de minhas notas de campo sobre características de interface aceitáveis:

Esse último – inclusões de óxido – eu o vi destruir toda uma seção de oleoduto no Mar do Norte. O operador especificou roll-bonded 625 revestimentos em tubo X65. O fabricante cortou cantos na preparação da superfície antes da colagem. Os óxidos atuaram como locais de iniciação de fissuras. Quando a linha apresentou ciclo térmico durante a inicialização/desligamento? Delaminação. Então corrosão em fendas. Então pinhole vaza. Game Over.

Por que a interface é importante (e quero dizer REALMENTE importa)

Você pode perguntar - e jovens engenheiros me perguntaram isso -”Não podemos simplesmente confiar na solda para manter tudo junto?”

Não. Absolutamente não. Aqui está o porquê:

A interface é o principal mecanismo de transferência de carga entre o aço carbono estrutural e a camada resistente à corrosão. Quando essa interface falha, duas coisas acontecem:

Primeiro, seu revestimento CRA pode entortar ou desmoronar para dentro, particularmente sob ciclos térmicos ou de pressão. Eu vi isso em um elevador de gás no Golfo da Tailândia. O forro se desprendeu cerca de 40% da circunferência. Durante uma queda de pressão, o forro dobrou-se para dentro como uma lata de refrigerante pisada. Bloqueou a linha. Custo 14 dias de produção para cortar e substituir.

Segundo, e pior – corrosão do espaço anular. Uma vez que o vínculo falha, você tem uma lacuna entre o aço carbono e o CRA. Fluidos podem entrar. Agora você criou uma célula de corrosão em fendas. O aço carbono, sendo menos nobre, corrói preferencialmente. Mas porque está confinado, os produtos de corrosão não podem escapar. A pressão aumenta. Eu vi canos inchados como uma cobra que engoliu um rato. Eventualmente, ruptura.

A matemática da transferência de estresse da interface não é complicada, mas as pessoas ignoram isso. A tensão de cisalhamento na interface segue aproximadamente:

$t_{\mathrm{EU}nTERFACE}=\frac{\mathrm{d}P\cdot R}{2T_{L\mathrm{EU}nER}}\cdot \frac{\mathrm{nascer}(bX)}{\cosh (bL\mathrm{/}2)}$
τinterface​=2tliner​ΔP⋅r​⋅cosh(βL/2)nascer(βx)​

onde:

• $\Delta P$ = diferencial de pressão através do revestimento

• $r$ = raio interno

• $t_{liner}$ = espessura do revestimento

• $\beta$ = parâmetro de rigidez de cisalhamento da interface

• $x$ = distância da borda livre

• $L$ = comprimento ligado

A principal lição? A tensão de cisalhamento concentra-se nas bordas – extremidades soldadas, terminações de revestimento, qualquer descontinuidade. É por isso que insisto nas qualificações dos procedimentos de soldagem que realmente abordam a interface.

A zona de solda: Onde bons canos estragam

Anatomia de uma solda de tubo composto

É aqui que a experiência de campo se separa do conhecimento dos livros didáticos. Eu supervisionei 400 soldas de tubos compostos na minha carreira, de linhas de fluxo de 4 polegadas a linhas de exportação de 36 polegadas. A microestrutura na solda me diz mais sobre o desempenho futuro do que qualquer certificado de fábrica jamais dirá.

Uma típica solda circunferencial de tubo composto tem várias zonas distintas:

1. O próprio metal de solda – geralmente uma carga à base de níquel (625, 82, 182) para acomodar a diluição
2. A linha de fusão – onde as coisas ficam interessantes
3. A zona parcialmente mista – muitas vezes esquecida, sempre problemático
4. A zona afetada pelo calor (HAZ) no revestimento CRA - central de precipitação de carboneto
5. O aço carbono HAZ - endurecimento, amolecimento, dependendo da química do aço
6. A região de interface (de novo) — agora com estresse térmico adicional

Aqui está uma análise microestrutural de uma solda X65 com 825 revestimentos com falha que analisei no ano passado:

Observe que o pico de dureza na interface de ligação? Isso é devido à expansão térmica diferencial durante a soldagem. O CRA e o aço carbono se expandem em taxas diferentes. Quando eles estão limitados pelo vínculo, você recebe estresse residual. Às vezes, essa tensão relaxa por microfissuras ao longo da camada intermetálica.

O problema da diluição: Você não pode ignorar a química

Aqui está algo que aprendi da maneira mais difícil em um projeto em Omã: diluição mata.

Estávamos soldando tubos compostos X65/316L com enchimento 309L – erro comum. 309L é para aço inoxidável a carbono, certo? Deveria funcionar? Não. Aqui está o porquê:

Quando você solda, você derrete parte do material de base na poça de fusão. Para o passe de raiz em tubo composto, você está derretendo o revestimento 316L e talvez um pouco de aço carbono se o seu ajuste estiver apertado. Essa diluição altera a química do metal de solda. O diagrama de Schaeffler se torna seu melhor amigo – ou seu pior inimigo se você ignorá-lo.

O equivalente de cromo:
$C{R}_{EQ}=\mathrm{\%}CR+\mathrm{\%}mÓ+1.5\times \mathrm{\%}S\mathrm{EU}+0.5\times \mathrm{\%}nb$
Creq=%Cr+%Mo+1,5×%Si+0,5×%Nb

O equivalente em níquel:
$n{\mathrm{EU}}_{EQ}=\mathrm{\%}n\mathrm{EU}+30\times \mathrm{\%}C+0.5\times \mathrm{\%}mn$
Nieq=%Ni+30×%C+0,5×%Mn

Trace sua composição diluída. Se você pousar na região de martensita? Parabéns, você acabou de criar um frágil, solda sensível a rachaduras que falhará no hidroteste. eu já vi isso.

Com enchimento 309L, até 15-20% a diluição do 316L leva você à solidificação primária da ferrita - ok, não é terrível. Mas se você conseguir diluição de aço carbono? Cidade martensita. População: sua solda.

É por isso que agora insisto em enchimentos à base de níquel para qualquer tubo composto com mais de 3 mm de espessura CRA. 625 ou 82. Sim, eles são caros. Sim, eles são mais difíceis de soldar (problemas de escória, problemas de fluidez). Mas a matriz de níquel acomoda a diluição sem formar martensita. É perdoar. E neste negócio, perdão é igual a confiabilidade.

Estudo de caso de falha: O Incidente de South Pars

Deixe-me explicar uma falha real que investiguei. Campo de Pars Sul, Setor iraniano do Golfo Pérsico – embora eu estivesse trabalhando para a operadora do lado do Catar na época. 2015.

Tínhamos tubos bimetálicos de 24 polegadas, X65 com Incoloy 825 Forro, 3mm de espessura. Serviço: gás ácido úmido. Vida de design: 25 anos. Vida real antes do primeiro vazamento: 18 meses.

Os sintomas

Vários vazamentos de pinhole no 5 e 7 posições das horas (quadrantes inferiores) de soldas circunferenciais. Tudo dentro de 50 mm da linha central da solda. Tudo no lado do material base – não no metal de solda em si.

A Investigação

Voei com um metalúrgico do Reino Unido – um cara brilhante, nunca confiei na opinião de um engenheiro de campo sem ver ele mesmo. Justo.

Cortamos seções, fez:

1. Exame visual - orifícios com 0,5-2 mm de diâmetro, produtos de corrosão acastanhados

2. Radiografia – sem rachaduras óbvias, mas algumas indicações na linha de títulos

3. Metalografia - isso contou a história

4. SEM/EDS — confirmou nossas suspeitas

5. Mapeamento de dureza – quantificou o dano

O que encontramos

A interface mostrou extensa dissociação – não na linha de ligação original, mas através da camada intermetálica. Os intermetálicos quebraram durante os ciclos térmicos de soldagem. Aqui está o chute: as rachaduras não eram visíveis em 50x. Em 500x, eles eram óbvios - uma rede de microfissuras ao longo da camada intermetálica Fe-Cr.

Através dessas rachaduras, o fluido do processo migrou para o espaço anular entre o revestimento CRA e o suporte de aço carbono. O aço carbono corroído – corrosão geral, sem corrosão. Mas aqui está o problema: os produtos de corrosão (óxidos/hidróxidos de ferro) ocupava cerca de duas vezes o volume do aço original. Eles expandiram, abaulando o forro para dentro.

Uma vez que o forro inchou, o regime de fluxo mudou localmente – a turbulência aumentou. A erosão-corrosão assumiu o controle. Pinholes desenvolvidos em cerca de 3 meses após a separação inicial.

A causa raiz

Dois fatores:

Primeiro, os parâmetros originais de ligação explosiva criaram uma camada intermetálica na extremidade superior de espessura aceitável - cerca de 18 mícrons. no 18 mícrons, é frágil, mas geralmente estável.

Segundo, o procedimento de soldagem criou muita entrada de calor. Os soldadores, tentando manter a produtividade, estavam esquentando. Temperaturas máximas na linha de ligação durante a soldagem? Nós modelamos isso mais tarde – aproximadamente 650-700°C para o 825 linha de ligação do forro. Essa é a faixa de sensibilização para 825, mas de forma mais crítica, é suficiente para causar formação intermetálica adicional e fragilização na interface pré-existente.

A combinação – intermetálicos já espessos + exposição térmica adicional durante a soldagem = rachaduras.

A correção

Mudamos três coisas:

1. Controle mais rígido sobre títulos recebidos qualidade — espessura intermetálica máxima reduzida de 20μm para 8μm nas especificações

2. Soldagem com menor aporte térmico — de 1.5 kJ/mm máx. 0.9 KJ/mm

3. Controle de temperatura entre passagens — estrito 150°C máx., monitorado com termopares de contato, não armas IR (aqueles ficam em superfícies brilhantes)

Após a implementação? Sem falhas no subseqüente 4 anos em que estive envolvido.

Tendências Atuais e 2024 Desenvolvimentos

Olhar, Não estou mais no laboratório – estou principalmente prestando consultoria agora, mas eu continuo. Alguns desenvolvimentos interessantes nos últimos dois anos:

Deposição de mistura por fricção aditiva — Há um grupo no TWI e outro em Houston trabalhando no reparo de interfaces bimetálicas danificadas usando mistura por fricção aditiva. Eles podem realmente restaurar a integridade da ligação em áreas localizadas sem remover o tubo. Primeiros dias, mas promissor.

Aprendizado de máquina para correlação de END — Estamos começando a ver sistemas que correlacionam dados ultrassônicos de varredura C com previsões microestruturais. Em vez de apenas dizer “descolamento detectado,” eles estão prevendo o tipo de intermetálico provavelmente presente com base nos padrões de atenuação do sinal. Um operador no Mar do Norte está testando isso para inspeções submarinas.

Novos metais de adição — Vários fabricantes introduziram “tolerante à diluição” ligas de níquel específicas para soldagem de tubos bimetálicos. Eles contêm nióbio e molibdênio mais elevados para estabilizar a microestrutura mesmo com 30-40% diluição. Eu testei um no ano passado - usei uma conta com uma técnica intencionalmente inadequada para maximizar a diluição, então seccionou. Sem martensita. Impressionante.

o 2023 API 5LD revisão - Finalmente, graças a Deus, eles adicionaram requisitos mais específicos para testes de ligação de interface. O velho “sem separação visível” era inútil. Agora eles exigem testes de cisalhamento quantitativos com critérios de aceitação definidos com base na classe de serviço. Já era hora.

Recomendações Práticas do Campo

Depois de duas décadas observando tubos bimetálicos terem sucesso e fracasso, aqui está o que eu realmente faço em projetos:

Durante a seleção de materiais

• Não especifique apenas a liga CRA – especifique as características da linha de ligação. Coloque números na espessura intermetálica, uniformidade da zona de difusão, e resistência ao cisalhamento.

• Exigir micrografias de amostras de produção, não apenas R&Amostras D. Eles são diferentes.

• Se estiver ligado de forma explosiva, pergunte sobre o ciclo de recozimento. Alguns fabricantes não recozem após a ligação por explosão. As tensões residuais irão surpreendê-lo mais tarde.

Durante a soldagem

• Use uma técnica de cordão temperado para o lado do aço carbono se estiver soldando do lado de fora. Eu sei que dá mais trabalho, mas refina a estrutura de grãos HAZ.

• Monitore a temperatura entre passes como se fosse a única coisa que importa. Porque às vezes, isso é.

• Faça um cálculo de diluição antes de escolher o metal de adição. Não confie no representante de vendas.

• Para a primeira passagem de root, use um enchimento de níquel um pouco mais alto do que você acha que precisa. É seguro.

Durante a inspeção

• UT da linha de ligação antes da soldagem. Então UT da ZTA após a soldagem. Comparar.

• Se você observar qualquer indicação de descolamento próximo à solda após a fabricação, corte isso. Não tente consertar. Nunca vi um reparo bem-sucedido de descolamento de interface adjacente a uma solda.

• As travessias de dureza através da solda devem incluir a linha de ligação. A maioria dos procedimentos verifica apenas HAZ e metal de solda. Perde a linha do título, perca o problema.

Conclusão: A interface nunca mente

Aqui está o que digo a cada jovem engenheiro que alterna em meus projetos: a interface mantém um registro de tudo. Cada ciclo térmico, cada estresse mecânico, cada atalho de fabricação. Está escrito na microestrutura. Você apenas tem que olhar.

Os compósitos bimetálicos são materiais brilhantes – eles nos proporcionam resistência à corrosão sem preços sólidos de CRA. Mas eles são implacáveis ​​com os atalhos. A interface e a zona de solda são onde a intenção do projeto encontra a realidade da fabricação. Quando eles combinam, você obtém pipelines de 25 anos. Quando eles não, você tem fracassos que mantêm caras como eu empregados.

Mas honestamente? Prefiro me aposentar do que investigar outra falha de interface. Então preste atenção aos detalhes. A microestrutura vai agradecer. Sua equipe de operações agradecerá. E talvez - apenas talvez - você não consiga isso 2 Telefonema AM sobre um vazamento no meio do inverno.

Fique seguro lá fora.
