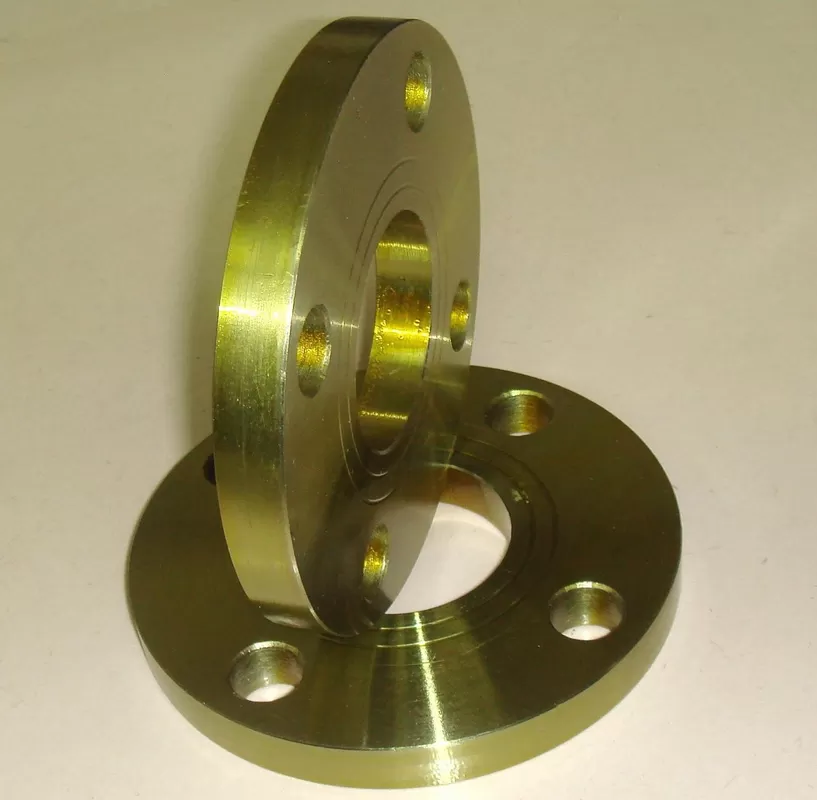

JIS B2220 SS400 Kohlenstoffstahlflansche

Der innere Monolog: Navigieren in der JIS B2220-Landschaft

Ich sitze hier und denke über den JIS B2220-Standard nach, Und es fällt mir auf, wie unterschiedlich die japanische Industrielogik im Vergleich zur ASME- oder EN-Welt ist. Wir sprechen von SS400 – einem strukturellen Kohlenstoffstahl, der das Fundament der japanischen Ingenieurskunst bildet. Es ist nicht nur ein Material; Es handelt sich um ein spezifisches Gleichgewicht zwischen Schweißbarkeit und Zugfestigkeit. Warum 15A bis 1500A? die “A” Suffix – die japanische Art, den Nenndurchmesser zu bezeichnen – von einem winzigen 15-mm-Rohr bis zu einer riesigen 1,5-Meter-Arterie. und das “K” System. Es handelt sich nicht um eine lineare Druckbewertung im Sinne von a “Klasse” IS. 5K, 10K, 20K… das sind Druck-Temperatur-Hüllkurven. Ich denke über den Schmiedeprozess für SS400 nach. Auch wenn es oft als „Basic“ angesehen wird’ Stehlen, wenn du es fälschst, Sie richten diese Metallkörner so aus, dass sie der Umfangsbelastung eines 30K-Systems standhalten. Ich muss den Unterschied zwischen einer SOP visualisieren (Aufsteckplatte) und ein SOH (Slip-on-Nabe). In JIS B2220, Der Hub dient nicht nur der Show; Es ist eine wichtige Verstärkung für die Schweißzone. Ich wiege auch “JR” Äquivalent in der Euro-Norm. Bei SS400 gibt es keine festgelegte Streckgrenze, aber es hat einen garantierten Zugbereich von 400 An 510 MPA. Das ist das “400.” Ich muss von der Chemie des Stahls in die mechanische Geometrie der Flanschflächen übergehen – die glatte Oberfläche im Gegensatz zur gezahnten Oberfläche. Und dann ist da noch der 30K-Wert – der Hochdruck-Ausreißer. Auf diesem Niveau, Durch die Verschraubungsanforderungen verändert sich die Gesamtabmessung des Flanschrings. Es ist ein Tanz zwischen materieller Ökonomie und explosiver Eindämmung.

---

Technische Analyse: Der technische Archetyp der JIS B2220 SS400-Flansche

Der JIS B2220-Standard repräsentiert das japanische Engagement für eine systemische Harmonisierung im Rohrleitungsbau. Im Gegensatz zum amerikanischen ASME B16.5, die sich stark auf Kurse zum Hochdruckschmieden konzentriert, oder das europäische EN 1092-1 mit seinem Komplex “Geben” System, Das JIS B2220-Framework basiert auf dem “K” Bewertung – eine auf Kilopascal basierende Druckbezeichnung, die die Betriebsgrenzen des Gelenks definiert. Das Herzstück dieses Systems, insbesondere für allgemeine Versorgungszwecke und den Transport mit mäßigem Druck, Lügen SS400.

Die metallurgische Seele: SS400 Kohlenstoffstahl

Um diese Flansche zu verstehen, Wir müssen zuerst SS400 zerlegen. Es handelt sich um einen durch JIS G3101 definierten Baustahl. Es wird oft durch das beschrieben, was es ist ist nicht: es handelt sich nicht um einen hochlegierten Stahl, Es handelt sich nicht um ein spezielles kryogenes Material, und es gibt keine streng vorgeschriebene chemische Zusammensetzung für Kohlenstoff (C) oder Mangan (MN) auf die gleiche Weise wie ein A105-Schmiedeteil. Stattdessen, es wird durch seine mechanische Leistung definiert.

die “400” bedeutet eine Mindestzugfestigkeit von $400\text{ N/mm}^2$ (MPA). Dieser Fokus auf die Zugfestigkeit statt auf präzise chemische Verhältnisse ermöglicht einen flexibleren Herstellungsprozess und gewährleistet gleichzeitig die strukturelle Integrität des Flanschrings. Im Schmiedeprozess, SS400 wird auf seinen plastischen Zustand erhitzt und in Form gehämmert. Das ist entscheidend. Beim Casting entsteht ein Zufall, spröde Kristallstruktur. Schmiedestück, allerdings, zwingt die Körner dazu, entlang des Umfangs des Flansches zu fließen, Erstellen eines “Metallfaser” Effekt, der den Widerstand gegen Radialrisse bei hohem Schraubendrehmoment deutlich erhöht.

Chemische/mechanische Eigenschaften	SS400 (ER G3101)	Anforderung/Wert
Zugfestigkeit	$400 – 510\text{ MPa}$	Garantiertes strukturelles Rückgrat
Streckgrenze	$\geq 245\text{ MPa}$	Für Dicke $\leq 16\text{mm}$
Phosphor (P)	$\leq 0.050\%$	Verunreinigungskontrolle
Schwefel (S)	$\leq 0.050\%$	Verunreinigungskontrolle
DEHNUNG	$\geq 21\%$	Duktilität bei Druckbelastung

die “K” System: Druckhüllen entschlüsseln

In der JIS-Welt, die “K” Wert (5K, 10K, 16K, 20K, 30K) ist ein Nenndruckwert. Er entspricht in etwa dem Druck in kgf/cm² bei Raumtemperatur.

• 5K und 10K: Das sind die Arbeitspferde der Wasseraufbereitung, HVAC, und Niederdruckdampf. Das sind sie oft “SOP” (Aufsteckplatte) Typen, wobei der Flansch eine flache Scheibe ohne Nabe ist.

• 16K und 20K: Hier, die Technik intensiviert sich. Diese erfordern in der Regel eine “SOH” (Slip-on-Nabe) oder “WN” (Schweißhals) Profil. Die Nabe fungiert als Spannungsübergangszone, Die mechanische Belastung wird von der Schweißnaht wegbewegt.

• 30K: Die Elitestufe für SS400. Bei 30K, Wir haben es mit erheblichem Druck zu tun ($3.0\text{ MPa}$ und darüber). Um dies zu verhindern, erhöht sich die Flanschdicke drastisch “Schröpfen”– die Tendenz eines Flansches, sich beim Anziehen der Schrauben nach innen in Richtung der Dichtung zu biegen.

JIS-Bewertung	Nenndruck	Äquivalente Klasse (ca.)	Typische Anwendung
5K	$0.5\text{ MPa}$	< Klasse 150	Bewässerung, Niederdruckluft
10K	$1.0\text{ MPa}$	Klasse 150	Allgemeine Dienstprogramme, Wasserleitungen
20K	$2.0\text{ MPa}$	Klasse 300	Industriedampf, chemische Leitungen
30K	$3.0\text{ MPa}$	Klasse 600	Hochdruckkessel, Ölgas

Geometrische Evolution: 15A bis 1500A

Die Skalierung von 15A (1/2″) bis 1500A (60″) ist nicht nur eine lineare Entwicklung. Mit zunehmendem Durchmesser, die Physik des Gelenks verändert sich.

In einem 15A FLANSCH, Die Schraubenlöcher befinden sich in der Nähe der Rohrbohrung. Der Hebelarm ist kurz, und das Risiko einer Flanschdrehung ist gering. Aber wenn Sie zu einem wechseln 1500A FLANSCH, Die dem Innendruck ausgesetzte Oberfläche ist riesig. die “Hydrostatische Endkraft” ($P \times A$) wird zum Monster. Für einen 1500A 10K Flansch, Die Kraft, die versucht, die beiden Flansche auseinanderzublasen, kann Hunderte von Tonnen betragen. Dies erfordert häufig ein bestimmtes Verschraubungsmuster 32 An 52 Schrauben – um sicherzustellen, dass die Dichtung über den gesamten Umfang gleichmäßig komprimiert wird.

Die Nabe und die Schweißnaht: SOH vs. SOP

Man muss überlegen, warum der Hub (SOH) wird in höheren Bereichen obligatorisch “K” Bewertungen. In einer Aufsteckplatte (SOP) FLANSCH, Bei der Schweißnaht handelt es sich um eine Kehlnaht hinten und eine weitere vorne. Die Belastung konzentriert sich ausschließlich auf diese beiden Perlen.

In einer Slip-on-Nabe (SOH) Design, Die Nabe bietet zusätzliches Metall, das dabei hilft, das Biegemoment zu absorbieren. Wenn der Flansch unter Druck steht, es will kippen. Der Hub bietet eine “Zwickel” Wirkung, Verstärkung der Rohr-Flansch-Schnittstelle. Für SS400, das aufgrund seines niedrigen Kohlenstoffäquivalents eine hervorragende Schweißbarkeit aufweist, Diese Naben-Rohr-Verbindung wird bei korrekter Ausführung zum stärksten Teil der Baugruppe.

Dichtflächen: Die Dichtungsschnittstelle

JIS B2220-Flansche gibt es typischerweise in zwei Flächentypen:

1. Flaches Gesicht (FF): Häufig bei 5K und 10K. Die gesamte Oberfläche des Flansches ist flach. Dies wird häufig mit vollflächigen Gummidichtungen verwendet, um zu verhindern, dass zerbrechliche Ventile oder Geräte aus Gusseisen zerbrechen.

2. Erhobenes Gesicht (Rf): Häufig bei 16K, 20K, und 30K. Der Bereich um die Bohrung wird um 1 mm bis 3 mm erhöht. Dadurch wird die Schraubenlast auf eine kleinere Dichtungsfläche konzentriert, wodurch eine viel dichtere Abdichtung entsteht.

Für SS400-Flansche, Die Oberflächenbeschaffenheit beträgt in der Regel a “Spirale gezahnt” beenden. Dadurch entsteht ein Labyrinthpfad. Wenn ein Flüssigkeitsmolekül versucht, auszutreten, es muss reisen “immer wieder” Tausende mikroskopisch kleine Grate. Die Reibung dieser Rippen verhindert auch, dass die Dichtung beschädigt wird “ausblasen”– ein katastrophaler Fehler, bei dem der Innendruck die Dichtung physisch aus der Verbindung drückt.

Maßgenauigkeit und Verschraubung

Der JIS B2220-Standard ist in Bezug auf die Ausrichtung von Bolzenlöchern unglaublich präzise. Ein 10K 150A Flansch muss einen Teilkreisdurchmesser haben (PCD) innerhalb $\pm 1.5\text{mm}$. Wenn der PCD ausgeschaltet ist, Die Schrauben werden festsitzen, erstellen “Seitenbeladung.” Das seitliche Laden eines Bolzens in einem 30K-System ist ein Rezept für eine Katastrophe; Der Bolzen steht bereits unter massiver Spannung, und das Hinzufügen einer Scherlast kann zu einem plötzlichen Bruch führen, Sprödbruch des Bolzens, was zu einem Kettenreaktionsversagen des Gelenks führt.

Normale Größe (A)	Außendurchm (D)	PCD (C)	Schraubenlöcher (n)	Bolzentag (H)	Dicke (T)
15A	95	70	4	15	12
100A	210	175	8	19	18
300A	445	400	16	25	24
600A	795	730	24	33	32
1000A	1230	1160	28	39	46

(Parameter basierend auf JIS B2220 10K SS400 SOP-Flansch)

Wissenschaftliche Tiefe: Spannungsentspannung und thermische Ermüdung

Im Hochtemperaturbetrieb, SS400-Flansche müssen geprüft werden Stressentspannung. Wenn sich das Metall erwärmt, das Atomgitter wird beweglicher. Die Spannung in den Schrauben, die eingestellt wurde $20^\circ\text{C}$ kann mit zunehmendem Flansch abnehmen “beruhigt sich” bei $200^\circ\text{C}$. Aus diesem Grund sind häufig 20K- und 30K-Systeme erforderlich “heißes Anziehen”– Ziehen Sie die Schrauben wieder fest, sobald das System die Betriebstemperatur erreicht hat.

Außerdem, Der Wärmeausdehnungskoeffizient von SS400 beträgt ungefähr $12 \times 10^{-6} / ^\circ\text{C}$. Im großen 1500A-Flansch, A $100^\circ\text{C}$ Temperaturschwankungen können dazu führen, dass der Flanschdurchmesser nahezu zunimmt $2\text{mm}$. Wenn das Rohrleitungssystem zu starr ist, Diese Ausdehnung führt zu einer massiven Axialkraft auf die Flanschflächen, die Dichtung könnte beschädigt werden oder die Schrauben könnten nachgeben.

Zusammenfassung: Der strategische Nutzen des geschmiedeten JIS SS400-Flansches

die JIS B2220 SS400 geschmiedeter Flansch ist eine Übung in “entsprechende Technik.” Es werden nicht die teuersten Legierungen verwendet, Es beruht auch nicht auf übermäßig komplexen Geometrien. Stattdessen, Es nutzt die inhärente Festigkeit von geschmiedetem Kohlenstoffstahl, um ein vorhersehbares Ergebnis zu erzielen, zuverlässig, und gut schweißbare Verbindung.

Von den 5K-Plattenflanschen für die Wasserinfrastruktur bis zu den 30K-Nabenflanschen für die Schwerindustrie, Das System funktioniert, weil es die Grenzen des Materials respektiert und gleichzeitig sein strukturelles Potenzial durch Schmieden maximiert. Ob es sich um einen kleinen 15A-Geräteanschluss oder eine 1500A-Hauptleitung handelt, Der JIS B2220-Standard stellt sicher, dass die globale Sprache der Druckeindämmung konsistent bleibt, sicher, und effizient.
