Gruesos acero inoxidable de acero inoxidable de acero sin acero a la tubería: Un análisis detallado

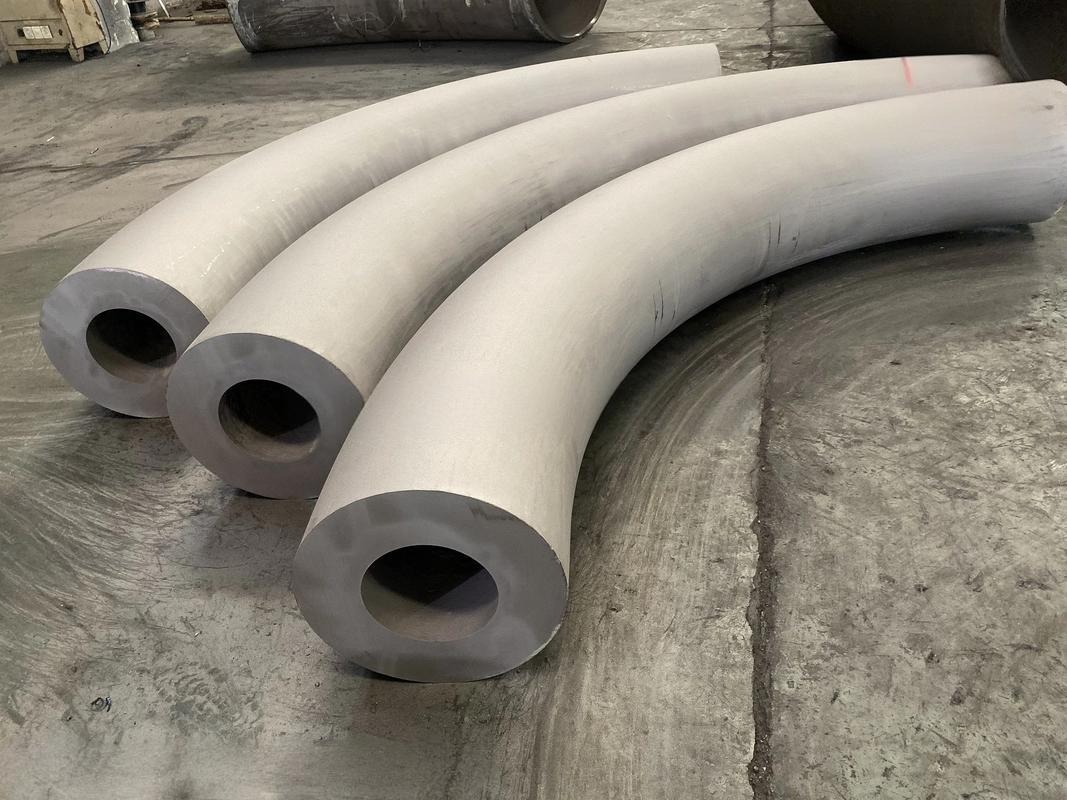

Caborra sin costura de acero inoxidable de pared grueso ACCESORIOS DE TUBERÍA son componentes críticos en los sistemas de tuberías, particularmente en industrias que requieren alta presión, alta temperatura, o entornos corrosivos, como el petróleo y el gas, petroquímica, Generación de energía, y farmacéuticos. Estos accesorios son parte integral de las carretes de tuberías: secciones prefabricadas de sistemas de tuberías que incluyen tuberías, Guarniciones, bridas, y válvulas, ensamblado en un entorno controlado para una instalación eficiente. La construcción sin costuras y el diseño grueso de la pared mejoran la durabilidad, Resistencia a la presión, y resistencia a la corrosión, haciéndolos adecuados para aplicaciones exigentes.

Tabla de contenido

1. Introducción a la espesa pared de acero inoxidable Campo sin costura ACCESORIOS DE TUBERÍA
2. Parámetros clave en la fabricación (con mesas)
3. Propiedades y selección del material
4. Procesos y tecnologías de fabricación
5. Garantía de calidad y estándares de la industria
6. Aplicaciones y estudios de casos
7. Consideraciones ambientales y de costos
8. Palabras clave de SEO para una mejor visibilidad
9. Conclusión

1. Introducción a los accesorios de tubería de carrete sin costura de acero inoxidable de acero inoxidable

A colchoneta es una sección prefabricada de un sistema de tuberías, compuesto por tuberías, Guarniciones (por ejemplo, Codos, camisetas, reductores), bridas, y válvulas, ensamblado en un taller antes del transporte al sitio de instalación. Caborra sin costura de acero inoxidable de pared grueso ACCESORIOS DE TUBERÍA Consulte componentes como los codos, camisetas, y reductores hechos de acero inoxidable sin costuras con un grosor de pared mayor que los horarios estándar (por ejemplo, SCH 80, SCH 160, o xxs). La construcción sin costuras elimina las soldaduras a lo largo del cuerpo de la tubería, Reducción de potenciales puntos débiles, Mientras que el diseño grueso de la pared garantiza la alta presión y la resistencia a la corrosión.

Características clave

• Construcción sin costura: Producido a través de extrusión o rodante caliente, Los accesorios sin problemas no tienen soldaduras longitudinales, Mejora de la integridad estructural.
• Pared gruesa: Típicamente definido como horario 80 o más alto (por ejemplo, Espesor de la pared >10 mm para una tubería de 12 pulgadas), Proporcionar fuerza para aplicaciones de alta presión.
• Acero inoxidable: Ofrece una excelente resistencia a la corrosión, Ideal para entornos agresivos como el agua de mar, ácidos, o vapor de alta temperatura.

BENEFICIOS

• Alta resistencia a la presión y temperatura: adecuado para condiciones extremas (por ejemplo, presiones hasta 10,000 psi o temperaturas superiores a 600 ° C).
• Resistencia a la corrosión: Los grados de acero inoxidable como 316L resisten las picaduras y la corrosión de la grieta.
• durabilidad: El diseño sin costuras reduce los riesgos de falla, Extender la vida útil.
• precisión: La prefabricación garantiza tolerancias estrictas y compatibilidad con los sistemas en el sitio.
• Seguridad: Reduce la soldadura en el sitio, minimizar los riesgos en entornos peligrosos.

Desafíos

• Costo: Acero inoxidable y la fabricación sin costuras aumentan el material y los costos de producción.
• Peso: Las paredes gruesas agregan un peso significativo, complicando el transporte y el manejo.
• Complejidad de fabricación: Requiere equipo especializado y mano de obra calificada para cortar, Soldadura, y pruebas.

Este análisis explora lo técnico, científico, y aspectos prácticos de estos accesorios, Centrarse en su papel en la fabricación de carreras de tuberías.

2. Parámetros clave en la fabricación

La fabricación de los accesorios de tubería de carrete sincero de acero inoxidable de acero inoxidable grueso requiere un control preciso de los parámetros para garantizar el rendimiento, durabilidad, y cumplimiento de los estándares. A continuación se muestra una tabla detallada que resume estos parámetros, seguido de explicaciones.

Tabla 1: Parámetros clave en la fabricación de tubería de buey sin cierre de acero inoxidable de acero inoxidable grueso

Parámetro	Descripción	Valores/estándares típicos	Impacto en la fabricación
Tamaño De Tubo Nominal (NPS)	Diámetro de la tubería y accesorios	1/2"A 24" (DN15 a DN600)	Determina el tamaño de ajuste, Peso, y requisitos de soldadura.
Espesor de la pared	Grosor de la tubería y las paredes ajustadas	SCH 80, 160, XXS; 10–50 mm	Afecta la calificación de presión, dificultad de soldadura, y costos de material.
Material De Grado	Grado de acero inoxidable utilizado (por ejemplo, 304, 316L, 317L)	ASTM A403 (WP304, WP316L), ASME SA403	Impacta la resistencia a la corrosión, fuerza, y soldabilidad.
Criterios de imperfección de soldadura	Límites aceptables para las imperfecciones de soldadura (por ejemplo, porosidad, grietas)	ASME B31.3, ISO 5817, API DE 1104	Asegura la integridad estructural y el cumplimiento de los estándares.
Ángulo de bisel	Ángulo de preparación del extremo de ajuste para soldadura	30° –37.5 ° (Típicamente 37.5 ° para el rango V)	Afecta la penetración y resistencia de la soldadura.
proceso de soldadura	Tipo de soldadura utilizada (por ejemplo, GTAW, GMAW)	TIG (GTAW), A MÍ (GMAW), Soldadura orbital	Determina la calidad de la soldadura, velocidad, y costo.
Tolerancia a la configuración	Precisión de alineación de los accesorios antes de soldar	± 1–1.5 mm (ASME B31.3)	Asegura la alineación articular adecuada, minimizar las tensiones.
Presión de prueba hidrostática	Presión aplicada a la integridad del ajuste de prueba	1.5X Presión de diseño (ASME B31.3)	Verifica el ajuste de integridad en condiciones de funcionamiento.
Acabado de la superficie	Tratamiento de superficie (por ejemplo, electropulencia, Pasivación)	RA 0.5-3.2 µm (Productos farmacéuticos: <0.8 µm)	Impacta la resistencia a la corrosión y las características del flujo de fluido.
Tolerancia Dimensional	Desviación permitida en dimensiones de ajuste	± 1.5 mm para la alineación, ± 3 mm para la longitud	Asegura la compatibilidad con la instalación de carrete y campo.
tratamiento térmico	posterior a la soldadura de tratamiento térmico (PWHT) o recocido de solución	1050–1100 ° C (por 316l, si es necesario)	Reduce las tensiones residuales y mejora la resistencia a la corrosión.
Pruebas no destructivas (END)	Métodos para detectar defectos (por ejemplo, RT, OUT, PT)	Radiografía, ultrasónico, Penetrante de tinte	Asegura la integridad de la soldadura y el material sin dañar el ajuste.
Peso adecuado	Peso de los accesorios individuales	5 kg a 500 kg (dependiendo del tamaño y el grosor)	Afecta el transporte, manejo, e instalación.
Asignación de corrosión	Espesor de la pared adicional para la corrosión	1–3 mm (Material y dependiente del medio ambiente)	Extiende la vida útil en entornos corrosivos.
Expansión térmica	Expansión del material bajo temperaturas de funcionamiento	16 µm/m · k (316L acero inoxidable)	Requiere juntas o soportes de expansión en sistemas de alta temperatura.

Explicación de los parámetros clave

1. Tamaño De Tubo Nominal (NPS) y el espesor de la pared: NPS determina la compatibilidad del ajuste con el sistema de tuberías, Mientras que las paredes gruesas (por ejemplo, SCH 160 o xxs) Asegurar la resistencia de alta presión. Por ejemplo, un SCH de 12 pulgadas 160 El ajuste tiene un grosor de pared de ~ 21.54 mm, Adecuado para presiones superiores 5,000 psi.
2. Consideración científica: El estrés del aro (a) se calcula como:
   S = (P · D) / (2T)

   dónde P es presión interna, D es diámetro exterior, y t es el grosor de la pared. Las paredes gruesas reducen σ, Mejora de la seguridad.

3. Material De Grado: Las calificaciones comunes incluyen 304/304L (Uso general), 316/316L (Alta resistencia a la corrosión), y 317L (Resistencia mejorada a las picaduras). 316L se prefiere para su contenido de molibdeno (2–3%), lo que mejora la resistencia a la corrosión inducida por cloruro.
4. Consideración científica: La tasa de corrosión de 316L en el agua de mar es <0.1 mm/año, en comparación con >1 mm/año para acero al carbono, Garantizar la longevidad en entornos duros.
5. Criterios de imperfección de soldadura: Las soldaduras deben cumplir con los estándares como ASME B31.3 o ISO 5817 Para garantizar la integridad estructural. Se detectan imperfecciones como la porosidad o la falta de fusión a través de NDT.
6. Consideración científica: Las imperfecciones actúan como concentradores de estrés, Reducir la vida de la fatiga. Radiografía (RT) detecta defectos del subsuelo con 95% exactitud.
7. Ángulo de bisel y tolerancia a ajuste: Un ángulo de bisel de 37.5 ° garantiza una penetración de soldadura óptima, Mientras que las tolerancias de ajuste de ± 1–1.5 mm minimizan las tensiones de desalineación.
8. Consideración científica: La desalineación aumenta la tensión residual, calculado como:
   S_r = e; mi

   dónde E es el módulo de elasticidad y ε es la tensión debido a la desalineación.

9. proceso de soldadura: soldadura por arco de tungsteno con gas (Gtaw / giro) se prefiere para acero inoxidable debido a su precisión y baja entrada de calor, minimizar la distorsión. La soldadura orbital mejora la consistencia para aplicaciones críticas.
10. Consideración científica: Entrada de calor (Q) Cangzhou:
    Q = (Voltaje · corriente · 60) / Velocidad de soldadura (mm/min)

    La entrada de bajo calor previene la precipitación del carburo de cromo en el acero inoxidable, Reducción de la sensibilización.

11. Presión de prueba hidrostática: Las pruebas a 1.5x presión de diseño aseguran que los accesorios resisten las condiciones operativas sin fugas o deformación.
12. Consideración científica: La prueba valida el material y la integridad de la soldadura bajo estrés, Asegurando que no se produce deformación plástica.
13. Acabado superficial y tratamiento térmico: Electropolización logra RA <0.8 µm, crítico para aplicaciones farmacéuticas para prevenir el crecimiento bacteriano. El recocido de solución a 1050-1100 ° C restaura la resistencia a la corrosión en acero inoxidable.
14. Consideración científica: Las superficies lisas reducen las pérdidas de fricción, Calculado a través de la ecuación de Darcy-Weisbach:
    ΔP = F · (L / D) · (P V² / 2)

    dónde f es el factor de fricción, influenciado por la rugosidad de la superficie.

3. Propiedades y selección del material

Se elige acero inoxidable para su resistencia a la corrosión, fuerza, y durabilidad. A continuación se muestran propiedades y consideraciones clave para los accesorios sin costuras de pared gruesas.

Tabla 2: Grados de acero inoxidable para accesorios de tubería de carrete sin costura

Material	Estándar	Aplicaciones	Propiedades clave	Limitaciones
304/304L	ASTM A403 WP304	Uso general, Procesamiento químico	Buena resistencia a la corrosión, económico	Resistencia limitada a la corrosión del cloruro
316/316L	ASTM A403 WP316L	Marina, Farmacéutico, petróleo y gas	Alta resistencia a la corrosión (2–3% mes), Durable	Mayor costo que 304
317L	ASTM A403 WP317L	Plantas químicas, Entornos de alto riesgo	Resistencia mejorada a las picaduras (3–4% mes)	Caro, menos común
Duplex (2205)	ASTM A815	Petróleo y gas en alta mar, ambientes corrosivos	alta resistencia, Excelente resistencia a la corrosión	Soldadura compleja, alto costo
Super Duplex (2507)	ASTM A815	Entornos de corrosión extremos	Fuerza superior, Resistencia a la corrosión	Muy caro, soldadura especializada

Consideraciones científicas

• Resistencia a la corrosión: Molibdeno en 316L y 317L mejora la resistencia a la corrosión de las picaduras, crítico para el agua de mar o ambientes ácidos. El número equivalente de resistencia a las picaduras (MADERA) Cangzhou:
  Tomar = %cr + 3.3 · %Mo + 16 · %N

  por 316l (17% CR, 2.5% Mo), Madera ≈ 25, Adecuado para condiciones moderadamente corrosivas.

• fuerza mecánica: Aceros inoxidables dúplex (por ejemplo, 2205) tener fortalezas de rendimiento de ~ 450 MPa, el doble de 316l (~ 220 MPA), Permitir paredes más delgadas para calificaciones de presión equivalentes.
• estabilidad térmica: Los aceros inoxidables mantienen propiedades de hasta 800 ° C, pero la exposición prolongada por encima de 500 ° C puede causar sensibilización a menos que estabilice (por ejemplo, 316L con bajo carbono).

4. Procesos y tecnologías de fabricación

Fabricación de accesorios de tubería de buey sin costura de acero inoxidable de acero sin costura implica procesos avanzados para garantizar la precisión y la calidad.

4.1 Fabricación de ajuste sin costura

• Proceso: Los accesorios sin costuras se producen a través de la extrusión en caliente, forja, o estirado en frío, Asegurando que no hay soldaduras longitudinales. Por ejemplo, Los codos se forman calentando un tocho de acero inoxidable y lo extruyen sobre un mandril.
• EQUIPO: Prensas hidráulicas, doblador de mandril, máquinas de extrusión en caliente.
• Avances: La extrusión controlada por computadora asegura una precisión dimensional de ± 0.5 mm.

4.2 Cortando y biselado

• Proceso: Los accesorios se cortan a longitud y se biselan para soldar con láser o corte de plasma.
• EQUIPO: Cortadores láser CNC, máquinas de biselado automatizadas.
• Consideración científica: El corte láser minimiza las zonas afectadas por el calor, Preservar la resistencia a la corrosión del acero inoxidable.

4.3 Soldadura

• Proceso: GTAW (TIG) se prefiere para acero inoxidable debido a su baja entrada y precisión. La soldadura orbital garantiza soldaduras consistentes para aplicaciones de alta pureza.
• EQUIPO: Soldadores orbitales, Máquinas de soldadura TIG.
• Consideración científica: La baja entrada de calor previene el agotamiento del cromo, calculado como:
  Q < 1.5 KJ/mm para 316L

  Para evitar la sensibilización.

4.4 Ensamblaje y ajuste

• Proceso: Los accesorios están alineados con tuberías que usan plantillas y sistemas guiados por láser para cumplir con tolerancias estrictas.
• EQUIPO: 3D escáneres láser, plantillas de alineación automatizada.
• Avances: 3D Escaneo asegura una alineación de ± 0.5 mm, Reducción de defectos de soldadura.

4.5 Inspección y prueba

• Proceso: Métodos de NDT (por ejemplo, RT, OUT, PT) detectar defectos de soldadura y material. La prueba hidrostática verifica la integridad de la presión.
• EQUIPO: Prueba ultrasónica de matriz en fase (Contacto) sistemas, máquinas de rayos X digitales.
• Avances: Paut proporciona mapeo de defectos 3D, Mejora de la precisión de la detección por 20% sobre ut tradicional.

5. Garantía de calidad y estándares de la industria

La garantía de calidad es fundamental para garantizar que los accesorios cumplan con los requisitos de rendimiento y seguridad. Los estándares clave incluyen:

• ASME B16.9: Especificaciones para accesorios de acero inoxidable forjado.
• ASME B31.3: Diseño y fabricación de tuberías de procesos.
• ASTM A403: Estándar para accesorios de acero inoxidable.
• ISO 5817: Niveles de calidad de imperfección de soldadura.

medidas de control de calidad

1. Verificación de material: El análisis espectrométrico confirma la composición de la aleación (por ejemplo, 2–3% mes en 316L).
2. Inspección de soldadura: 100% RT para soldaduras críticas, Asegurar que no hay defectos exceder ISO 5817 Nivel B.
3. controles dimensionales: Mediciones láser Verifique las tolerancias (± 1.5 mm).
4. Prueba de presión: Pruebas hidrostáticas a 1.5x Presión de diseño Confirmar la integridad.
5. Prueba de acabado superficial: Profilómetros miden los valores de RA para aplicaciones farmacéuticas.

Consideración científica: Control de procesos estadísticos (SPC) monitorea las tasas de defectos, El uso de gráficos de control para garantizar que las tasas de imperfección de soldadura permanezcan debajo 1% Para aplicaciones críticas.

6. Aplicaciones y estudios de casos

Los accesorios de tubos de carrete sin costura de acero inoxidable de pared grueso se utilizan en industrias exigentes debido a su robustez y resistencia a la corrosión.

6.1 Aplicaciones

• petróleo y gas: Tuberías de alta presión para el petróleo crudo y el gas natural (por ejemplo, 316Accesorios para plataformas en alta mar).
• petroquímica: Plantas de procesamiento químico que manejan fluidos corrosivos.
• Productos farmacéuticos: Sistemas estériles de suministro de agua y medicamentos que requieren AR <0.8 µm.
• Generación de energía: Líneas de vapor de alta temperatura en plantas nucleares y térmicas.
• Marina: Sistemas de enfriamiento de agua de mar que requieren alta resistencia a la corrosión.

6.2 Estudio de caso 1: Plataforma petrolera costa afuera

Proyecto: Fabricación de 500 Cabollos gruesos de 316l sin costuras para una plataforma de aceite en alta mar.

Desafíos:

• Corrosión de agua de mar (MADERA > 25 requerido).
• alta presión (6,000 psi).
• Tolerancias dimensionales ajustadas (± 1 mm).

Solución:

• Accesorios de 316L usados (Madera ≈ 25) con Sch 160 Espesor.
• GTAW orbital empleado con protección de argón.
• Realizado 100% Prueba de paut e hidrostática en 9,000 psi.

Resultado: Los carrete se desempeñaron sin problemas en condiciones duras, sin corrosión después 2 años.

6.3 Estudio de caso 2: Sala limpia farmacéutica

Proyecto: 316L carreras sin costuras para un sistema de agua estéril en una instalación de biofarma.

Desafíos:

• Acabado superficial de RA <0.5 µm.
• Riesgo de contaminación cero.
• Cumplimiento de los estándares de la FDA y GMP.

Solución:

• Accesorios de 316L electropulados usados ​​con construcción perfecta.
• Implementado soldadura orbital automatizada en un entorno de sala limpia.
• Realizado 100% RT y pruebas de acabado superficial.

Resultado: El sistema cumplió requisitos regulatorios estrictos, Asegurar una operación segura.

7. Consideraciones ambientales y de costos

7.1 Consideraciones ambientales

• Eficiencia de material: La anidación de CNC reduce los desechos de acero inoxidable en un 10-15%.
• Consumo de energía: Los soldadores basados ​​en inversores reducen el uso de energía por 20% en comparación con los sistemas tradicionales.
• Revestimiento: Las soluciones de pasivación a base de agua minimizan el compuesto orgánico volátil (Vocero) emisiones.
• Reciclaje: El acero inoxidable es 100% reciclable, con 90% de chatarra reciclada en instalaciones modernas.

7.2 Consideraciones de costos

• Costos de materiales: Acero inoxidable (por ejemplo, 316L) es 2–3x más caro que el acero al carbono, Pero su durabilidad reduce los costos del ciclo de vida.
• Costos de fabricación: Los accesorios sin problemas y las paredes gruesas aumentan los costos de producción, mitigado por automatización (por ejemplo, La soldadura robótica reduce el parto por 20%).
• Estrategias de optimización: Use BIM para minimizar el retrabajo, estandarizar diseños para reducir el tiempo de ingeniería, y negociar compras de materiales a granel.

Consideración científica: La programación lineal optimiza los costos:

dónde Cm es el costo de material, Cl es el costo laboral, y Ct ¿Es el costo de transporte?.

8. Palabras clave para una mejor visibilidad

Para optimizar este contenido para los motores de búsqueda, Las siguientes palabras clave se dirigen a la intención de búsqueda relevante:

1. Palabras clave primarias:
   • Accesorios de acero inoxidable de pared grueso
   • Accesorios de tubería de carrete sin costura
   • Accesorios de tubería de acero inoxidable
   • Fabricación de carreras de tuberías
   • Accesorios de tubería resistentes a la corrosión
2. Palabras clave técnicas:
   • ASME B16.9 accesorios de acero inoxidable
   • Soldadura orbital para accesorios de tuberías
   • NDT para accesorios sin problemas
   • Pruebas hidrostáticas para carretes
   • Estándares de imperfección de soldadura
3. Palabras clave de material:
   • 316L accesorios de acero inoxidable
   • Accesorios de acero inoxidable dúplex
   • 317L accesorios de tubería
   • Accesorios de carrete super dúplex
   • 304L accesorios sin costura
4. Palabras clave de la industria:
   • Accesorios de tubería de petróleo y gas
   • Sistemas de tuberías petroquímicas
   • Accesorios de carrete farmacéuticos
   • Soluciones de tuberías de planta de energía
   • Accesorios resistentes a la corrosión marina
5. Palabras clave procesar:
   • Corte de CNC para accesorios de acero inoxidable
   • Fabricación de ajuste sin costura
   • Electropolización para accesorios de tuberías
   • Recocido de solución para acero inoxidable
   • Prueba ultrasónica de matriz en fase
6. Palabras clave de cola larga:
   • Cómo fabricar accesorios de acero inoxidable de pared grueso
   • Las mejores prácticas para los accesorios de tuberías de carrete sin costuras
   • Accesorios de acero inoxidable para salas limpias farmacéuticas
   • Accesorios resistentes a la corrosión para plataformas de petróleo en alta mar
   • Optimización de la fabricación de carrete de acero inoxidable
7. Palabras clave de sostenibilidad:
   • Accesorios de acero inoxidable ecológico
   • Fabricación sostenible de carreras de tuberías
   • Accesorios de acero inoxidable reciclable
   • Pasivación de baja emisión para accesorios

Estrategia de SEO

• En la página: Use palabras clave en encabezados, metaetics, texto alt para tablas, y contenido del cuerpo.
• Marketing de contenidos: Publicar blogs o blancos (por ejemplo, "Accesorios de acero inoxidable sin costuras para sistemas de alta presión").
• Vínculos de retroceso: Asociarse con sitios web de la industria para vincular a este contenido.
• SEO local: Incluir términos específicos de la región (por ejemplo, "Accesorios de acero inoxidable EE. UU.") Para mercados dirigidos.

9. Conclusión

Los accesorios de tubos de buey sin costura de acero inoxidable de pared grueso son esenciales para la alta presión, alta temperatura, y ambientes corrosivos, ofreciendo durabilidad inigualable, Resistencia a la corrosión, y precisión. Controlando parámetros clave como el grosor de la pared, Material De Grado, y calidad de soldadura, Los fabricantes aseguran el cumplimiento de estándares como ASME B16.9 y B31.3. Procesos avanzados como soldadura orbital, corte con láser, y Paut mejora la calidad y la eficiencia, Mientras que las prácticas sostenibles como el reciclaje de materiales y los equipos de eficiencia energética reducen el impacto ambiental.
