Siku Pipa Stainless Steel | 180º, 90º, atau 45º dan 22,5º

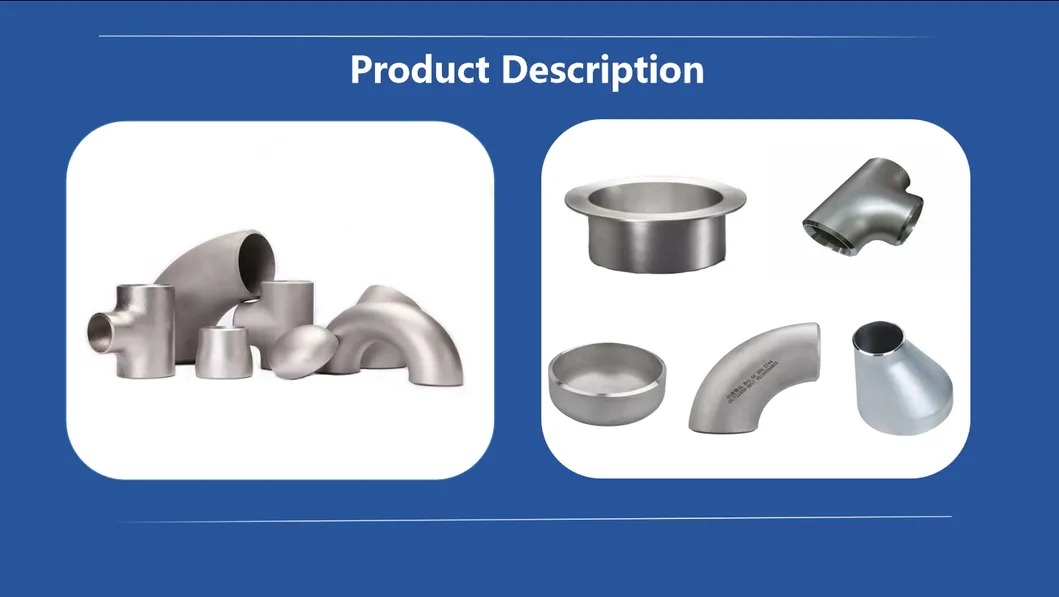

Siku Pipa Stainless Steel, diproduksi dalam konfigurasi yang tepat $180^{\circ}$, $90^{\circ}$ (Keduanya $\text{SR}$ dan $\text{LR}$), $45^{\circ}$, dan yang halus $22.5^{\circ}$ Sudut, merupakan komponen yang paling kritis tekanannya dan rumit secara teknis dalam sistem perpipaan bertekanan modern, berfungsi sebagai penghubung di mana dinamika fluida bertemu dengan beban mekanis dan ilmu material diuji hingga batas absolutnya. ada disini, pada titik perubahan arah, bahwa aliran fluida bertransisi dari gerakan turbulen laminar atau stabil menjadi aliran sekunder yang kompleks, menyebabkan fluktuasi tekanan lokal yang intens, pola keausan erosif dan korosif yang sangat agresif, dan konsentrasi tegangan signifikan yang secara mendasar menentukan integritas operasional dan umur panjang seluruh saluran. Pilihan strategis Baja Tahan Karat—kelompok paduan yang ditentukan oleh kandungan kromium minimum $10.5\%$, memastikan terbentuknya yang ulet, lapisan pasif kromium oksida yang dapat pulih sendiri—bukan sekadar preferensi tetapi merupakan keharusan rekayasa, penting untuk melawan berbagai ancaman oksidasi suhu tinggi, retak korosi tegangan akibat klorida (CSCC), dan korosi celah umum yang akan dengan cepat menghancurkan material yang kurang tahan di lingkungan yang banyak digunakan dalam pemrosesan kimia, Pembangkit Listrik Tenaga Nuklir, dan fasilitas minyak dan gas lepas pantai, membenarkan kompleksitas teknis dan biaya yang melekat pada produk.

Keputusan teknik paling mendasar yang dikemas dalam alat kelengkapan ini adalah perbedaan antara Radius Panjang (LR) SIKU, di mana jari-jari kelengkungan ($\text{R}$) ditetapkan sebagai $1.5$ kali diameter pipa nominal ($\text{R} = 1.5\text{D}$), dan Radius Pendek (SR) SIKU, dibatasi pada $\text{R} = 1\text{D}$, divergensi geometrik yang sangat mempengaruhi dinamika fluida dan profil tegangan mekanis sistem perpipaan. yang $\text{LR}$ SIKU, dengan memberikan yang lebih lembut Bend, meminimalkan gaya sentrifugal yang bekerja pada fluida yang mengalir, sehingga mengurangi penurunan tekanan lokal dan kehilangan head, menghasilkan efisiensi hidraulik yang unggul dan mengurangi konsumsi energi pompa dalam jangka panjang, sekaligus mendistribusikan tegangan lingkaran mekanis dan momen lentur pada panjang busur yang lebih besar, menghasilkan Faktor Intensifikasi Stres yang jauh lebih rendah ($\text{SIF}$). sebaliknya, yang $\text{SR}$ SIKU, dipilih murni untuk batasan spasial di mana cakupan instalasi dibatasi, memaksa perubahan momentum fluida secara tiba-tiba, menyebabkan gradien kecepatan yang lebih tinggi, peningkatan erosi/korosi internal (E/C) tarif, kehilangan tekanan yang jauh lebih besar, dan meningkat secara signifikan $\text{SIF}$, yang memerlukan pertimbangan yang cermat selama analisis tegangan perpipaan ($\text{ASME B31.1 / B31.3}$) untuk memastikan jalur pipa lurus yang berdekatan memiliki fleksibilitas dan dukungan yang diperlukan untuk mengelola tekanan lokal yang disebabkan oleh kurva yang lebih sempit, menggambarkan bahwa pilihan radius merupakan trade-off penting antara jejak instalasi dan kinerja operasional jangka panjang.

Kompleksitas ini semakin diperkuat dengan beragamnya potensi Kelas Baja Tahan Karat yang digunakan, tersebar di seluruh keluarga metalurgi fundamental—Austenitik ($\text{304L}, \text{316L}, \text{904L}$), Feritik, duplex ($\text{S31803}, \text{S32750}$), dan Martensitik—masing-masing dipilih dengan cermat untuk mengatasi mekanisme kegagalan spesifik yang melekat pada lingkungan layanan yang diinginkan. Nilai pekerja keras, seperti $\text{316L}$ (austenitik rendah karbon dengan molibdenum), dipilih karena ketahanannya yang unggul terhadap korosi lubang dan celah pada media yang mengandung klorida, karena molibdenum ($\text{Mo}$) konten yang meningkatkan stabilitas film pasif, peningkatan penting atas pangkalan $\text{304L}$. Untuk lingkungan yang sangat agresif, seperti layanan air laut dengan kandungan klorida tinggi atau media yang sangat asam, Nilai Super Duplex seperti $\text{S32750}$ diamanatkan, menggabungkan kekuatan tinggi dari fase feritik dengan ketahanan korosi dari fase austenitik, dibuktikan dengan **Angka Setara Ketahanan Pitting yang tinggi ($\text{PREN}$) ** biasanya melebihi $40$, sehingga menawarkan ketahanan yang tak tertandingi terhadap korosi umum dan retak korosi tegangan klorida, mode kegagalan sangat berbahaya dalam cuaca panas, lingkungan yang sangat asin. . Proses pembuatannya, apakah pembentukan Mandrel untuk siku mulus atau pembentukan Bola/Panas untuk $180^{\circ}$ Tikungan Kembali, harus dikontrol secara ahli untuk menjaga keseimbangan fase halus dan batas butir bebas endapan yang dibutuhkan oleh paduan canggih ini, terutama nilai Duplex dan Super Duplex, dimana sejarah termal yang tidak tepat dapat menyebabkan pembentukan fase rapuh seperti $\sigma$ ($\text{sigma}$), secara drastis mengurangi ketangguhan dan ketahanan terhadap korosi.

Teknik pembuatannya sendiri, terutamanya Mandrel yang dibentuk untuk $45^{\circ}$ dan $90^{\circ}$ siku di semua ukuran—dari yang kecil $\text{DN15}$ mulus hingga yang besar $\text{DN1200}$ dilas—adalah proses yang sangat teknis yang melibatkan pengerjaan panas stok pipa lurus di atas mandrel yang berbentuk. Proses ini menentukan sifat material akhir, karena melibatkan deformasi plastis yang signifikan, menipiskan dinding pipa pada radius luar dan menebalkannya pada radius dalam. yang $\text{ASTM B16.9}$ dan $\text{B16.28}$ standar dimensi memberikan Toleransi Ketebalan Dinding yang penting yang menyatakan bahwa ketebalan harus lebih besar atau sama dengan $0.875$ kali ketebalan dinding nominal ($\ge 0.875 \times \text{WT}$) di mana pun, suatu mandat yang dimaksudkan untuk menjamin pengurangan material atas ekstrado kritis (Di luar Bend) tidak mengurangi peringkat tekanan siku. Deformasi plastis ekstrim yang melekat pada pembentukan $180^{\circ}$ siku sering kali memerlukan proses pembentukan Bola/Pembentukan panas alternatif untuk ukuran kecil, atau segmentasi dan pengelasan untuk ukuran yang lebih besar, teknik yang dipilih untuk mengelola regangan material lokal yang sangat besar dan mencegah pecahnya bencana atau kerutan yang berlebihan selama pembalikan arah yang drastis, memastikan komponen akhir mempertahankan integritas tekanan yang diminta di seluruh rentang jadwal mulai dari $\text{SCH5S}$ Hingga $\text{SCH160}$.

Setelah proses pembentukan selesai, integritas permukaan adalah yang terpenting, mengarah pada penerapan berbagai teknik finishing seperti Aid Pickling, Poles, Tembakan Meledak, atau Pasir Bergulir. Pengawetan Bantuan (Perawatan Asam) sangat penting untuk baja tahan karat, karena secara kimia menghilangkan yang ulet, namun sering terkontaminasi, kerak permukaan dan sisa besi yang tersisa dari proses pembentukan atau pengelasan panas, sehingga secara kimia meregenerasi lapisan pasif kromium oksida yang mendasarinya, yang merupakan pertahanan utama paduan terhadap korosi. Untuk aplikasi sanitasi atau ultra-murni, Pemolesan digunakan untuk mencapai kekasaran permukaan yang sangat rendah ($\text{Ra}$ Nilai), meminimalkan celah tempat berkumpulnya bakteri atau bahan korosif, sambil Shot Blasting atau $\text{Rolling Sand}$ perawatan memberikan hasil akhir matte seragam yang cocok untuk aplikasi industri non-kritis. Kontrol yang cermat terhadap kondisi permukaan akhir ini bukan hanya sekedar estetika; ini adalah aspek mendasar dari farmakologi korosi komponen, secara langsung mempengaruhi ketahanan jangka panjangnya terhadap serangan lokal di lingkungan yang tidak bersahabat.

Pentingnya alat kelengkapan ini dalam sistem bertekanan tinggi semakin ditegaskan oleh ketelitian ekstrim yang diperlukan untuk pemasangannya, diatur oleh kontrol dimensi presisi yang tercantum dalam standar seperti ASTM B16.9 dan B16.28. Toleransi pada metrik seperti Pusat ke Ujung (untuk $45^{\circ}/90^{\circ}$ siku) dan Pusat ke pusat (untuk $180^{\circ}$ Tikungan Kembali) sangat ketat, sering ditentukan dalam beberapa milimeter ($\pm 1.52 \text{ mm}$ untuk $\pm 9.65 \text{ mm}$) tergantung pada diameter nominalnya ($\text{DN15}$ untuk $\text{DN1200}$), memastikan bahwa kompleks, gulungan pipa bertekanan tinggi dapat dipasang secara akurat dengan ketidaksejajaran internal yang minimal, sebuah faktor penting untuk mencegah erosi/korosi yang disebabkan oleh turbulensi dan memastikan keselarasan struktural yang diperlukan untuk menahan kasus beban yang kompleks (misalnya, Ekspansi termal, peristiwa seismik, atau aliran siput). Kontrol yang ketat ini atas geometri akhir, berlaku sama untuk keduanya mulus ($\text{DN15-DN600}$) dan dilas ($\text{DN15-DN1200}$) Konstruksi, menegaskan bahwa siku bukan sekadar tabung yang bengkok, namun merupakan komponen batas tekanan yang direkayasa secara presisi dan diproduksi berdasarkan aturan ketat yang menerapkan berbagai standar internasional—termasuk GB/T 12459, $\text{SH 3408}$, dan $\text{HG/T 21635}$—untuk memastikan kepatuhan teknis sepenuhnya pada beragam spektrum persyaratan proyek global.

Data Spesifikasi Teknis Terstruktur: Siku Pipa Stainless Steel

Integritas dinamis struktural dan fluida dari Siku Pipa Stainless Steel, dibuat dengan cermat melalui proses khusus seperti Pembentukan Mandrel dan ditoleransi dengan tepat $\text{ASTM B16.9}$ Standar, terus-menerus terancam oleh spektrum mekanisme degradasi korosif dan mekanis yang menentukan batas akhir umur operasionalnya. Sifat profil kecepatan fluida yang terlokalisasi di dalam siku—terutama parah di Radius Pendek ($\text{R}=1\text{D}$) desain—menciptakan zona aliran yang sangat turbulen yang menyebabkan peningkatan tegangan geser dinding lokal, membuat siku secara unik rentan terhadap Erosi-Korosi ($\text{E/C}$), dimana lapisan pasif kromium oksida pelindung terkikis secara mekanis, meninggalkan logam di bawahnya terkena serangan elektrokimia yang cepat. Kerentanan yang melekat ini menuntut pilihan material yang dapat dengan cepat melakukan pasif dan tahan terhadap abrasi mekanis, sering kali mengarah pada spesifikasi tingkat kekerasan yang lebih tinggi atau berdinding tebal $\text{SCH160}$ alat kelengkapan untuk memberikan kelonggaran material yang diperlukan terhadap keausan yang dapat diprediksi, pertimbangan desain yang sepenuhnya didorong oleh vektor momentum fluida yang berubah dengan cepat dalam geometri lengkung.

namun, ancaman yang lebih berbahaya terhadap Siku Stainless Steel bukanlah erosi melainkan serangan elektrokimia lokal, khususnya Korosi Lubang dan Celah, kegagalan yang dimulai dan menyebar meskipun material tersebut memiliki ketahanan terhadap korosi secara umum. mengadu, biasanya disebabkan oleh kerusakan film pasif dengan adanya ion halida agresif (terutama klorida), sering dimulai pada cacat atau inklusi permukaan mikroskopis, sebuah proses yang secara signifikan diperburuk dalam geometri siku. korosi celah, yang merupakan masalah serius pada alat kelengkapan yang dilas ($\text{DN15-DN1200}$ Ukuran range) dimana terdapat celah yang melekat pada jahitannya, atau di bawah gasket dan endapan, sangat berbahaya karena terbatasnya akses oksigen di dalam celah menyebabkan aerasi diferensial pada sel, mengemudi internal $\text{pH}$ hingga tingkat yang sangat asam ($\text{pH} \le 1$), kemampuan luar biasa bahkan kinerja tinggi $\text{316L}$ dan $\text{317L}$ paduan dan mewajibkan penggunaan paduan dengan ketahanan yang unggul, seperti yang memiliki **Nomor Setara Resistensi Pitting yang lebih tinggi ($\text{PREN}$) ** nilai-nilai, sering dicapai melalui peningkatan kandungan molibdenum dan nitrogen yang ditemukan dalam **Super Austenitics ($\text{904L}, \text{S31254}$) ** dan keluarga Duplex ($\text{S32750}$).

Pentingnya kemampuan las dan Perlakuan Panas Pasca Pengelasan yang terkait (PWHT) atau pasivasi kimia tidak bisa dilebih-lebihkan, khususnya untuk berbagai macam fitting Welded yang diproduksi hingga $\text{DN1200}$ Ukuran. Ketika nilai austenitik standar seperti $\text{304}$ dipanaskan dalam kisaran suhu kritis $450^{\circ}\text{C}$ untuk $850^{\circ}\text{C}$ (sebuah proses yang tidak dapat dihindari selama $\text{SAW}$ fabrikasi fitting besar atau Hot Forming dengan panas tinggi), kromium karbida dapat mengendap di sepanjang batas butir, sebuah fenomena yang dikenal sebagai sensitisasi. Hal ini secara efektif menghabiskan area batas butir kromium di sekitarnya, menghancurkan lapisan pasif lokal dan membuat material sangat rentan terhadap Korosi Intergranular ($\text{IGC}$). Solusi teknisnya ada dua: Pertama, menentukan rendah karbon **$\text{L}$ Nilai ($\text{304L}, \text{316L}$) ** atau nilai stabil ($\text{321}, \text{347H}$) yang sifat kimianya secara inheren menolak pengendapan karbida ini; dan kedua, langkah terakhir wajib dari Aid Pickling, yang secara kimia menghilangkan sisa kontaminan permukaan dan, yang terpenting, meregenerasi seluruh ketebalan lapisan pasif kromium oksida, sebuah langkah yang tidak dapat dinegosiasikan untuk mengembalikan ketahanan intrinsik paduan terhadap serangan, memastikan logam las dan **Zona yang Terkena Dampak Panas ($\text{HAZ}$) ** sama tahan korosinya dengan bahan induknya.

Penggunaan **Dupleks ($\text{S31803}, \text{S32750}$) ** dan nilai Super Duplex dicadangkan untuk aplikasi di mana tuntutan gabungan dari tekanan mekanis yang tinggi dan korosifitas yang ekstrim membuat baja tahan karat standar tidak memadai, terutama dengan adanya suhu tinggi dan klorida, kondisi yang menyebabkan Retak Korosi Stres Klorida ($\text{CSCC}$), mode kegagalan bencana yang ditandai dengan rapuh, retak intergranular yang terjadi akibat kombinasi tegangan tarik dan lingkungan korosif. Struktur mikro Dupleks, dengan campuran dua fasanya yang seimbang $\text{ferrite}$ dan $\text{austenite}$, menawarkan ketahanan yang unggul terhadap bentuk retak khusus ini, dengan varian Super Duplex yang memiliki kekuatan luar biasa ($\text{SMYS}$ sering $2 \times \text{316L}$) dikombinasikan dengan $\text{PREN}$ nilai-nilai yang tahan terhadap air laut paling keras atau kondisi pemrosesan asam. Bahkan ketika Super Duplex mencapai batasnya—seperti dalam asam panas dengan konsentrasi tinggi atau lingkungan dengan kandungan nikel/molibdenum tinggi—spesifikasi tersebut mengharuskan peralihan ke Paduan Nikel seperti $\text{N06625}$ (Inconel) atau $\text{N10276}$ (Pelindung), komponen yang menukar keunggulan biaya baja tahan karat dengan kekebalan yang lengkap terhadapnya $\text{CSCC}$ dan kinerja luar biasa terhadap korosi umum dalam media pereduksi, mewakili puncak absolut dari hierarki ilmu material untuk ini $90^{\circ}$ dan $180^{\circ}$ komponen tekanan. .

Akhirnya, integritas mekanis seluruh sirkuit perpipaan bergantung langsung pada kesesuaian geometris siku dengan standar ASTM B16.9, khususnya toleransi ketat yang mengatur Center to End $90^{\circ}/45^{\circ}$ perlengkapan dan Pusat ke Tengah/Kembali ke Wajah untuk $180^{\circ}$ Tikungan Kembali. Kendala dimensi yang tampaknya kecil ini ($\pm 1.52 \text{ mm}$ untuk $\pm 9.65 \text{ mm}$ Untuk ukuran yang lebih besar) sangat penting karena dua alasan utama dalam perpipaan berkinerja tinggi. Pertama, mereka memastikan prediksi akurat tentang fleksibilitas dan distribusi tegangan sistem perpipaan, penting untuk analisis stres ASME B31.3 yang harus memperhitungkan tekanan internal, Ekspansi termal, dan beban eksternal; kesalahan dimensi apa pun pada posisi siku diterjemahkan langsung menjadi tidak terduga, tegangan yang berpotensi merusak pada lasan dan nozel peralatan yang berdekatan. Kedua, Untuk Diameter Besar perlengkapan yang dilas, keselarasan Bevel yang tepat diperlukan untuk kelancaran, transisi fluida yang dapat diverifikasi dan penetrasi lengkap las lingkar lapangan, memastikan seluruh batas tekanan beroperasi sebagai satu kesatuan, entitas yang kontinu secara struktural, menegaskan bahwa manfaat teknis dari siku ini terletak pada geometri fisiknya dan juga pada metalurgi baja tahan karat bermutu tinggi..
