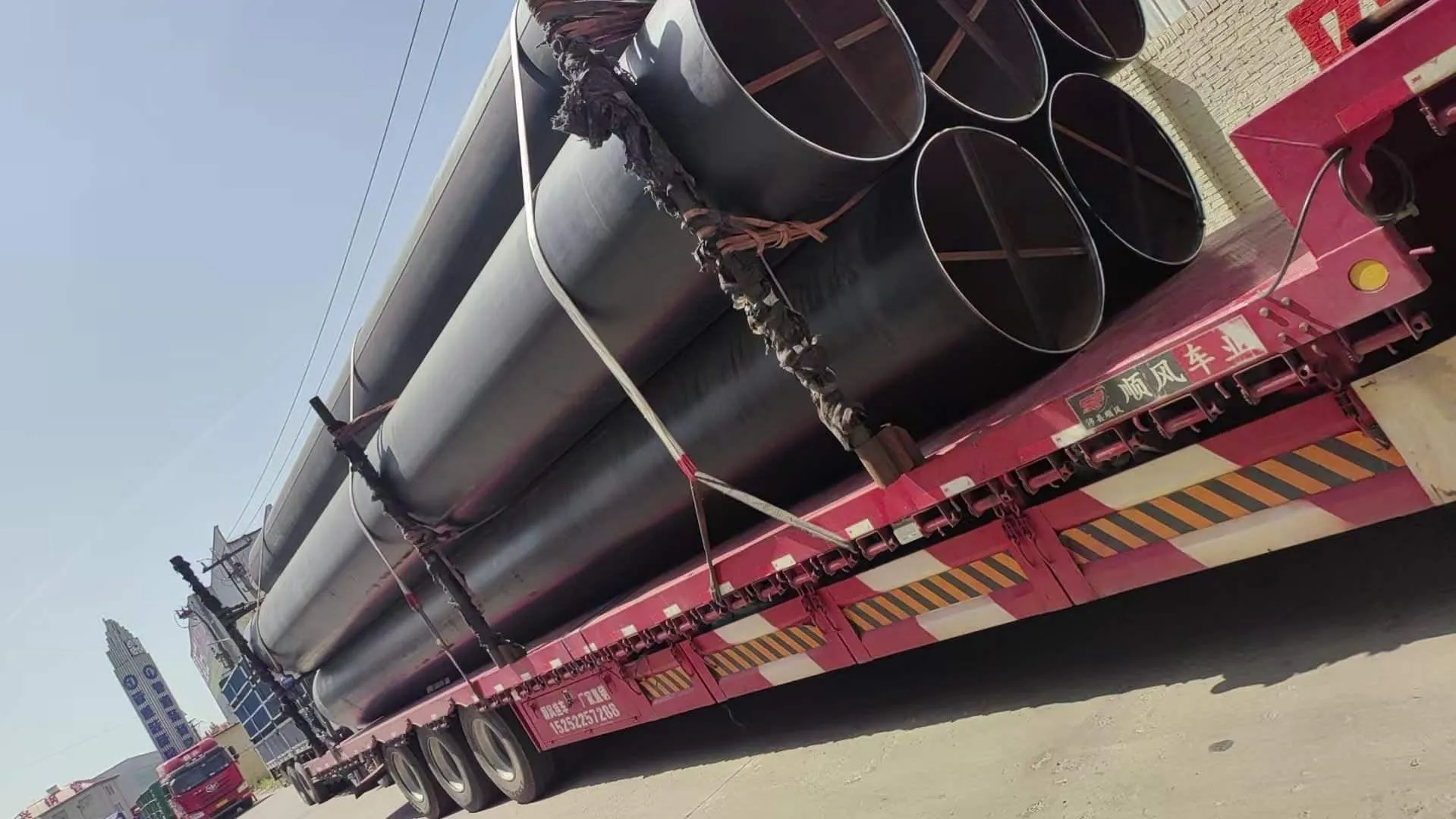

ASTM A671 CC60 CL22 S2 (-46° C) NACE MR0175 LSAW Acciaio Tubo 1066.8 X 12.7 mm

Introduzione a ASTM A671 CC60 CL22 S2 (-46° C) NACE MR0175 LSAW Acciaio Tubo

ASTM A671 CC60 CL22 S2 (-46° C) Nace Mr0175 LSAW Tubo di Acciaio è un saldo di alta qualità a fusione elettrica (EFW) Tubo di acciaio al carbonio progettato per un servizio ad alta pressione a temperature atmosferiche e più basse, in particolare in ambienti esigenti come la trasmissione di petrolio e gas. con un diametro esterno di 1066.8 mm (42 pollici) e uno spessore della parete di 12.7 mm, questo arco longitudinale immerso saldato (LSAW) Il tubo è prodotto dal grado ASTM A516 60 piastre del recipiente a pressione, Garantire un'eccellente tenacia e saldabilità. La designazione CL22 indica la normalizzazione del trattamento termico e l'esame radiografico, Mentre il requisito supplementare S2 garantisce una resistenza all'impatto a basso temperatura a -46 ° C. Il rispetto di NACE MR0175 garantisce resistenza allo stress da solfuro di cracking (SSC) In ambienti di servizio acustico, rendendolo ideale per condizioni difficili.

Le robuste proprietà meccaniche del tubo, compresa una resistenza minima di snervamento di 220 MPA e resistenza alla trazione di 415–550 MPa, combinato con la sua resistenza alla corrosione, renderlo adatto per applicazioni come le linee del tronco di trasmissione principale, tubazioni della caldaia, e condutture petrolchimiche. Il suo costo-efficacia, Rispetto alle leghe ad alte prestazioni come Inconel® 718, e la sua capacità di esibirsi in impostazioni a bassa temperatura e corrosiva, posizionarlo come una scelta affidabile per l'infrastruttura critica. Questo articolo fornisce un'esplorazione dettagliata della composizione chimica del tubo, Proprietà meccaniche, processo di produzione, Resistenza alla corrosione, applicazioni, tolleranze dimensionali, con tabelle complete che riassumono i parametri chiave. Confronti con Inconel 718, Incoloy 901, e API 5L X70 evidenziano il suo ruolo specializzato nelle applicazioni industriali.



Composizione chimica e analisi del materiale

La composizione chimica del tubo ASTM A671 CC60 CL22 S2, Basato sul grado ASTM A516 60 piatti, è personalizzato per la forza, tenacità, e saldabilità in ambienti a bassa temperatura. La composizione tipica include il carbonio (0.04–0,27%), manganese (0.85–1,20%), fosforo (≤0,025%), zolfo (≤0,025%), Silicio (0.15–0,40%), e tracce di alluminio (≥0,02%) per la desossidazione. Questi elementi garantiscono una microstruttura stabile con inclusioni minime, Migliorare le prestazioni del tubo nel servizio aspro per NACE MR0175. Il basso contenuto di carbonio riduce il rischio di imperfezioni di saldatura, Mentre il manganese migliora la forza e la tenacità. Il fosforo e lo zolfo sono strettamente controllati per prevenire l'abbraccio, Critico per la resistenza all'impatto a bassa temperatura a -46 ° C.

Rispetto a Inconel 718 (50–55% di nichel, 17–21% di cromo, 4.75–5,50% di niobium), ASTM A671 CC60 contiene elementi significativamente meno legati, Affidarsi al carbonio e al manganese per la forza piuttosto che su indurimento delle precipitazioni a base di nichel. Incoloy 901 (40–45% di nichel, 2.35–3,10% Titanio) ha anche un contenuto in lega più elevato, Offrire una resistenza alla corrosione superiore ma a un costo più elevato. Relativo all'API 5L X70 (0.26% CARBONIO, 1.65% manganese), ASTM A671 CC60 ha un equivalente in carbonio inferiore (Me ≤0,43%), Migliorare la saldabilità ma offrire una resistenza a snervamento leggermente inferiore (220 MPA vs. 485 MPa). La conformità NACE MR0175 garantisce durezza ≤22 HRC e microstruttura controllata per resistere a SSC, un requisito critico per le condotte a gas acido. Questa composizione bilancia il costo e le prestazioni, Rendere il tubo adatto per il grande diametro, applicazioni ad alta pressione.

Proprietà meccaniche

Le proprietà meccaniche del tubo ASTM A671 CC60 CL22 S2 sono ottimizzate per bassa temperatura, applicazioni ad alta pressione. La forza minima di snervamento è 220 MPa (32 Ksi), con una resistenza alla trazione di 415–550 MPa (60–80 ksi) e allungamento di ≥27% per spessori della parete ≤25 mm, Per ASTM A516 Grade 60. Il requisito supplementare S2 impone un test di impatto V -NOTCH Charpy a -46 ° C, con un assorbimento minimo di energia di 14 J (separare) e 18 J (media) per la linea centrale della saldatura, Zona affetta da calore (HAZ), e metallo di base, Garantire la tenacità in ambienti freddi. Il trattamento termico normalizzante (Cl22) a 850–950 ° C., seguito da un raffreddamento dell'aria, affina la struttura del grano, Eliminare le sollecitazioni residue e migliorare le prestazioni a bassa temperatura.

Rispetto a Inconel 718 (Resistenza allo snervamento 1035 MPa, Resistenza alla trazione 1275 MPa), ASTM A671 CC60 offre una resistenza inferiore ma è più conveniente per le applicazioni strutturali. Incoloy 901 (resistenza alla snervamento ~ 900 MPa) Fornisce una resistenza più elevata di CC60 ma è meno adatto per il servizio aspro a bassa temperatura. API 5L X70 (Resistenza allo snervamento 485 MPa, Resistenza alla trazione 570 MPa) Supera CC60 in forza ma manca della stessa tenelazione a bassa temperatura e conformità NACE senza ulteriori elaborazioni. La saldatura del tubo subisce tensione e test di curvatura guidata trasversali per ASTM A671, Garantire l'integrità sotto pressione. Queste proprietà producono ASTM A671 CC60 CL22 S2 ideale per le condutture in climi freddi e ambienti corrosivi, Offrendo un equilibrio di tenacità, forza, e convenienza.

Resistenza alla corrosione e conformità NACE MR0175

Il tubo ASTM A671 CC60 CL22 S2 è progettato per una moderata resistenza alla corrosione, Migliorato dalla conformità NACE MR0175 per gli ambienti di servizio aspro contenenti idrogeno solforato (H2S). Il basso contenuto di carbonio e zolfo, combinato con una microstruttura controllata (Durezza ≤22 HRC), Ridurre al minimo la suscettibilità al cracking dello stress solfuro (SSC) e cracking indotto dall'idrogeno (QUESTO). La superficie del tubo può essere rivestita con resina epossidica (Ep), polietilene (PE), polipropilene (PP), epossidico legato alla fusione (FBE), o olio anticorrosivo per migliorare la resistenza alla corrosione esterna nelle impostazioni del suolo o marine. È anche possibile galvanizzare o varnishing, Sebbene meno comune per le tubi di grande diametro.

A differenza di Inconel 718, che eccelle in ambienti corrosivi ricchi di cloruro e ad alta temperatura a causa del suo nichel del 50-55% e del 2,8-3,3% di molibdeno, ASTM A671 CC60 si basa sui rivestimenti per la protezione della corrosione, Poiché la sua base di acciaio al carbonio è meno intrinsecamente resistente. Incoloy 901 Offre una migliore resistenza alla corrosione rispetto a CC60 ma in genere non è conforme a NACE senza elaborazione specifica. Pipe API 5L X70, utilizzato in applicazioni simili, richiedono rivestimenti come 3LPE per la resistenza alla corrosione, Simile a CC60, ma potrebbe non soddisfare i requisiti di durezza NACE MR0175 senza controlli aggiuntivi. La capacità del tubo di funzionare in gasdotti a gas acido, combinato con il suo basso costo rispetto alle leghe di nichel, lo rende una scelta pratica per applicazioni di petrolio e gas in cui la resistenza di corrosione moderata è sufficiente con una protezione adeguata.

Produzione e lavorazione

La produzione di ASTM A671 CC60 CL22 S2 LSAW Tubo di Acciaio coinvolge la perdita di fusione elettrica con metallo di riempimento, Usando il grado ASTM A516 60 piatti. Il processo LSAW comporta piastre di rotolamento in una forma cilindrica, seguito dalla saldatura ad arco sommersa longitudinale (VISTO) Su superfici interne ed esterne per garantire una cucitura robusta. La saldatura viene rinforzata e pulita con pale sciarpe, Garantire una precisione dimensionale e una finitura liscia. Normalizzare il trattamento termico (Cl22) a 850–950 ° C., seguito da un raffreddamento dell'aria, viene applicato all'intero tubo, comprese saldature e haz, Per eliminare le sollecitazioni residue e migliorare la resistenza a bassa temperatura. Il requisito S2 impone il test di impatto a -46 ° C, Verificare le prestazioni in condizioni fredde.

La pipa subisce 100% Test radiografici (RT) Per Cl22 per rilevare le imperfezioni della saldatura, insieme all'idrostatico, ultrasonico, o test di corrente elevatore per garantire l'integrità. La conformità NACE MR0175 prevede il controllo della durezza e della microstruttura attraverso il trattamento termico e la selezione del materiale. Rispetto a Inconel 718, che richiede uno scioglimento del vuoto e trattamenti termici complessi (es, Soluzione ricottura a 1038 ° C), ASTM A671 CC60 è più semplice da produrre, Ridurre i costi. Incoloy 901 e i tubi API 5L X70 comportano anche processi più semplici di Inconel 718 ma può richiedere ulteriori test per il servizio acustico. Le dimensioni della pipa (1066.8 mm OD, 12.7 mm wt) sono raggiunti con il rotolamento e la saldatura precisi, Incontro con le tolleranze ASTM A671 per le applicazioni di grande diametro.

applicazioni

ASTM A671 CC60 CL22 S2 (-46° C) Nace Mr0175 LSAW Tubo di Acciaio è ampiamente utilizzato nelle industrie che richiedono prestazioni affidabili a basse temperature e in ambienti di servizio acumamente. Le sue applicazioni primarie includono linee di tronco di trasmissione principali per petrolio e gas, condutture di comunicazione di grandi stazioni, tubi di ingresso e uscita della caldaia, e archiviazione di produzione e scarico galleggiante (FPSO) tubazioni del modulo. La resistenza a bassa temperatura del tubo a -46 ° C lo rende adatto a climi freddi, Mentre la conformità NACE MR0175 garantisce la durabilità in ambienti contenenti H2S come i pozzi di gas acido. Il suo grande diametro (1066.8 mm) e moderato spessore della parete (12.7 mm) Supportare il trasporto di fluidi ad alta pressione in petrolchimico, Potenza termica, e industrie di trasmissione del gas.

A differenza di Inconel 718, Utilizzato in applicazioni aerospaziali e a gas acido ad alta temperatura (es, Componenti del motore a reazione), ASTM A671 CC60 è ottimizzato per bassa temperatura, progetti sensibili ai costi. Incoloy 901, impiegato in ambienti ad alto stress simili, manca il focus a bassa temperatura di CC60. I tubi API 5L X70 sono utilizzati in applicazioni simili ma potrebbero non soddisfare gli stessi requisiti di bassa temperatura o NACE senza personalizzazione. La versatilità del tubo, con finiture finali come smussate, pianura, o filettato, e rivestimenti come FBE o 3LPE, migliora la sua adattabilità per l'acqua, olio, e trasmissione del gas, renderlo una scelta preferita per i progetti infrastrutturali in ambienti difficili.

TOLLERANZE DIMENSIONALI

Le tolleranze dimensionali per ASTM A671 CC60 CL22 S2 LSAW Acciaio Tubo sono regolate da ASTM A671, Garantire precisione per applicazioni di grande diametro. Per un tubo con un diametro esterno di 1066.8 mm (42 pollici), La tolleranza è ± 0,5% del OD specificato (Circa ± 5,33 mm). La tolleranza dello spessore del muro per 12.7 mm è ± 12,5% (Circa ± 1,59 mm), Garantire una forza costante. La deviazione di rettilinea è limitata a 0.2% della lunghezza del tubo, Critico per lunghe condotte. La tolleranza alla circonferenza del tubo è ± 0,5% del OD specificato, e la tolleranza al peso è ± 10%, Garantire l'uniformità in progetti su larga scala.

Rispetto a Inconel 718 fucinati (ASTM B637: ± 0,25 mm per piccoli diametri), ASTM A671 CC60 ha tolleranze più libere a causa della sua dimensione più grande e focus strutturale. Incoloy 901 I forgiati seguono standard di precisione simili per inconali 718, mentre API 5L X70 Pipes (API 5L: ± 0,75% di, ± 10% in peso) avere tolleranze OD leggermente più strette ma tolleranze di spessore della parete comparabili. L'altezza della cucitura della saldatura è controllata per garantire una finitura liscia, e finali finali (es, Smussato) Incontra gli standard ASME B16.25. Queste tolleranze garantiscono un'installazione affidabile e prestazioni in applicazioni come tubazioni di trasmissione del gas, dove l'accuratezza dimensionale è fondamentale.

Specifiche tecniche e tabella dei parametri

La tabella seguente riassume i parametri chiave di ASTM A671 CC60 CL22 S2 (-46° C) NACE MR0175 LSAW Acciaio Tubo (1066.8 X 12.7 mm), Fornire un riferimento agli ingegneri.

Parametro	specificazione
Standard	ASTM A671 / ASME SA671
Grado	CC60 CL22 S2
Materiale	Grado ASTM A516 60
Diametro esterno	1066.8 mm (42 pollici)
Spessore della parete	12.7 mm
Composizione chimica	C: 0.04–0,27%, MN: 0.85–1,20%, P: ≤0,025%, S: ≤0,025%, Si: 0.15–0,40%, Al: ≥0,02%
Resistenza allo snervamento (min)	220 MPa (32 Ksi)
Resistenza alla trazione	415–550 MPA (60–80 ksi)
Allungamento (min)	≥27% (≤25 mm in peso)
Test d'impatto (S2)	-46° C, 14 J (separare), 18 J (media) per saldatura, HAZ, Metallo base
trattamento termico	Normalizzazione a 850-950 ° C., aria raffreddata (Cl22)
Nace Mr0175	Durezza ≤22 HRC, Resistenza SSC
Metodo di saldatura	LSAW (Saldatura ad arco sommerso)
test	100% RT, Idrostatica, ultrasonico, tensione, Piegare i test
Rivestimenti	Ep, PE, PP, FBE, olio anticorrosivo, zincatura, Varnishing
Fine di fine	Smussato, pianura, Filettato, accoppiato
applicazioni	Condotte petrolifere/gas, tubazioni della caldaia, petrolchimico, Moduli FPSO

Questa tabella fornisce una panoramica concisa delle specifiche del tubo, aiutare nelle decisioni di progettazione e approvvigionamento.

Confronto con Inconel 718, Incoloy 901, e API 5L X70

ASTM A671 CC60 CL22 S2 differisce significativamente da Inconel 718, Incoloy 901, e API 5L X70 in composizione, Proprietà, e applicazioni. INCONEL 718 (Resistenza allo snervamento 1035 MPa, 50–55% di nichel) eccelle in alta temperatura, ambienti corrosivi come pozzi aerospaziali e di gas acido, offrire una resistenza alla corrosione superiore ma a un costo significativamente più elevato. ASTM A671 CC60 (Resistenza allo snervamento 220 MPa) è ottimizzato per bassa temperatura, applicazioni sensibili ai costi, Faccio affidamento sui rivestimenti per la protezione della corrosione. Incoloy 901 (resistenza alla snervamento ~ 900 MPa, 40–45% di nichel) Fornisce una resistenza ad alta resistenza e corrosione per l'aerospaziale ma manca della resistenza a bassa temperatura e della conformità NACE di CC60 senza personalizzazione.

API 5L X70 (Resistenza allo snervamento 485 MPa, Resistenza alla trazione 570 MPa) viene utilizzato in applicazioni di pipeline simili, Offrire una resistenza più elevata di CC60 ma potenzialmente inferiore a bassa temperatura e conformità NACE se non specificamente elaborato. La normalizzazione e i test S2 di ASTM A671 CC60 garantiscono prestazioni superiori a -46 ° C, Mentre il suo CEV inferiore migliora la saldabilità rispetto a X70. La scelta dipende dai requisiti del progetto: INCONEL 718 per estrema corrosione e temperatura, Incoloy 901 per aerospaziale ad alta resistenza, API 5L X70 per condutture ad alta pressione, e ASTM A671 CC60 per i costi convenienti, Servizio acido a bassa temperatura.

Sfide e limitazioni

Nonostante i suoi vantaggi, ASTM A671 CC60 CL22 S2 TIPI AFFILE DI SFIDE. La sua base di acciaio al carbonio richiede i rivestimenti per resistere alla corrosione esterna, A differenza della resistenza intrinseca di Inconel 718. In servizio acido, La rigorosa aderenza alla durezza e ai controlli della microstruttura NACE MR0175 è fondamentale per prevenire SSC, richiedere un trattamento e test precisi termici. Il processo LSAW, sebbene economico per i diametri di grandi dimensioni, richiede saldatura di alta qualità per evitare difetti, con 100% RT aggiungendo ai costi di produzione. Le prestazioni a bassa temperatura a -46 ° C sono robuste, Ma le applicazioni al di sotto di questa temperatura possono richiedere gradi alternativi come ASTM A671 CC65 o CC70.

Rispetto all'API 5L X70, ASTM A671 CC60 ha una resistenza inferiore, limitando il suo utilizzo in condutture ad altissima pressione. INCONEL 718 e innoy 901, Mentre più forte, sono proibitivamente costosi per l'infrastruttura su larga scala. Installazione di tubi di grande diametro (1066.8 mm) richiede attrezzature specializzate, e la saldatura sul campo deve mantenere la conformità NACE. Queste sfide sono mitigate attraverso rivestimenti avanzati, Controllo di qualità rigoroso, e design adeguato, Garantire l'affidabilità del tubo in applicazioni esigenti come la trasmissione del gas e l'elaborazione petrolchimica.

Tendenze e innovazioni future

Il futuro dell'ASTM A671 CC60 CL22 S2 LSAW Acciaio Pipa è modellato da progressi nella produzione, Rivestimenti, e sostenibilità. Le innovazioni nella saldatura ad arco sommerso e nel monitoraggio della saldatura in tempo reale stanno migliorando la qualità della cucitura, Ridurre i difetti, e abbassando i costi. Ricerca sui rivestimenti avanzati, come FBE e 3LPE basati sulla nanotecnologia, sta migliorando la resistenza alla corrosione, estendendo la vita di servizio in ambienti difficili. L'integrazione degli strumenti digitali, come la manutenzione predittiva e il monitoraggio della pipeline, sta migliorando l'efficienza operativa e la sicurezza nelle applicazioni di petrolio e gas.

La crescente domanda di infrastrutture energetiche, in particolare nei climi freddi e nei giacimenti di gas acido, sta guidando l'uso di tubi conformi alla nace come ASTM A671 CC60. Pratiche sostenibili, come l'uso di acciaio riciclato e metodi di produzione a basse emissioni di carbonio, si stanno allineando con gli obiettivi ambientali. Rispetto a Inconel 718 e innoy 901, che stanno esplorando la produzione additiva per parti complesse, ASTM A671 CC60 si concentra sulla scalabilità economica per le condutture di grandi diametro. Man mano che le transizioni energetiche globali accelerano, Questo tubo rimarrà un componente critico, Supportare il trasporto fluido affidabile e sostenibile in condizioni difficili.

Conclusione

ASTM A671 CC60 CL22 S2 (-46° C) NACE MR0175 LSAW Acciaio Tubo (1066.8 X 12.7 mm) è un robusto, Soluzione economica per alta pressione, Applicazioni a bassa temperatura in ambienti di servizio aspro. La sua composizione chimica, Basato sul grado ASTM A516 60, garantisce la saldabilità e la tenacità, mentre si normalizza (Cl22) e test di impatto a -46 ° C (S2) Garantire le prestazioni in climi freddi. La conformità NACE MR0175 garantisce la resistenza a SSC, rendendolo ideale per gasdotti petroliferi e gas, tubazioni della caldaia, e applicazioni petrolchimiche. Il processo LSAW e test rigorosi (100% RT, Idrostatica) Garantire l'affidabilità per l'infrastruttura di grande diametro.

Rispetto a Inconel 718 e innoy 901, ASTM A671 CC60 offre una resistenza di resistenza e corrosione inferiore ma eccelle in sensibili ai costi, Applicazioni a bassa temperatura. Relativo all'API 5L X70, Fornisce resistenza a bassa temperatura superiore e conformità NACE. La tabella dei parametri dettagliata e le tolleranze dimensionali fornite sono una risorsa preziosa per gli ingegneri. Innovazioni future nella saldatura, Rivestimenti, e la sostenibilità migliorerà le sue prestazioni, Garantire il suo ruolo nelle infrastrutture critiche. ASTM A671 CC60 CL22 S2 rimane una testimonianza dell'equilibrio delle prestazioni, economia, e affidabilità nell'ingegneria moderna.
