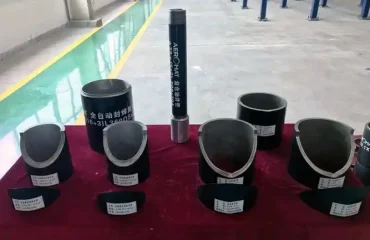

cotovelo solda revestimento bimetálico, Forrado Método Elbow para processamento

Resumo

A invenção relaciona-se com o campo da tecnologia de equipamento de transporte de gás natural gasoduto, em particular, a um método de processamento de um metal duplo folheados cotovelo solda. O modelo de utilidade caracteriza-se pelo facto da camada exterior de aço carbono do cotovelo e a camada interior da placa de aço à base de níquel são pressionados em um único tubo de aço revestido soldadas e, em seguida pressionado para dentro de uma estrutura de cotovelo, e a única costura de solda está disposta no lado do centro do arco interno. O processo de tubo de aço chapa folheada pressionando adopta o teste inicial pressionando, o processo de achatamento, o interior pressionando, a boca plana usinagem extremidade, o tratamento térmico e o tratamento de acabamento, assegurando assim a estabilidade da resistência à corrosão da camada de liga de revestimento, eo turno de trabalho de soldagem Quando o tubo reto é feita e soldagem automática é realizada, a eficiência da produção é alta.

Um tipo de método de processamento de um bimetálico folheados único cotovelo solda, caracterizado pelo facto do cotovelo compreende uma camada exterior de aço carbono e uma camada interna à base de níquel do aço, e compreende ainda os seguintes passos de processamento:

1) inicial de prensagem: Pressionando o primeiro é executada por dobragem do pneu com um cotovelo, e a costura de soldadura deve ser colocado no lado interior do arco. ao levantar, o espalhador e o conjunto de ferramentas em contacto com a camada interna deve ser soldada na superfície por meio de soldadura de arco de árgon. uma camada de aço inoxidável, o núcleo interno do cotovelo suporta o núcleo e a chave, e a extremidade é suportada por um disco, e é pressionada para dentro de um tubo;

2) processo de achatamento: o tubo prensado inicial é achatado para assegurar que a largura após o achatamento está 5 mm maior do que o diâmetro exterior do produto final do tubo, e é consistente com o diâmetro interior do pneu pressionado, deixando uma margem para o encolhimento;

3) Sem núcleo pressionando: prensagem sem núcleo é realizada no estado aquecido, utilizando o molde de formação pressionando, o produto é formado bem depois de pressionar, e a quantidade de desbaste de cada parte é pequeno, e a parede interna do cotovelo e a parede exterior do arco exterior estão assegurados para ser mínimo;

4) arrojado: cortar a provisão extremidade do cotovelo para controlar a provisão de corte para ser inferior ou igual a 10 mm;

5) usinagem extremidade plana: usar o torno para fazer o tratamento final plana, a quantidade restante após a transformação é 3-5 mm;

6) tratamento térmico: tratamento de têmpera, soldadura e selar as extremidades do cotovelo com 3 mm de chapa de aço antes de ser desactivada, assegurando a resistência à corrosão da camada exterior de aço carbono e a camada interior da placa de aço à base de níquel;

7) acabamento final: o diâmetro interior da extremidade é adicionada ao disco padrão, e a extremidade do pneu rodada é comprimido para assegurar o diâmetro interior da 0.5 tolerância mm;

8) beveling End: chanfradura da extremidade do cotovelo e alinhando o diâmetro interior e a usinagem da ranhura de soldagem;

9) tratamento de polimento da superfície: A superfície interior do tubo é polida com um pano roda de moagem, e o rebolo superfície exterior é polido.

2. O método para o processamento de um tipo bimetálico folheados único cotovelo de solda de acordo com a reivindicação 1, em que a camada exterior de aço carbono do cotovelo e a camada interior da placa de aço à base de níquel são pressionados em uma única solda. O tubo de aço revestido é pressionada para dentro de uma estrutura de cotovelo, e uma única solda é colocada no lado do centro do arco interno.

Campo técnico

[0001] A presente invenção refere-se ao campo de equipamento de tubagem de transporte de gás T, e mais particularmente, a um método para o processamento de um tipo de metal duplo revestido único cotovelo solda.

técnica de fundo

[0002] Alguns campos de gás natural desenvolvidos na China contêm uma grande quantidade de sulfeto de hidrogênio. A tubagem a partir da estação bem para o vegetal natural de purificação de gás é uma das condutas de recolha de mais perigosos. Geralmente é feita de materiais à base de níquel de camada única. Ele tem uma estrutura única, é caro, e tem uma fraca resistência à corrosão. No estado da técnica, o método de soldadura de tubo é geralmente usado para fabricar o ENCAIXES DE TUBULAÇÃO, a eficiência da produção é baixo, a carga de trabalho de soldagem é grande, e a qualidade da camada de revestimento à base de níquel é instável. A superfície do produto vai fazer com que o material de liga da camada de ligação a ser diluída, a instabilidade do componente elemento de liga irá resultar numa diminuição da resistência à corrosão, e o produto qualidade não é confiável. Ao mesmo tempo, a eficiência da produção é baixa e o custo de fabrico é alta.

Sumario da invenção

[0003] O objectivo da presente invenção é proporcionar um método para o processamento de um cotovelo-solda único de duplo metal revestido, o que evita a complexidade do processo de processamento da técnica anterior e da baixa produtividade. Assim eficazmente resolver os defeitos existentes no estado da técnica.

[0004] A fim de alcançar o objectivo acima, a solução técnica adoptada pela presente invenção é: o método de processamento do metal tipo duplo revestido único cotovelo solda, caracterizado pelo facto do cotovelo compreende uma camada exterior de aço carbono e uma chapa de aço à base de níquel. A camada também inclui os seguintes passos de processamento:

[0005] 1) inicial de prensagem: Pressionando o primeiro é realizado pressionando o pneu com um cotovelo, e a costura de soldadura deve ser colocado no lado interior do arco. ao levantar, o espalhador e o conjunto de ferramentas em contacto com a camada interior são para ser de árgon soldada na superfície. O método consiste em soldar uma camada de aço inoxidável, a parte interior do cotovelo suporta o núcleo interior e a tecla, e a parte de extremidade é suportada por um disco, e é pressionada para dentro de uma peça de tubo;

[0006] 2) processo de achatamento: o tubo prensado inicial é achatado para assegurar que a largura após o achatamento está 5 mm maior do que o diâmetro exterior do produto final do tubo, e é consistente com o diâmetro interior do pneu pressionado, deixando uma margem para o encolhimento ;

[0007] 3) Sem núcleo pressionando: prensagem sem núcleo é realizada sob o estado de aquecimento, utilizando uma matriz de moldação pressionando, e o produto é formado bem depois de pressionar, e a quantidade de desbaste de cada parte é pequeno, e a parede interna do cotovelo e a parede exterior do arco externo são asseguradas. Grosso;

[008] 4) traçagem: cortar a provisão extremidade do cotovelo, controlando a margem de corte é menor do que ou igual a 10 mm;

[0009] 5) usinagem extremidade da boca plana: utilizando um torno para terminar o processamento plana, a quantidade restante após a transformação é 3-5 mm;

[000] 6) tratamento térmico: tratamento de têmpera, soldadura e selar as extremidades do cotovelo com 3 mm de chapa de aço antes de ser desactivada, assegurando a resistência à corrosão da camada exterior de aço carbono e a camada interior da placa de aço à base de níquel;

[0011] 7) acabamento final: o diâmetro interior da extremidade é adicionada ao disco padrão, e a porção de extremidade é comprimido com um pneu rodada para garantir uma tolerância de 0.5 mm para o diâmetro interno;

[0012] 8) processamento final bisel: chanfro usinagem a extremidade do cotovelo e alinhando o diâmetro interior e a usinagem da ranhura de soldagem;

[0013] 9) tratamento de polimento da superfície: a superfície interior do elemento de tubo é polida por uma roda de moagem pano, e o rebolo superfície é polido.

[0014] A camada exterior de aço carbono do cotovelo e a camada interior da placa de aço à base de níquel são pressionados dentro de um tubo único-soldada de aço revestido e pressionado para dentro de uma estrutura de cotovelo, e uma única solda está disposta no lado do centro do arco interno.

[0015] Os efeitos benéficos da presente invenção são: o método de processamento do tipo bimetálico folheados único cotovelo solda, que adopte uma camada exterior de aço carbono e uma placa de aço da camada interior estrutura folheados à base de níquel e adopta um processo de tubo de aço chapa folheada pressionando. Através do teste inicial pressionando, processo de achatamento, nenhuma interior pressionando, usinagem extremidade plana, tratamento térmico e tratamento de acabamento, a estabilidade da resistência à corrosão da camada de liga de revestimento é assegurada, e o trabalho de soldagem é movido para o tubo reto e soldagem automática, de elevada eficiência de produção.

DESENHOS

[0016] O presente invento será ainda descrito a seguir em conjunto com os desenhos e formas de realização que acompanham.

1 é uma vista esquemática que mostra a estrutura da presente invenção;

2 é uma vista lateral esquemática da FIG esquerda. 1 da presente invenção.

[0019] Na figura: 1. camada exterior de aço carbono; 2. camada interna da placa de aço à base de níquel; 3. único solda.

descrição detalhada

Os princípios e características da presente invenção são descritos com referência aos desenhos anexos, que se destinam a ilustrar a invenção e não para limitar o âmbito da invenção.

[0021] Como mostrado nas FIGS. 1 e 2, o método para o processamento de um tipo único bimetálico folheados cotovelo solda é caracterizado pelo facto do cotovelo compreende uma camada exterior de aço carbono e uma camada interna à base de níquel do aço, e inclui ainda os seguintes passos de processamento:

[0022] 1) inicial de prensagem: Pressionando o primeiro é realizado pressionando o pneu com um cotovelo, e a costura de soldadura deve ser colocado no lado interior do arco. ao levantar, o espalhador e o conjunto de ferramentas em contacto com a camada interior são para ser de árgon soldada na superfície. O método consiste em soldar uma camada de aço inoxidável, a parte interior do cotovelo suporta o núcleo interior e a tecla, e a parte de extremidade é suportada por um disco, e é pressionada para dentro de uma peça de tubo;

[0023] 2) processo de achatamento: o tubo prensado inicial é achatado para assegurar que a largura após o achatamento está 5 mm maior do que o diâmetro exterior do produto final do tubo, e é consistente com o diâmetro interior do pneu pressionado, deixando uma margem para o encolhimento ;

[0024] 3) Sem núcleo pressionando: prensagem sem núcleo é realizada sob o estado de aquecimento, utilizando uma matriz de moldação pressionando, e o produto é formado bem depois de pressionar, e a espessura de cada parte é pequeno, e a parede interna do cotovelo e a parede exterior do arco externo são asseguradas. Grosso;

[0025] 4) traçagem: cortar a provisão extremidade do cotovelo, controlando a margem de corte é menor do que ou igual a 10 mm;

[0026] 5) usinagem extremidade da boca plana: utilizando um torno para terminar o processamento plana, a quantidade restante após a transformação é 3-5 mm;

[0027] 6) tratamento térmico: usando tratamento de têmpera, antes da têmpera, utilização 3 mm de chapa de aço para selar as extremidades do cotovelo, para garantir

A resistência à corrosão da camada exterior de aço carbono e a camada interna da folha de aço à base de níquel;

[0028] 7) acabamento final: o diâmetro interior da extremidade é adicionada ao disco padrão, e a porção de extremidade é comprimido pelo pneu rodada para garantir o diâmetro interno para garantir uma tolerância de 0.5 mm;

[0029] 8) processamento final bisel: chanfro usinagem a extremidade do cotovelo e alinhando o diâmetro interior e a usinagem da ranhura de soldagem;

[0030] 9) tratamento de polimento da superfície: a superfície interior do elemento de tubo é polida por uma roda de moagem pano, e o rebolo superfície exterior é polido.

Mais, a camada exterior de aço carbono 1 e o níquel do aço base camada interna 2 do cotovelo são pressionados em um tubo de aço única soldada folheados e pressionado para dentro de uma estrutura de cotovelo, ea única solda 3 está disposto no lado do centro do arco interno.

A descrição acima é apenas a forma de realização preferida da presente invenção, e não se destina a limitar a presente invenção. quaisquer modificações, substituições equivalentes, melhorias, etc., que estão incluídas no espírito e os princípios da presente invenção, devem ser incluídos na presente invenção. Dentro do âmbito de protecção da invenção.
