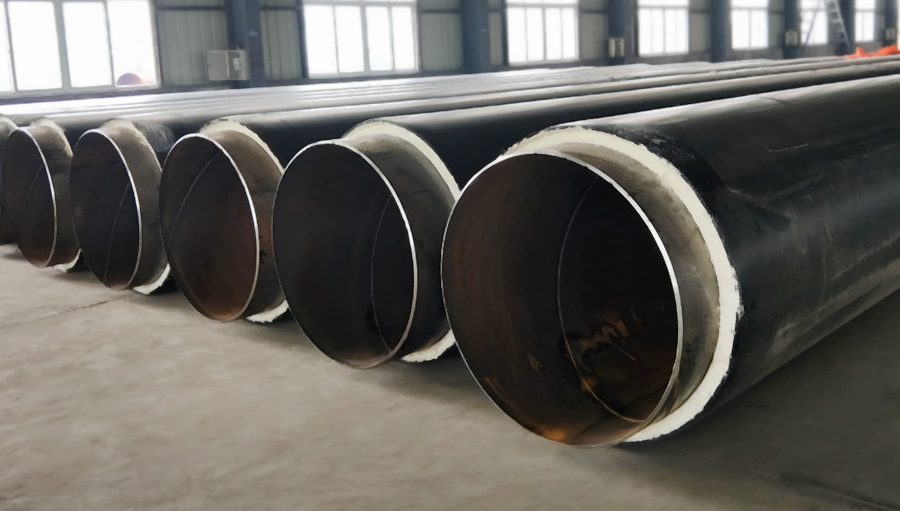

دفن البولي يوريثان أنابيب العزل مباشرة: التحليل الفني
دفن البولي يوريثان أنابيب العزل مباشرة, المعروف أيضًا باسم البولي إيثيلين عالي الكثافة (البولي ايثيلين عالي الكثافة) سترة البلاستيك البولي يوريثان أنابيب ما قبل المزارع, هي هياكل مركبة تضم أنبوب فولاذ عاملة لنقل الوسائط, طبقة عزل رغوة البولي يوريثان, وسترة واقية خارجي HDPE. تستخدم هذه الأنابيب على نطاق واسع في شبكات التدفئة والتبريد في المنطقة, قناة تهوية تكييف الهواء المركزي, والهندسة البلدية بسبب عزلها الحراري الممتاز, المقاومة للتآكل, والمتانة. يوفر هذا التحليل فحصًا مفصلاً لخصائص المواد الخاصة بهم, المعايير الفنية, خصائص الأداء, وميزات السلامة, بدعم من جداول البيانات والرؤى المقارنة.
1. خصائص المواد والتكوين الهيكلي
تتكون أنابيب العزل المدفونة مباشرة من ثلاث طبقات أولية: أنبوب فولاذي يعمل, طبقة عزل رغوة البولي يوريثان, وسترة واقية خارجي HDPE. أنبوب الصلب, مصنوعة عادة من الصلب منخفض الكربون (مثلا, Q235), بمثابة قناة لنقل الوسائط مثل الماء الساخن, البخار, أو السوائل المبردة. تضمن قوتها الميكانيكية السلامة الهيكلية تحت ضغوط التشغيل, تتراوح عادة من 0.4 إلى 2.5 الآلام والكروب الذهنية, اعتمادا على التطبيق. توفر طبقة رغوة البولي يوريثان العزل الحراري, مع الحد الأدنى من كثافة 60 كجم/متر مكعب لضمان انخفاض الموصلية الحرارية (ما يقرب من 0.024-0.028 w//(م · ك)). السترة الخارجية HDPE, مصنوعة من PE80 أو راتنجات عالية الجودة, يقدم مقاومة التآكل والحماية الميكانيكية, بكثافة أكبر من 940 كجم/متر مكعب.
خصائص رغوة البولي يوريثان ضرورية للأداء الحراري. يجب أن يكون الرغوة موحدة, الخلايا الدقيقة ذات حجم الخلية المتوسط لا يتجاوز 0.5 مم, معدل خلايا مغلقة على الأقل 88%, ومعدل امتصاص الماء أدناه 10%. هذه الخصائص تقلل من فقدان الحرارة وتمنع دخول الرطوبة, الذي يمكن أن يؤدي إلى تدهور أداء العزل. قوة العائد في جاكيت HDPE (≥19 ميجا باسكال) والاستطالة (≥350 ٪) ضمان المتانة ضد الضغوط البيئية, في حين أن معدل الانكماش الطولي بنسبة ≤3 ٪ يمنع التكسير أو التشوه. عند استخدام المواد المعاد تدويرها, يجب ألا تتجاوز نسبةها 15%, ويجب أن تكون نظيفة, مواد غير محررة من عملية التصنيع للحفاظ عليها جودة.
يتم تصنيع الهيكل المركب عن طريق الجمع بين الطبقات من خلال المعدات المتخصصة, ضمان رابطة قوية بين أنبوب الصلب, رغوة, وسترة HDPE. تم تصميم سمك طبقة العزل للحفاظ على درجة حرارة سطح السترة الخارجية أقل من 50 درجة مئوية أثناء التشغيل, تتراوح عادة من 30 إلى 100 مم حسب قطر الأنبوب (50-1200 مم) ومتطلبات التطبيق. الطاولة 1 يلخص خصائص المواد الرئيسية لرغوة البولي يوريثان وسترة HDPE.
<TD "الكثافة (كجم/متر مكعب)
| المواد | ملكية | مواصفات |
|---|---|---|
| رغوة البولي يوريثان | ≥60 | |
| متوسط حجم الخلية (مم) | ≤0.5 | |
| قوة الضغط الشعاعي (الآلام والكروب الذهنية) | ≥0.3 (في 10% تشوه) | |
| معدل امتصاص المياه (%) | ≤10 | |
| معدل الخلايا المغلقة (%) | ≥88 | |
| سترة HDPE | كثافة (كجم/متر مكعب) | ≥940 |
| قوة العائد الشد (الآلام والكروب الذهنية) | ≥19 | |
| استطالة (%) | ≥350 | |
| معدل الانكماش الطولي (%) | ≤3 |
2. المعلمات الفنية ومقاييس الأداء
يخضع أداء أنابيب العزل المدفونة بشكل مباشر من البولي يوريثان بمعاييرها الفنية, التي تضمن الكفاءة الحرارية, الاستقرار الميكانيكي, والمتانة البيئية. كثافة رغوة البولي يوريثان (-60 كجم/متر مكعب) ومعدل الخلايا المغلقة (≥88 ٪) من الأهمية بمكان لتقليل فقدان الحرارة, مع قيم الموصلية الحرارية عادة ما يكون أدناه 0.028 ث/(م · ك) في 50 درجة مئوية. قوة الضغط الشعاعي (≥0.3 ميجا باسكال و 10% تشوه) يضمن يمكن للرغوة تحمل الأحمال الخارجية أثناء الدفن, مثل ضغط التربة أو أحمال المرور, دون الانهيار. معدل امتصاص الماء (≤10%) يمنع دخول الرطوبة, التي يمكن أن تزيد الموصلية الحرارية أو تسبب تآكل أنبوب الصلب.
خصائص السترة الخارجية HDPE مهمة بنفس القدر. بكثافة ≥940 كجم/متر مكعب, توفر السترة حماية قوية ضد الأضرار الميكانيكية والعوامل البيئية مثل الأشعة فوق البنفسجية أو التعرض الكيميائي. قوة العائد الشد (≥19 ميجا باسكال) وارتفاع الاستطالة (≥350 ٪) السماح للسترلة لامتصاص الضغوطات دون تكسير, بينما معدل الانكماش الطولي (≤3 ٪) يضمن الاستقرار الأبعاد أثناء تقلبات درجة الحرارة. تم تصميم سمك طبقة العزل للتطبيق, يتم حسابها عادة باستخدام نماذج نقل الحرارة للحفاظ على درجة حرارة السطح الخارجي أقل من 50 درجة مئوية, ضمان السلامة وكفاءة الطاقة.
تحليل مقارن مع مواد العزل الأخرى, مثل الصوف المعدني أو البوليسترين الموسع, يظهر الأداء الحراري المتميز للبولي يوريثان بسبب انخفاض الموصلية الحرارية ومعدل الخلايا المغلقة العالية. على سبيل المثال, الصوف المعدني لديه توصيل حراري يتراوح بين 0.035-0.040 واط/(م · ك), أعلى بكثير من البولي يوريثان 0.024-0.028 واط////(م · ك). الطاولة 2 يقارن مقاييس الأداء الرئيسية لرغوة البولي يوريثان ضد مواد العزل البديلة, تسليط الضوء على مزاياها في تطبيقات التدفئة في المقاطعات.
| المواد | الموصلية الحرارية (ث/(م · ك)) | كثافة (كجم/متر مكعب) | امتصاص الماء (%) | معدل الخلايا المغلقة (%) |
|---|---|---|---|---|
| رغوة البولي يوريثان | 0.024-0.028 | ≥60 | ≤10 | ≥88 |
| الصوف المعدني | 0.035-0.040 | 80-150 | 20-30 | – |
| موسع البوليسترين | 0.030-0.035 | 15-30 | 2-4 | ≥95 |
3. الميزات والمزايا
توفر أنابيب العزل المدفونة مباشرة من البولي يوريثان العديد من المزايا التي تجعلها خيارًا مفضلاً للتدفئة في المنطقة, تبريد, والتطبيقات البلدية. أولاً, أنها تقلل بشكل كبير من تكاليف المشروع بسبب طبيعتها الجاهزة, الذي يقلل من الوقت في الموقع ووقت التثبيت. إن كفاءة العزل العالية لرغوة البولي يوريثان تقلل من فقدان الحرارة إلى 2-3 ٪ من إجمالي الطاقة المنقولة, بالمقارنة مع 5-10 ٪ للأنابيب المعزولة التقليدية, مما أدى إلى وفورات كبيرة في الطاقة. تقلل مقاومة التآكل في سترة HDPE الحاجة إلى طلاء واقية إضافية, زيادة تكاليف خفض.
تسهم العزل الممتاز للأنابيب ومقاومة التآكل في حياة خدمة طويلة, عادة ما يتجاوز 30 سنوات في ظل ظروف التشغيل العادية (مثلا, درجات حرارة تصل إلى 120 درجة مئوية لأنظمة الماء الساخن). سترة HDPE تحمي من العوامل البيئية, مثل رطوبة التربة أو التعرض الكيميائي, في حين أن معدل امتصاص الماء المنخفض في رغوة البولي يوريثان يمنع التدهور. يقلل التصميم المضغوط من استخدام الأراضي مقارنة بالأنظمة التقليدية القائمة على الخندق, وطريقة الدفن المباشرة تسرع البناء, تقليل الاضطراب البيئي.
السلامة هي ميزة رئيسية أخرى. القوة الميكانيكية العالية لسترة HDPE وقدرة الرغوة على الحفاظ على درجات حرارة السطح الخارجي المنخفضة (<50درجة مئوية) تقليل خطر الحروق أو المخاطر البيئية. تتوافق الأنابيب أيضًا مع طرق وضع متعددة - دفن توجيه, النفقات العامة, أو الخندق - تقديم المرونة لمتطلبات المشروع المختلفة. الطاولة 3 يلخص مزايا التكلفة والأداء مقارنة مع أنابيب الصلب التقليدية مع عزل خارجي.
| نوع الأنبوب | فقدان الحرارة (%) | خدمة الحياة (سنوات) | تكلفة التثبيت (USD/M.) | تكلفة الصيانة (USD/M/Year) |
|---|---|---|---|---|
| البولي يوريثان دفن مباشرة | 2-3 | ≥30 | 50-80 | 1-2 |
| الصلب المعزول التقليدية | 5-10 | 15-20 | 80-120 | 3-5 |
4. اعتبارات السلامة والتطبيق
تعتبر سلامة أنابيب العزل المدفونة مباشرة من البولي يوريثان عاملاً حاسماً في اعتمادها على نطاق واسع. الهيكل المركب, تضم سترة HDPE الخارجية, رغوة البولي يوريثان العازلة, وأنبوب فولاذي داخلي, تم تصميمه لتحمل الضغوط التشغيلية والبيئية. سترة HDPE, مع قوة الشد من -19 ميجا باسكال واستطالة ≥350 ٪, يوفر حماية قوية ضد الأضرار الميكانيكية والتآكل, ضمان سلامة الأنبوب في البيئات القاسية, مثل التربة الحمضية أو ظروف الرطوبة العالية. هيكل الخلية المغلقة لرغوة البولي يوريثان (≥88 ٪) يقلل من دخول الماء, تقليل خطر التآكل في أنبوب الصلب.
تعزز قدرة طبقة العزل على الحفاظ على درجة حرارة السطح الخارجي أقل من 50 درجة مئوية السلامة عن طريق منع الحروق أثناء الصيانة أو الاتصال العرضي. يتم تحقيق ذلك من خلال التحكم الدقيق في سمك الرغوة, يتم حسابها عادة باستخدام معادلات نقل الحرارة بناءً على درجة حرارة التشغيل (مثلا, 80-120 درجة مئوية لأنظمة التدفئة) والظروف المحيطة. توافق الأنابيب مع الدفن المباشر, النفقات العامة, أو طرق وضع الخندق يسمح بالتثبيت الآمن في إعدادات متنوعة, من خطوط الأنابيب الحضرية إلى المرافق الصناعية.
جودة التحكم أثناء التصنيع يضمن السلامة والأداء. يجب أن تكون سترة HDPE خالية من العيوب مثل الشقوق, الفراغات, أو الفقاعات, ويجب أن تلبي رغوة البولي يوريثان معايير صارمة للكثافة, حجم الخلية, وقوة الضغط. اختبار غير مدمر, مثل الفحص بالموجات فوق الصوتية لحامول أنابيب الصلب, يضمن النزاهة الهيكلية. الطاولة 4 يقارن ميزات السلامة للبولي يوريثان المدفونة مباشرة ضد مواد بديلة مثل البلاستيك المقوى بالزجاج (GRP) السترات.
| المواد | المقاومة للتآكل | ماكس. درجة حرارة التشغيل (درجة مئوية) | درجة حرارة السطح (درجة مئوية) | خدمة الحياة (سنوات) |
|---|---|---|---|---|
| سترة HDPE | ممتاز | 120 | ≤50 | ≥30 |
| سترة GRP | جيد | 100 | ≤60 | 20-25 |
استنتاج
توفر أنابيب العزل المدفونة مباشرة من البولي يوريثان حلاً قويًا للتدفئة في المنطقة, تبريد, والتطبيقات البلدية بسبب عزلها الحراري الممتاز, المقاومة للتآكل, وحياة الخدمة الطويلة. مزيج من طبقة عزل رغوة البولي يوريثان عالية الكثافة والسترة الخارجية HDPE يضمن فقدان الحرارة المنخفضة, المتانة الميكانيكية, وحماية البيئة. المعايير الفنية, مثل كثافة الرغوة (-60 كجم/متر مكعب), معدل الخلايا المغلقة (≥88 ٪), وقوة الشد HDPE (≥19 ميجا باسكال), حاسمة في الأداء. يسلط التحليل المقارن الضوء على مزاياها على مواد العزل التقليدية وأنظمة الأنابيب, بما في ذلك انخفاض التكاليف, انخفاض فقدان الحرارة, وتعزيز السلامة. تلبي هذه الأنابيب معايير الصناعة الصارمة, جعلهم خيارًا موثوقًا لمشاريع البنية التحتية الحديثة.
