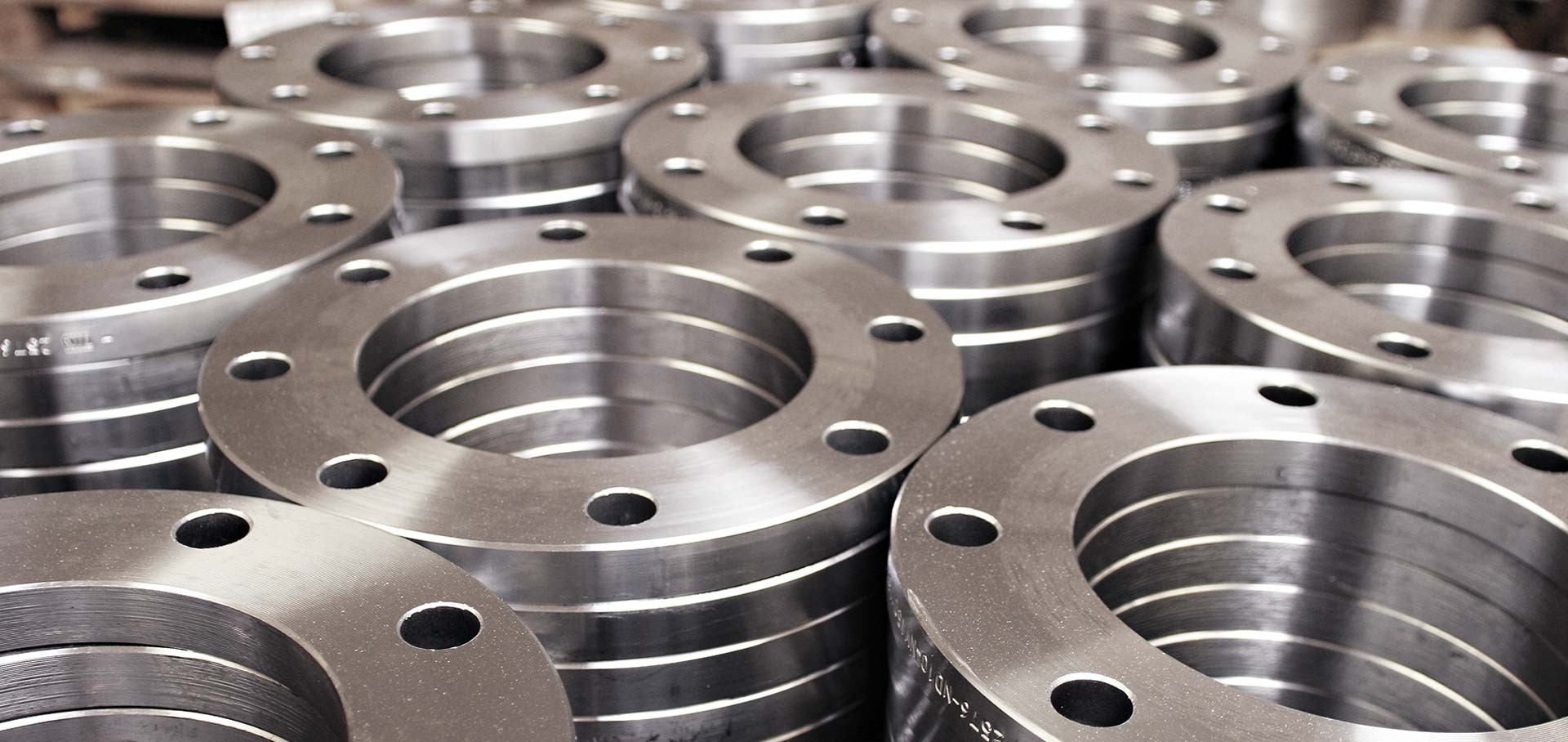

الفرق بين الجدول الزمني وسمك الجدار في الشفاه المزورة من الفولاذ المقاوم للصدأ
الفرق بين الجدول الزمني و سمك الجدار في الشفاه المزورة من الفولاذ المقاوم للصدأ تكمن في تعريفاتها, الاستخدام, وكيف ترتبط بأبعاد الأنابيب والشفة. أدناه هو مفصل, علمي, والتفسير المدعوم للبيانات, بما في ذلك المقارنات والجداول لتوضيح هذه المفاهيم.
1. تعريف الجدول الزمني
- الجدول الزمني (SCH) هو رقم بدون أبعاد يمثل سلسلة من سماكة الجدار للأنابيب أو الشفاه. إنه مشتق من نسبة ضغط تصميم الأنبوب (ف) للإجهاد المسموح به (أ) من المادة في درجة حرارة التصميم, مضروبة من قبل 1000:
Schedule = (P / σ) × 1000 - إنه نظام موحد قدمه ANSI (المعهد الوطني الأمريكي للمعايير) لتصنيف الأنابيب والتجهيزات بسماكة الجدار الخاصة بهم بالنسبة لحجم الأنبوب الاسمي (مصادر القدرة النووية).
- أرقام الجدول الزمني تفعل ليس تمثل سمك جدار معين ولكن بالأحرى أ سلسلة من السمك التي تختلف مع حجم الأنابيب الاسمية. على سبيل المثال, SCH 10, SCH 40, SCH 80, إلخ, هي جداول شائعة, بأرقام أعلى تشير إلى جدران أكثر سمكا.
- لأنابيب الفولاذ المقاوم للصدأ, غالبًا ما يكون الجداول الزمنية “S” لاحقة (مثلا, 10S, 40S, 80S) للتمييز عن جداول الصلب الكربوني.
- يضمن الجدول أن الأنابيب والشفاه من نفس الحجم الاسمي ولكن يمكن مطابقة تصنيفات الضغط المختلفة بشكل صحيح.
2. تعريف سمك الجدار
- سمك الجدار هل السماكة المادية الفعلية للأنبوب أو مادة الحافة عند نقطة معينة, عادة ما يتم قياسها بالملليمترات أو بوصة.
- للاشلام المزورة من الفولاذ المقاوم للصدأ, عادة ما يتم قياس سمك الجدار في مركز الحافة, حيث تتصل الحافة بالأنبوب. يجب أن يتطابق هذا السماكة مع سماكة الجدار للأنبوب المقابل لضمان ملاءمة آمنة ومناسبة.
- يختلف سمك الجدار اعتمادًا على حجم الأنابيب الاسمية, الجدول الزمني, وفئة الضغط من الحافة.
الاختلافات الرئيسية بين الجدول الزمني وسمك الجدار
| وجه | الجدول الزمني (SCH) | سمك الجدار |
|---|---|---|
| تعريف | رقم غير أبعاد يمثل سلسلة من سماكة الجدار على أساس ضغط التصميم والإجهاد المسموح به | السمك المادي الفعلي للأنبوب أو جدار الحافة |
| قصد | توحيد سمك الأنابيب/الحافة لتصنيفات وأحجام ضغط مختلفة | يضمن القوة الميكانيكية وتناسب الأنابيب/الحافة |
| وحدة القياس | لا أحد (أبعاد) | ملليمتر (مم) أو بوصة (في) |
| علاقة بحجم الأنابيب | ينطبق رقم الجدول على سلسلة حجم الأنبوب الاسمية, يختلف سمك الجدار مع NPs والجدول الزمني | القياس المباشر, يختلف مع الجدول الزمني وحجم الأنابيب |
| الاستخدام | تستخدم لتحديد سلسلة سماكة الأنابيب/الحافة أثناء المشتريات والتصميم | تستخدم أثناء التصنيع و جودة مراقبة |
| أمثلة | SCH 10S, SCH 40, SCH 80S | 2.9 سم سمك الجدار MM لـ SCH 10s في بعض NPs |
العلاقة بين الجدول الزمني وسمك الجدار في الشفاه المزورة من الفولاذ المقاوم للصدأ
على يحدد رقم الجدول سماكة الجدار لحجم الأنبوب الاسمي معين. على سبيل المثال, سيكون للأنبوب بحجم 2 بوصة مع SCH 10s جدار أرق من نفس الأنبوب مع SCH 40S.
في الشفاه المزورة من الفولاذ المقاوم للصدأ, سمك الحافة (خاصة في المحور) يجب أن يتطابق مع سمك الجدار لجدول الأنبوب الذي تم تصميمه ليناسب. هذا يضمن عدم عدم تطابق في الأقطار الداخلية, تجنب مقاومة التدفق أو انخفاضات الضغط.
يعتمد سمك الحافة أيضًا على فئة الضغط (مثلا, 150#, 300#, 600#), مع فئات أعلى تتطلب شفات أكثر سمكا.
مقارنة البيانات العلمية والهندسية
ANSI B36.10 و B36.19 بيانات سماكة الجدار الجدول الزمني للأنابيب (بوصة)
| مصادر القدرة النووية (في) | خارج القطر (التطوير التنظيمي) | SCH 10S سمك الجدار | SCH 40S سمك الجدار | SCH 80S سمك الجدار |
|---|---|---|---|---|
| 1/2 | 0.840 | 0.065 | 0.083 | 0.109 |
| 1 | 1.315 | 0.065 | 0.133 | 0.179 |
| 2 | 2.375 | 0.083 | 0.154 | 0.218 |
| 4 | 4.500 | 0.109 | 0.237 | 0.337 |
| 6 | 6.625 | 0.147 | 0.280 | 0.432 |
ملاحظة: “S” تشير اللاحقة إلى جداول الفولاذ المقاوم للصدأ لكل ANSI B36.19.
سمك شفة الفولاذ المقاوم للصدأ مقابل. حجم الأنابيب الاسمية والجدول الزمني
| مصادر القدرة النووية (في) | سمك شفة (في) للفئة 150 | سمك شفة (في) للفئة 300 | سمك جدار الأنابيب النموذجي (انحراف 40s) |
|---|---|---|---|
| 1/2 | 0.44 | 0.56 | 0.083 |
| 2 | 0.62 | 0.81 | 0.154 |
| 6 | 0.88 | 1.12 | 0.280 |
| 12 | 1.12 | 1.50 | 0.406 |
شرح مفصل للمفاهيم
الجدول الزمني كمعلمة تصميم
الجدول مستمد من صيغة بارلو, الذي يربط سماكة جدار الأنابيب بالضغط والقوة المادية:
t = (p × د) / (2 × S × E + p × y)
- t = سمك الجدار
- P = ضغط التصميم
- د = قطر الأنابيب
- s = الإجهاد المسموح به
- ه = كفاءة مفصل اللحام
- y = معامل
يقوم الجدول بتبسيط هذا إلى سلسلة موحدة لمواصفات وشراء سهلة.
سمك الجدار كمعلمة تصنيع
- سمك الجدار هو قياس مباشر يضمن أن الأنبوب أو شفة يمكن أن يقاوم الضغط المحدد والضغوط الميكانيكية.
- في الشفاه المزورة, سمك في المحور أمر بالغ الأهمية للحام والقوة الميكانيكية.
- يمكن أن يسبب سمك الجدار غير المتطابق بين الأنابيب والشفة فشلًا أو تسربًا ميكانيكيًا.
جدول الملخص: الجدول الزمني مقابل. سمك الجدار في الشفاه المزورة من الفولاذ المقاوم للصدأ
| ميزة | الجدول الزمني (SCH) | سمك الجدار |
|---|---|---|
| طبيعة | رقم تصنيف الأبعاد | القياس المادي |
| أساس | محسوبة من ضغط التصميم والمواد المسموح بها الإجهاد | سمك فعلي من الحافة أو جدار الأنابيب |
| التطبيق | يحدد سلسلة من سماكة الجدار للأنابيب والشفاه | يضمن النزاهة الميكانيكية وملاءمة |
| العلاقة بالحجم الاسمي | يمكن أن يكون لنفس NPs جداول متعددة | يختلف السماكة مع الجدول الزمني و NPs |
| المعايير | ANSI B36.10 (الكربون الصلب), ANSI B36.19 (الفولاذ المقاوم للصدأ) | تم قياسها وفقًا لـ ASME B16.5 للشفاه |
| أهمية في الشفاه | يجب أن يتطابق جدول الشفة | يجب أن يتطابق سمك السمك في المحور |
استنتاج
الجدول الزمني هو نظام تصنيف موحد يمثل سلسلة من سماكة الجدار للأنابيب والشفاه, بناءً على ضغط التصميم وقوة المواد.
سمك الجدار هل السمك المادي الفعلي للأنبوب أو الحافة, حاسم للقوة الميكانيكية والملاءمة المناسبة.
في الشفاه المزورة من الفولاذ المقاوم للصدأ, سمك جدار الحافة (خاصة في المحور) يجب أن تتطابق مع سماكة جدار جدول الأنابيب لضمان التوافق, السلامة الهيكلية, وتجنب اضطرابات التدفق.
يعد فهم كل من المفاهيم وعلاقتهما ضروريًا لاختيار مزيج الشفة والأنابيب الصحيحة للتطبيقات ذات الضغط العالي والمقاوم للتآكل.
إذا أردت, يمكنني تقديم جداول مفصلة لأحجام الأنابيب, جداول, وسمك الحافة المقابلة لدرجات معينة من الفولاذ المقاوم للصدأ أو فصول الضغط. هل تريد ذلك?
