12Cr1MoV, ASTM A335 P11, Analyse technique des tuyaux en acier allié EN 16Mo3

La Trinité à haute température: Une analyse métallurgique et technique comparative du 12Cr1MoV, ASTM A335 Catégorie P11, et tuyaux en acier allié résistant au fluage EN 16Mo3

Les industries modernes de production d’électricité et pétrochimique fonctionnent sous d’immenses contraintes thermiques et mécaniques., s'appuyant sur des matériaux métalliques spécialisés capables de maintenir l'intégrité structurelle et des performances mécaniques prévisibles sur des périodes prolongées à des températures qui provoqueraient une défaillance catastrophique des aciers au carbone conventionnels à cause de phénomènes tels que le fluage, oxydation, et graphitisation. Dans cet environnement d’ingénierie à enjeux élevés, le chrome-molybdène faiblement allié ($\texte{Cr-Mo}$) les aciers sont les bêtes de somme indispensables, formant la structure fondamentale des tubes de surchauffeur, en-têtes, tuyauterie de vapeur, et récipients sous pression. Les trois grades identifiés : le 12Cr1MoV chinois (Norme GB), l'américain ASTM A335 Grade P11 (et son homologue forgé A369 Grade FP12), et la norme européenne EN 16Mo3 – ne représentent pas seulement des variantes régionales d'un concept similaire, mais des solutions métallurgiques distinctes conçues pour atteindre différents niveaux de performances dans le même spectre de haute température. Une analyse technique complète révèle que même si les trois partagent le noyau $text{Cr-Mo}$ mécanisme qui confère une résistance au fluage, ils divergent considérablement dans la stratégie d'alliage, entraînant de profondes différences dans la résistance à la rupture par fluage, Complexité de fabrication, et, finalement, contexte d'application idéal, nécessitant une compréhension approfondie de leurs métallurgies comparatives pour un approvisionnement et une conception mondiaux optimisés.

1. L’impératif des hautes températures: Définir l'acier résistant au fluage



La nécessité de ces aciers faiblement alliés est dictée par le principal mode de défaillance en service à haute température.: ramper. Le fluage dépend du temps, déformation permanente d'un matériau sous une charge mécanique constante à des températures supérieures à environ $0.3$ À $0.5$ fois sa température de fusion absolue. Pour l'acier fonctionnant dans la tranche de 450 $^{\circ}\texte{C}$ à 600 $^{\circ}\texte{C}$ plage typique de la production de vapeur, le fluage se manifeste par un mouvement et un réarrangement progressifs de la structure du réseau cristallin, conduisant finalement à la formation de vides, croissance de fissures intergranulaires, et rupture catastrophique bien en dessous de la limite d’élasticité à température ambiante du matériau. Toute la philosophie de conception des canalisations critiques à haute température repose sur le retardement de ce mécanisme de rupture par fluage sur une durée de vie opérationnelle de 20 à 30 ans..

La solution pionnière dans ces alliages est l'introduction de quantités contrôlées de chrome ($\texte{Cr}$) et molybdène ($\texte{Mo}$). Le chrome améliore principalement la résistance à l'oxydation et à la corrosion en formant une couche d'oxyde de surface stable, ce qui est indispensable dans les environnements vapeur ou fumées. Molybdène, cependant, est le véritable inhibiteur de fluage. Les atomes de molybdène se substituent au réseau de fer et, crucialement, forme stable, carbures finement dispersés ($\texte{m}_{23}\texte{C}_{6}$ et $texte{Mo}_{2}\texte{C}$) qui précipitent le long des joints de grains et dans la matrice de ferrite. Ces fins précipités de carbure bloquent efficacement les dislocations (défauts dans la structure cristalline), entravant considérablement le mouvement du réseau nécessaire à la déformation par fluage. Les trois qualités examinées sont toutes des dérivés de ce $text fondamental{Cr-Mo}$ principe, pourtant, ils emploient des proportions et des calculs uniques, dans le cas du 12Cr1MoV, un troisième élément d'alliage essentiel qui modifie complètement son profil de performance.

Les lignes de base: P11 et 16Mo3

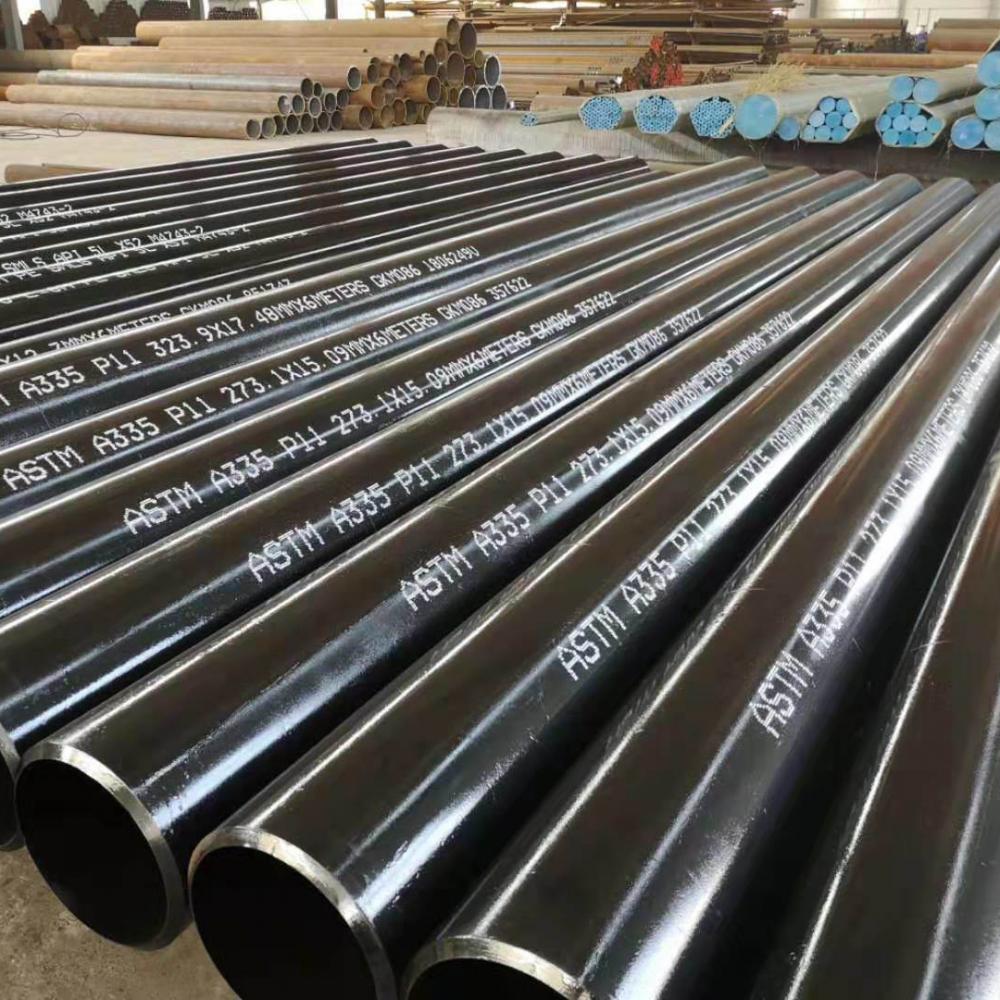

L'ASTM A335 P11 ($\sim 1.25\% \texte{ Cr} – 0.5\% \texte{ Mo}$) la note est souvent considérée comme la référence mondiale pour cette catégorie, un outil de travail utilisé universellement dans les chaudières à pression modérée et les systèmes de raffinage jusqu'à environ 550 $^{\circ}\texte{C}$. Il offre un excellent équilibre entre le coût, Résistance au fluage, et propriétés de fabrication/soudage prévisibles. La qualité EN 16Mo3, inversement, représente l'extrémité inférieure du spectre des services publics à haute température. Sa chimie est dominée par le Molybdène ($\sim 0.3\%$ À $0.5\% \texte{ Mo}$) avec du chrome spécifié très faible ou négligeable (souvent en dessous $0.3\%$). Cela rend le 16Mo3 très efficace pour une résistance au fluage jusqu'à environ 500 $^{\circ}\texte{C}$ et excellent pour les récipients sous pression où seule une résistance modérée à l'oxydation est requise, mais il possède la complexité d'alliage la plus faible parmi les trois.

L'hybride performant: 12Cr1MoV



La norme chinoise 12Cr1MoV (se rapprochant souvent d'un $1\% \texte{ Cr} – 1\% \texte{ Mo}$ base) se distingue fondamentalement par l'inclusion délibérée de Vanadium (V). Ce simple ajout augmente la complexité métallurgique de l’alliage et, Par conséquent, ses performances de rupture de fluage réalisables au-delà des capacités des systèmes P11 et 16Mo3 plus simples. L'analyse de ces trois niveaux est fondamentalement une analyse de la manière dont $text{Cr}$, $\texte{Mo}$, et $texte{V}$ interagir pour dicter les limites opérationnelles des infrastructures critiques.

2. Divergence métallurgique: Le rôle de la teneur en vanadium et en chrome



L’écart de performance entre ces trois normes n’est pas accidentel; c'est la conséquence directe de spécificités, stratégies d'alliage sur mesure conçues pour contrôler la cinétique de précipitation et la stabilité du carbure à des températures élevées. La principale divergence réside dans la présence de Vanadium dans 12Cr1MoV et dans les différences $text{Cr}$ et $texte{Mo}$ ratios.

L'effet vanadium dans 12Cr1MoV: Résistance supérieure au fluage



L'inclusion du Vanadium ($\texte{V}$) dans l'alliage 12Cr1MoV (Typiquement $0.20\%$ À $0.30\%$ $\texte{V}$) est une approche sophistiquée pour maximiser la résistance au fluage à long terme. Le vanadium se combine au carbone pour former des particules ultra fines, Carbures de vanadium stables ($\texte{Capital-risque}$). Ces $text{Capital-risque}$ les particules sont nettement plus petites, plus nombreux, et plus stable thermiquement que le $text{Cr}$ et $texte{Mo}$ carbures ($\texte{m}_{23}\texte{C}_{6}$) qui dominent la microstructure du P11 et du 16Mo3.

Le mécanisme critique est le renforcement des précipitations. Ces $text ultra-fins{Capital-risque}$ les précipités sont dispersés dans toute la matrice, agissant comme hautement efficace, des barrières persistantes au glissement des luxations et aux mécanismes de récupération – les processus mêmes qui conduisent au fluage. Contrairement à $texte{m}_{23}\texte{C}_{6}$ carbures, qui peuvent grossir et perdre leur efficacité d'épinglage au fil de dizaines de milliers d'heures de service, $\texte{Capital-risque}$ les précipités conservent leur taille et leur répartition pendant des périodes beaucoup plus longues, permettant au 12Cr1MoV de supporter des contraintes plus élevées pendant des durées plus longues à la même température élevée, ou pour maintenir la contrainte de conception à une température légèrement supérieure à P11. Cette supériorité métallurgique fait du 12Cr1MoV le choix privilégié dans les applications utilitaires chinoises très exigeantes où une durée de vie prolongée et un remplacement minimal des composants sont primordiaux., le plaçant dans une catégorie de performances plus élevée que le simple $1.25\% \texte{ Cr} – 0.5\% \texte{ Mo}$ alliage de P11.

Le rôle de l’équilibre chrome et molybdène



Les différences entre les grades ASTM P11 et EN 16Mo3 mettent en évidence l'utilisation adaptée de $text{Cr}$ et $texte{Mo}$:

• P11 ($\sim 1.25\% \texte{ Cr} – 0.5\% \texte{ Mo}$): La teneur relativement élevée en chrome offre une excellente résistance à l'oxydation, ce qui le rend adapté aux environnements où la corrosion par la vapeur ou l'air est un facteur. Le $0.5\% \texte{ Mo}$ offre une résistance fiable au fluage jusqu'à 550 $^{\circ}\texte{C}$. Cet équilibre fait du P11 un choix polyvalent et prévisible, nécessitant souvent des contrôles de soudage moins stricts que le $text{V}$-contenant 12Cr1MoV.

• 16Mo3 ($\sim 0.3\% \texte{ Mo}, \texte{ faible } \texte{Cr}$): Le $text inférieur{Cr}$ le contenu indique que le principal moteur de performance est le molybdène, ciblant la résistance au fluage et empêchant la graphitisation (la décomposition de la cémentite en ferrite et graphite instable, un mode de défaillance historique majeur dans les aciers faiblement alliés). 16Le Mo3 est conçu pour les applications d'appareils sous pression où une résistance élevée à l'oxydation est moins critique que la résistance fondamentale au fluage dans le modèle à 450 $^{\circ}\texte{C}$ à 500 $^{\circ}\texte{C}$ Intervalle. La chimie de son alliage plus simple se traduit souvent par une fabrication plus facile et un coût des matériaux inférieur., le positionnant comme le cheval de bataille des services publics pour les normes européennes.

Le 12Cr1MoV, avec son $text{Cr}$, $\texte{Mo}$, et $texte{V}$ complexité, exige le traitement thermique et le contrôle du soudage les plus rigoureux, mais offre la plus grande stabilité au fluage, alors que le 16Mo3 est plus simple mais limité aux températures plus basses, et P11 fournit l'équilibre, solution intermédiaire polyvalente pour une utilisation globale.

3. fabrication, traitement thermique, et contraintes de soudabilité



Les véritables performances de ces aciers résistant au fluage ne sont pas déterminées uniquement par la chimie de la poche., mais par le traitement thermique obligatoire qui contrôle la microstructure et les procédures de soudage ultérieures qui maintiennent l'intégrité métallurgique du joint. Les trois qualités nécessitent un contrôle critique à ces étapes, mais les exigences spécifiques augmentent avec la complexité de l'alliage.

Normalisation et trempe obligatoires



Pour P11 et 12Cr1MoV, la microstructure finale doit être obtenue par normalisation et trempe. Normalisation (chauffer l'acier au-dessus de sa température de transformation et refroidir à l'air) affine la structure du grain et assure un point de départ uniforme. Trempe (réchauffage à une température sous-critique, généralement autour de 650 $^{\circ}\texte{C}$ à 750 $^{\circ}\texte{C}$) est l'étape cruciale: il transforme la structure martensitique/bainitique durcie en un matériau stable, bainite trempée plus douce ou structure ferritique-bainique trempée, et, le plus important, provoque le $text prévu{Cr-Mo}$ et $texte{V}$ carbures à précipiter dans leur optimisé, configuration résistante au fluage. Si la trempe est insuffisante, le matériau est trop fragile; si c'est excessif, les carbures grossissent prématurément, diminuer la résistance au fluage.

À cause du Vanadium dans 12Cr1MoV, qui nécessite des températures plus élevées pour son $text{Capital-risque}$ les carbures précipitent complètement, la température et la durée de revenu requises sont souvent plus élevées et contrôlées de manière plus critique que celles du P11. 16Mo3, étant un alliage plus simple, peut parfois permettre un recuit complet ou un traitement thermique plus simple, mais nécessite généralement un processus de normalisation et de revenu pour atteindre les propriétés mécaniques et de fluage certifiées.

traitement thermique après soudage (PWHT) Impératif

La soudure des trois $text{Cr-Mo}$ Les alliages sont considérés comme une opération critique nécessitant un contrôle strict du préchauffage et du traitement thermique après soudage. (PWHT). Pendant le processus de soudage, l'apport de chaleur crée un effet localisé, Zone affectée par la chaleur à refroidissement rapide (ZAT), ce qui entraîne la formation de particules fragiles, martensite ou bainite non trempée. Si laissé non traité, c'est dur, la ZAT fragile est très sensible à la fissuration induite par l'hydrogène (CE) et réduit considérablement la ductilité et la durée de vie du matériau.

PWHT (généralement effectué entre 680 $^{\circ}\texte{C}$ et 760 $^{\circ}\texte{C}$) est obligatoire pour que ces notes atteignent deux objectifs:

1. 1. Soulagement du stress: Soulager les contraintes résiduelles élevées induites par le soudage.

1. Retrempe microstructurelle: Ramollir la ZAT fragile et reprécipiter le $text{Cr-Mo}$ carbures dans le métal soudé et HAZ dans leur écurie, configuration résistante au fluage, s'assurer que la durée de vie du joint au fluage correspond à celle du tuyau parent.

La teneur plus élevée en alliage de 12Cr1MoV, en particulier le Vanadium, en fait le plus exigeant en termes de procédure de soudage. Il nécessite des températures de préchauffage plus élevées et un PWHT contrôlé plus précisément pour garantir que le revenu complet et l'optimisation du carbure sont obtenus dans l'ensemble des microstructures complexes.. Le P11 est légèrement moins exigeant, tandis que le 16Mo3 est le plus indulgent, pourtant, tous nécessitent des cycles thermiques contrôlés pour garantir l'intégrité des joints à haute température.

4. Contexte d'application et mesures de performances (Analyse comparative)



La sélection parmi 12Cr1MoV, P11/FP12, et 16Mo3 est en fin de compte une décision économique basée sur la température de fonctionnement maximale requise, Pression de conception, et durée de vie prévue du composant, encadré dans les normes régionales et l’acceptabilité réglementaire.

Caractéristiques	Go 12Cr1MoV (Allié en V)	ASTM A335 Catégorie P11 (1.25Cr-0.5Mo)	Un 16Mo3 (Mo-allié)
Élément d'alliage clé	Vanadium ($\texte{V}$) pour le durcissement par précipitation	chrome ($\texte{Cr}$) et molybdène ($\texte{Mo}$)	Molybdène ($\texte{Mo}$) pour la résistance au fluage
$texte typique{Cr}$ Contenu	$\sim 1.0\% \texte{ Cr}$	$1.00\% – 1.50\% \texte{ Cr}$	$\leq 0.30\% \texte{ Cr}$ (faible/aucun)
$texte typique{Mo}$ Contenu	$\sim 1.0\% \texte{ Mo}$	$0.44\% – 0.65\% \texte{ Mo}$	$0.25\% – 0.35\% \texte{ Mo}$
Température de service maximale.	Jusqu'à 580 $^{\circ}\texte{C}$ (Résistance au fluage supérieure)	Jusqu'à 550 $^{\circ}\texte{C}$ (Performances standards)	Jusqu'à 500 $^{\circ}\texte{C}$ (Utilitaire de gamme inférieure)
Avantage principal	Résistance à la rupture par fluage à long terme la plus élevée	Excellent rapport qualité-prix, soudabilité, et $texte{T}$ Performance	Métallurgie simple, Rentable pour les températures modérées

Les données comparatives révèlent que le 12Cr1MoV est technologiquement supérieur en termes de performances pures à haute température en raison du $text{Capital-risque}$ précipite, ce qui en fait le choix pour les segments exigeants de chaudières ultra-supercritiques où les températures atteignent les 600 $^{\circ}\texte{C}$ et la durée de vie de conception doit être maximisée. P11 est la norme intermédiaire, offrant des performances fiables pour la grande majorité des centrales pétrochimiques et sous-critiques où le contrôle des coûts est crucial et où la température est inférieure à 550 $ de manière fiable{\circ}\texte{C}$. 16Le Mo3 est la porte d'entrée des aciers résistants au fluage, adéquat pour les composants de tuyauterie de procédé et de récipient sous pression soumis à une exposition thermique modérée, où le coût de $text élevé{Cr}$ ou $texte{V}$ est injustifié.

Le processus de sélection est donc un problème d’optimisation économique: payer la prime pour le 12Cr1MoV allié en V n'est justifié que si le régime de fonctionnement dépasse la capacité de fluage-rupture du modèle de référence P11, qui reste l'alliage le plus facilement disponible et le plus interchangeable à l'échelle mondiale dans cette classe.

5. Assurance de la qualité, CND, et alignement réglementaire



Pour les trois normes : GB, ASTM, et FR—l'assurance de qualité s'appuie sur des tests non destructifs rigoureux (CND) et vérification de la propriété matérielle, en particulier compte tenu de leur utilisation prévue dans des environnements à haut risque, infrastructure critique.

Toutes les canalisations sans soudure à haute température doivent subir des CND obligatoires, comprenant généralement des tests par ultrasons (UT) et souvent des tests radiographiques (RT) sur toute la longueur, pour garantir l'absence de laminages, inclusions, ou discontinuités internes qui pourraient servir de sites d'initiation de fissures sous contrainte à haute température. De la même manière, Les tests hydrostatiques ne sont pas négociables, fournissant la preuve finale de l’intégrité du confinement sous pression. Les tests de propriétés mécaniques – résistance à la traction, Limite d’élasticité, et allongement - doit confirmer que le traitement thermique de normalisation et de revenu prescrit a été exécuté avec succès, obtenir la microstructure bainitique trempée spécifiée.

En ingénierie et achats mondiaux, le plus grand défi réside dans le croisement et l’alignement réglementaire de ces normes régionales. Alors que l'A335 P11 est largement accepté selon le code ASME des chaudières et des appareils à pression pour les projets américains et internationaux., 16Le Mo3 est à la base de nombreuses conceptions adhérant à la directive européenne sur les équipements sous pression (Pédaler). Les projets important du 12Cr1MoV sur les marchés occidentaux doivent être soumis à un examen méticuleux pour garantir que les propriétés chimiques et mécaniques de la norme GB sont formellement acceptées comme équivalentes à une qualité ASME ou EN connue., nécessitant souvent des tests supplémentaires pour confirmer l'alignement des données de fluage, en particulier concernant l'unique $text{V}$-stabilité du carbure. Ce processus rigoureux souligne la complexité technique finale: l'intégrité des performances d'un $text{Cr-Mo}$ l'alliage ne repose pas seulement sur sa chimie, mais sur son parcours de conformité certifié.
