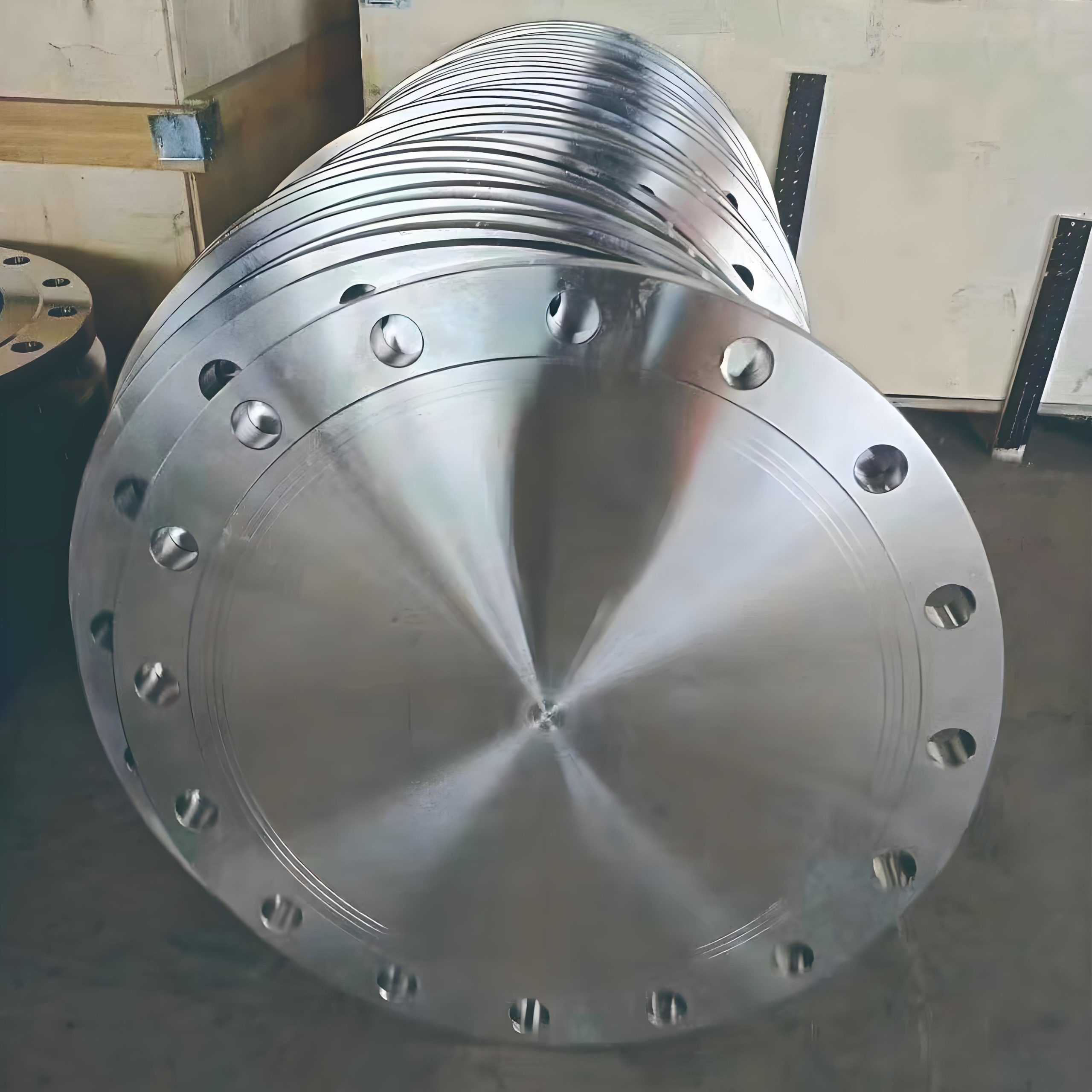

ASME SA336 GRANDE BRODE DE DRODS POUR LA COUVERTURE SYSTÈME DE PIE
Présentation de l'ASME SA336 Grande Bride de redoutage pour le couvercle du système de tuyaux
ASME SA336 est une spécification standard pour les pièces forgées en acier en alliage utilisées dans la pression et les applications à haute température, comme les brides, ACCESSOIRES, soupapes, et d'autres composants des systèmes de tuyauterie. GRANDES FRANTS DIFFICATIONS, conforme à l'ASME SA336, sont essentiels pour sceller les extrémités des tuyaux, ouvertures de navires, ou des entrées / débouchés d'équipement, fonctionnant comme Couvertures du système de tuyaux. Ces brides, Souvent fabriqué comme aveugles Flanges ou Brides de couverture de canal, fournir un robuste, fermetures à l'épreuve des fuites pour la haute pression, environnements à haute température dans des industries comme de la pétrochimie, la production d'énergie, et nucléaire. Les notes communes comprennent Classe F22 3 (2.25CR-1mo), F12, F6, et F91, qui offrent un excellent Résistance au fluage, Résistance à la corrosion, et Résistance à haute température. Brides de grand diamètre, Généralement NPS 26 ”à 60”, respecter des normes comme ASME B16.47 série A & b Pour les cotes de dimension et de pression.
Les caractéristiques clés incluent:
- Performances à haute température: Fonctionne jusqu'à 816 ° C (1500F), Idéal pour les navires et chaudières sous pression.
- Résistance à la corrosion: Les alliages chrome-moly résistent à l'oxydation et à la corrosion dans des milieux acides et à haute température.
- Construction forgée: Résistance et durabilité supérieures par rapport aux brides coulées ou usinées, critique pour les applications de grand diamètre.
- Applications polyvalentes: Utilisé comme brides aveugles, couvertures de canaux, ou sorties personnalisées pour les fermetures de systèmes de tuyaux.
Les brides ASME SA336 sont essentielles pour assurer l'intégrité des systèmes de tuyauterie dans des conditions extrêmes, avec des notes comme F22 CL3 et F91 préférées pour leurs propriétés mécaniques améliorées.
Spécifications de l'ASME SA336 GRANDE BRIE
ASME SA336 Les grandes brides de robottes sont fabriquées selon des normes précises, Assurer la fiabilité en tant que couvercles du système de tuyaux. Le tableau suivant décrit les spécifications clés.
| Paramètre | DÉTAILS |
|---|---|
| Norme | ASME SA336, ASME B16.47 série A & b, ASME B16.5, ASTM A336 |
| qualités de matériaux | F1, F5, F6, F9, F11, F12, F22 (CL1, CL3), F91 |
| Type de bride | Aveugle, Couverture de canal, COU SOUDURE, Pièces de redoutage personnalisées |
| Gamme dimensionnelle | NPS 26 ”à 60” (SÉRIE A & b); Tailles personnalisées disponibles |
| pressions nominales | Classe 75, 150, 300, 400, 600, 900, 1500, 2500 |
| Parement | Face surélevée (RF), Visage plat (FF), Joint de type anneau (RTJ) |
| fabrication | Forgé, À la chaleur (normalisé, éteint, tempéré) |
| essai | Hydrostatique, ultrasonique, Résistance à la traction, La dureté de l', Impact, Ténacité |
| Certifications | FR 10204 3.1/3.2, ISO 9001, ASME ASION II, Nace Exigences De La Norme Mr0175 |
| traitement thermique | normalisé, Trempé et revenu, par ASME SA336 |
Explication des normes:
- ASME SA336: Couvre les pièces forgées en acier en alliage pour les applications de haute température et de pression, Spécification de la composition chimique, Propriétés mécaniques, et traitement thermique.
- ASME B16.47: Définit les dimensions et les tolérances pour les brides de grand diamètre (NPS 26 ”–60”), SÉRIE A (MSS SP-44) et série B (API 605).
- Exigences de test: Comprend des tests hydrostatiques (Lorsqu'il est spécifié), Contrôle par ultrasons, et test de ténacité encoche pour les applications critiques.
Les grandes brides de robustes sont conçues pour les systèmes à haute pression, avec des notes comme F22 CL3 et F91 offrant une résistance supérieure aux couvercles du système de tuyaux dans des conditions extrêmes.
Applications de l'ASME SA336 GRANDE BRIE
ASME SA336 Les grandes brides de robottes sont utilisées comme couvertures de systèmes de tuyaux dans les industries nécessitant des fermetures robustes pour les systèmes à haute pression et à haute température. Le tableau suivant met en évidence les applications clés.
| Industrie | Applications |
|---|---|
| de la pétrochimie | couvercles des navires sous pression, buses de réacteur |
| la production d'énergie | Couvercles de chaudière, Connexions de la turbine |
| nucléaire | Fermetures de navires de réacteur, Bides de générateur de vapeur |
| pétrole et de gaz | Terminations de pipeline, Couvertures de plate-forme offshore |
| Traitement chimique | Réacteurs acides, couvertures de navires à haute pression |
Applications détaillées:
- de la pétrochimie: Les brides F22 Cl3 et F91 sont utilisées comme couvercles des navires sous pression et buses de réacteur, Résister à la corrosion des hydrocarbures et des températures élevées.
- la production d'énergie: Couvercles de chaudière et les connexions de la turbine reposent sur les brides F12 et F91 pour leur résistance au fluage et leur capacité à résister à la vapeur à 816 ° C.
- nucléaire: Fermetures de navires de réacteur et les brides de générateur de vapeur utilisent F22 CL3 pour leur ténacité d'encoche et leurs performances à haute pression, Critique pour la sécurité.
- pétrole et de gaz: Terminations de pipeline Et les couvertures de plate-forme offshore bénéficient de la résistance à la corrosion de F6 et F91 dans les environnements de gaz acide.
- Traitement chimique: Réacteurs acides et les couvercles de navires à haute pression utilisent des brides F22 et F12 pour leur résistance aux milieux acides et alcalins.
La construction forgée et la composition en alliage de brides SA336 garantissent la durabilité et la fiabilité à mesure que le système de tuyaux couvre dans des environnements extrêmes.
Composition chimique des grades ASME SA336
La composition chimique des grades en acier en alliage SA336 est adaptée à une résistance à haute température et à une résistance à la corrosion. Le tableau suivant détaille la composition pour les notes clés utilisées dans les grosses brides.
| ÉLÉMENT | F22 CL3 (%) | F12 (%) | F6 (%) | F91 (%) |
|---|---|---|---|---|
| CARBONE (C) | 0.05–0,15 | 0.05–0,15 | 0.15 Max | 0.08–0,12 |
| manganèse (Mn) | 0.30–0,60 | 0.30–0,80 | 0.50–1.00 | 0.30–0,60 |
| le phosphore (P) | 0.040 Max | 0.045 Max | 0.040 Max | 0.020 Max |
| soufre (S) | 0.040 Max | 0.045 Max | 0.030 Max | 0.010 Max |
| Silicium (Si) | 0.50 Max | 0.10–0,60 | 1.00 Max | 0.20–0,50 |
| chrome (Cr) | 1.90–2,60 | 0.80–1.25 | 11.5–13,5 | 8.0–9,5 |
| Molybdène (Mo) | 0.87–1.13 | 0.44–0,65 | 0.50 Max | 0.85–1,05 |
| nickel (Ni) | – | – | 1.00 Max | 0.40 Max |
| Vanadium (V) | – | – | – | 0.18–0,25 |
Rôle des éléments clés:
- chrome: Améliore la corrosion et la résistance à l'oxydation à des températures élevées.
- Molybdène: Améliore la résistance et la résistance au fluage dans les environnements à température élevée.
- Vanadium (F91): Augmente la force et la ténacité, critique pour les applications à haute pression.
- Faible phosphore et soufre: Minimiser la fragilisation, Assurer la ténacité.
La composition garantit que les brides SA336 sont robustes pour les couvercles du système de tuyaux à haute pression.
Propriétés physiques des grades ASME SA336
Les propriétés physiques des aciers en alliage SA336 soutiennent leur utilisation dans de grandes brides. Le tableau suivant résume les propriétés de F22 CL3, une note commune.
| Propriété | Valeur |
|---|---|
| Densité | 7.85 g / cm³ (0.283 lb/po³) |
| Plage de fusion | 2600–2700 ° F (1427–1482 ° C) |
| Conductivité thermique | 35.9 W / m · k à 100 ° C (24.7 Btu / ft · h · ° f) |
| Capacité thermique spécifique | 470 J / kg · k à 20 ° C (0.112 Btu / lb · ° f) |
| Coefficient de dilatation thermique | 13.1 µm / m · ° C à 20–1000 ° C (7.3 µin / en · ° F) |
| Module d'élasticité | 200 GPa (29 × 10⁶ psi) à 20 ° C |
La dilatation thermique modérée et la plage de fusion élevée garantissent une stabilité dimensionnelle dans les couvertures du système de tuyaux à haute température.
Propriétés mécaniques des grades ASME SA336
Les propriétés mécaniques des grades SA336 garantissent la fiabilité des grosses brides. Le tableau suivant résume les propriétés des notes clés dans la condition thermique.
| Propriété | F22 CL3 | F12 | F6 | F91 |
|---|---|---|---|---|
| Force De Traction (MPa) | 515–690 | 415–585 | 515–690 | 585–760 |
| Limite d’élasticité (MPa) | 310 min | 220 min | 310 min | 415 min |
| Élongation (%) | 18 min | 20 min | 20 min | 20 min |
| La dureté de l' (HB) | ~ 235 max | ~ 197 max | ~ 235 max | ~ 248 Max |
Propriétés dépendantes de la température (F22 CL3, Approximatif):
| température | Force De Traction (MPa) | Limite d’élasticité (MPa) | Élongation (%) |
|---|---|---|---|
| 20° C (68F) | 515 | 310 | 18 |
| 600° C (1112F) | 400 | 200 | 22 |
F91 et F22 CL3 offrent une résistance supérieure aux couvercles du système de tuyaux à haute pression, tandis que F12 est rentable pour les applications moins exigeantes.
Fabrication de ASME SA336 GRANDE BRIE
SA336 Les grosseurs de fortes brise sont fabriquées à travers forgeage à die ou à ciel fermé, Utilisation de processus comme le martèlement, pressage, ou rouler pour façonner des blancs ou des lingots. La construction falsifiée élimine les défauts comme la ségrégation ou la porosité, Assurer la haute résistance. Les brides sont généralement normalisé, éteint, et tempéré Pour atteindre les propriétés requises. Soudage Pour les utilisations d'installation:
- Soudage à l’arc métallique blindé (SMAW): Common pour le soudage sur le terrain.
- soudage à l'arc sous gaz tungstène (Gtaw / tour): Soudures de haute précision pour les applications critiques.
Utilisez des métaux de remplissage assortis (par exemple,, AWS E9018-B3 pour F22) et préchauffer à 200–250 ° C pour éviter la fissuration. traitement thermique après soudage (PWHT) à 1250 ° F (677° C) un minimum est nécessaire pour soulager les contraintes.
traitement thermique
Les brides SA336 subissent des traitements thermiques spécifiques pour atteindre les propriétés souhaitées:
- F22 CL3: Éteint à 1650–1700 ° F (899–927 ° C) et trempé à 1250 ° F (677° C) minimum pour la haute résistance.
- F12: Normalisé à 1650–1700 ° F (899–927 ° C) et trempé pour la ductilité.
- F6: Recuit ou normalisé et tempéré pour la résistance à la corrosion.
- F91: Normalisé à 1900–1975 ° F (1040–1080 ° C) et trempé à 1350–1470 ° F (730–800 ° C) pour la résistance au fluage.
Le traitement thermique assure des performances optimales dans les couvercles du système de tuyaux à haute température.
ASME SA336 GRANDES FAQ FAQ
1. Quel est le but de SA336 GRANDES FRANCES DES FORDS COMME COVERS SYSTEM?
Ils scellent les extrémités du tuyau, ouvertures de navires, ou entrées d'équipement, Assurer les fermetures à l'épreuve des fuites à haute pression, systèmes à haute température.
2. Pourquoi choisir F22 CL3 ou F91 sur F12?
F22 CL3 et F91 offrent une résistance à une résistance et à un fluage plus élevés, Idéal pour les conditions extrêmes, tandis que F12 est rentable pour les applications modérées.
3. Quelles normes régissent les brides de grand diamètre?
ASME B16.47 série A & B pour NPS 26 ”–60”, et ASME B16.5 pour des tailles plus petites, Assurer la conformité dimensionnelle et à l'évaluation de la pression.
4. Quels tests sont nécessaires pour les brides SA336?
Hydrostatique, ultrasonique, Résistance à la traction, La dureté de l', Impact, et les tests de ténacité des encoche garantissent la conformité avec ASME SA336 et A961 / A961M.
5. Comment les brides SA336 se comparent-elles aux brides en acier en carbone SA105?
SA336 Les brides en acier en alliage offrent une résistance supérieure à haute température et une résistance à la corrosion par rapport à SA105, ce qui est mieux pour les conditions ambiantes.
Conclusion
ASME SA336 GRANDES PROCATS BIDES, Fabriqué à partir d'aciers en alliage comme F22 CL3, F12, F6, et F91, sont essentiels pour sceller les systèmes de tuyaux comme couvercles à haute pression, Applications à haute température. conforme à l'ASME SA336, ASME B16.47, et A961 / A961M, Ces brides offrent une résistance au fluage exceptionnelle, Résistance à la corrosion, et la force. Leur construction forgée garantit une durabilité en pétrochimie, la production d'énergie, et les industries nucléaires.
