ASTM A234 є стандартною специфікацією для фітинги з кованої вуглецевої та легованої сталі для помірної та високотемпературної експлуатації. Термін “BW” виступає за “Зварений Прикладом”. Стикове зварювання — це широко використовуваний метод у зварюванні, який може забезпечити високоякісне зварювання з невеликою підготовчою роботою.
Ось основні специфікації фітингів ASTM A234 BW:
-
Матеріал: ASTM A234 охоплює кілька сортів вуглецевої та легованої сталі. Фітинговим матеріалом може бути WPB, БАТЬКІВСЬКИЙ КОНТРОЛЬ, WP1, WP12 CL1, WP12 CL2, WP11 CL1, WP11 CL2, WP11 CL3, WP22 CL1, WP22 CL3, WP5 CL1, WP5 CL3, WP9 CL1, WP9 CL3, і WP91.
-
діапазон розміру: Стандартні кришки фітинги в розмірах від 1/2″ 24″ для безшовного фітинги і 26″ до 96″ для зварної арматури.
-
Номінальний тиск: Стандарт охоплює арматуру як безшовного, так і зварного типу. Зварну арматуру виготовляють із плити, а безшовну – із заготовки. Номінальний тиск для фітингів буде класом 2000#, 3000#, 6000#, і 9000#.
-
ВИРОБНИЧИЙ ПРОЦЕС: Процес виробництва трубопровідної арматури A234 WPB називається «кованим», що означає, що його можна відливати або кувати.. Зазвичай коліна ASTM A234 WPB, трійники, редуктори виготовлені із сталевих труб, кришки виготовлені з пластин. Але трубні фітинги великих розмірів зазвичай виготовляються шматками та зварюються разом.
-
термічна обробка: Всі фітинги труб підлягають термічній обробці при певній температурі для покращення їх механічних властивостей.
-
Додатка: Ці фітинги призначені для використання в напірних трубопроводах і виготовленні резервуарів під тиском для експлуатації при помірних і підвищених температурах.

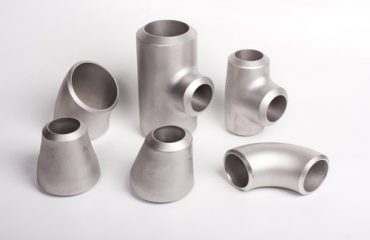

Типи фітингів ASTM A234 WPB
Фітинги ASTM A234 WPB зазвичай включають:
- Лікті (45-ступінь, 90-ступінь, і 180 градусів)

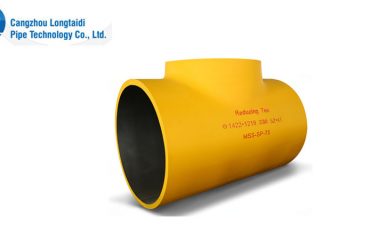

- Трійники та перехідні трійники

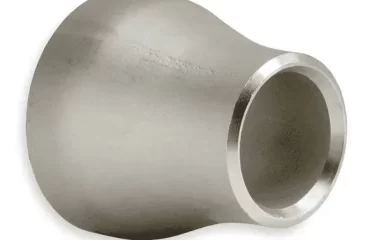

- концентричні та ексцентричні редуктори
- Торцеві заглушки
- відводи
- Сто Кінці
- перетинатися
ASTM A234 WPB Еквівалент
Еквівалентні стандарти та матеріали для ASTM A234 WPB є:
- DIN: DIN2609, DIN2615, DIN2616, DIN2617, DIN28011
- АН: EN10253-1, EN10253-2
- JIS: Стандарт JIS B2311, JIS B2312, JIS B2313
ASTM A234 WPB Хімічний склад
Хімічний склад фітингів ASTM A234 WPB зазвичай включає:
- ВУГЛЕЦЬ (C): 0.30 Макс
- марганець (MN): 0.29-1.06%
- фосфор (P): 0.05 Макс
- сірки (S): 0.058 Макс
- кремній (Сі): 0.10 мені
ASTM A234 WPB Механічні властивості
Механічні властивості фітингів ASTM A234 WPB зазвичай включають:
- Межа міцності: мені. 415 Мпа
- Плинності: мені. 240 Мпа
- Відносне подовження: мені. 30%
Хімічні Вимоги
Склад, %
| WPB b,C,D,Е, | БАТЬКІВСЬКИЙ КОНТРОЛЬ C,D,Е, | WP11 CL1 | WP11 CL2, | WP11 CL3 | WP22 CL1, | WP22 CL3 | WP5 CL1, | WP5 CL3 | |
|---|---|---|---|---|---|---|---|---|---|
| ВУГЛЕЦЬ | 0.3 | 0.35 | 0.05–0,15 | 0.05–0,20 | 0.05–0,20 | 0.05–0,15 | 0.05–0,15 | 0.15 | 0.15 |
| марганець | 0.29–1,06 | 0.29–1,06 | 0.30–0,60 | 0.30–0,80 | 0.30–0,80 | 0.30–0,60 | 0.30–0,60 | 0.30–0,60 | 0.30–0,60 |
| Фосфор | 0.05 | 0.05 | 0.03 | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 |
| сірки | 0.058 | 0.058 | 0.03 | 0.04 | 0.04 | 0.04 | 0.04 | 0.03 | 0.03 |
| кремній | 0.10 мені | 0.10 мені | 0.50–1,00 | 0.50–1,00 | 0.50–1,00 | 0.5 | 0.5 | 0.5 | 0.5 |
| хром | 0.4 | 0.4 | 1.00–1,50 | 1.00–1,50 | 1.00–1,50 | 1.90–2,60 | 1.90–2,60 | 4.0–6,0 | 4.0–6,0 |
| молібден | 0.15 Макс | 0.15 Макс | 0.44–0,65 | 0.44–0,65 | 0.44–0,65 | 0.87–1,13 | 0.87–1,13 | 0.44–0,65 | 0.44–0,65 |
| нікель | 0.4 | 0.4 | … | … | … | … | … | … | … |
| Мідь | 0.4 | 0.4 | … | … | … | … | … | … | … |
| інші | ванадій 0.08 | ванадій 0.08 | … | … | … | … | … | … | … |
| WP9 CL1, | WP9 CL3 | WP91 | |
|---|---|---|---|
| ВУГЛЕЦЬ | 0.15 | 0.15 | 0.08–0,12 |
| марганець | 0.30–0,60 | 0.30–0,60 | 0.30–0,60 |
| Фосфор | 0.03 | 0.03 | 0.02 |
| сірки | 0.03 | 0.03 | 0.01 |
| кремній | 1 | 1 | 0.20–0,50 |
| хром | 8.0–10,0 | 8.0–10,0 | 8.0–9,5 |
| молібден | 0.90–1.10 | 0.90–1.10 | 0.85–1,05 |
| нікель | … | … | 0.4 |
| Мідь | … | … | … |
| інші | … | … | Ванадій 0,18–0,25 Колумбій 0.06-0.10 Азот 0.03-0.07 АЛЮМІНІЄВІ 0.02F титан 0.01F Цирконій 0.01F |
