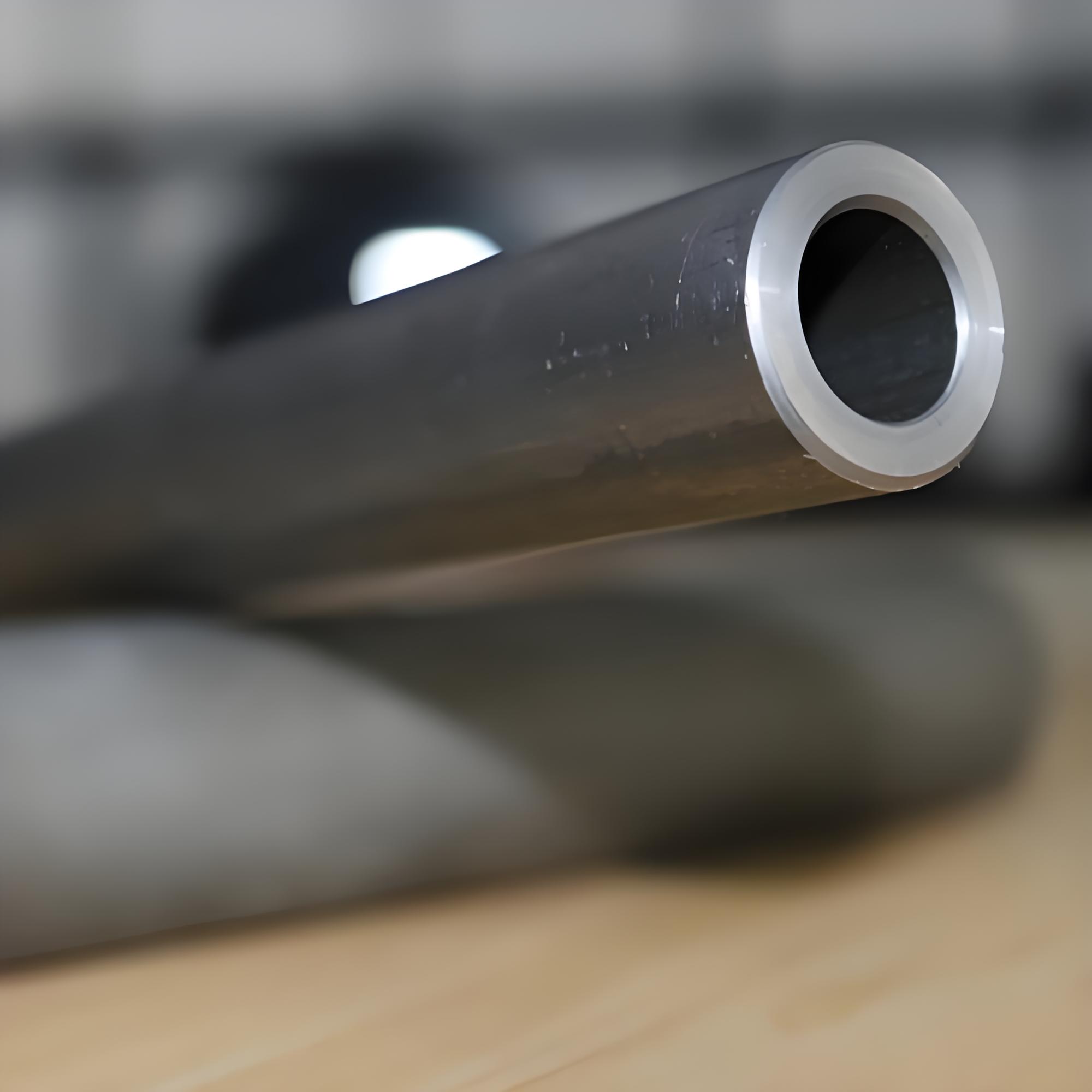

Giới thiệu về DIN 1630 Ống thép chính xác

Hệ thống thủy lực là xương sống của nhiều ngành công nghiệp, Từ ô tô đến máy móc hạng nặng, Trường hợp độ tin cậy dưới áp suất cao là không thể thương lượng. DIN 1630 Địa chỉ nhu cầu này bằng cách chỉ định liền mạch, Các ống thép chính xác không hợp kim được thiết kế cho các ứng dụng thủy lực và khí nén. Những ống này được sản xuất để dung sai chính xác, Đảm bảo sự phù hợp hoàn hảo trong các hệ thống phức tạp, nơi ngay cả những sai lệch nhỏ cũng có thể dẫn đến sự không hiệu quả hoặc thất bại. Tiêu chuẩn bao gồm ba loại thép chính, ST44.4, và ST52.4, được thiết kế để cân bằng sức mạnh, độ dẻo, và hiệu quả chi phí cho các nhu cầu hoạt động cụ thể.

Việc xây dựng din liền mạch 1630 ống giúp loại bỏ nguy cơ không hoàn hảo hàn, Làm cho chúng trở nên lý tưởng cho môi trường áp lực cao. Những ống này thường được vẽ lạnh để đạt được độ hoàn thiện bề mặt vượt trội và độ chính xác chiều, rất quan trọng đối với các xi lanh thủy lực đòi hỏi các bề mặt bên trong mịn màng để giảm thiểu ma sát và hao mòn. Liệu trong thiết bị xây dựng, Máy móc nông nghiệp, hoặc tự động hóa công nghiệp, DIN 1630 Các ống cung cấp độ tin cậy và hiệu suất cần thiết để đảm bảo tính toàn vẹn của hệ thống. Bài viết này đi sâu vào các chi tiết kỹ thuật của ST37.4, ST44.4, và ST52.4, So sánh các thuộc tính và ứng dụng của họ để hướng dẫn việc ra quyết định sáng suốt.

Thông số kỹ thuật và quy trình sản xuất

DIN 1630 ống được chế tạo từ thép carbon không hợp kim, một vật liệu được chọn cho sự cân bằng sức mạnh của nó, Khả năng làm việc, và chi phí. Tiêu chuẩn chỉ định các ống liền mạch, được sản xuất thông qua các quy trình như cuộn nóng sau đó là bản vẽ lạnh để đạt được độ chính xác cần thiết. Thiết kế liền mạch đảm bảo tính đồng nhất về độ dày thành và loại bỏ nguy cơ điểm yếu liên quan đến ống hàn, Làm cho các đường ống này phù hợp với hệ thống thủy lực áp suất cao.

Quá trình sản xuất bắt đầu với cao-phẩm chất phôi thép, được làm nóng và hình thành thành các ống liền mạch thông qua việc xỏ khuyên và lăn. Vẽ lạnh tinh chế các kích thước ống, đạt được dung sai chặt chẽ (Thông thường ± 0,08 mm đối với đường kính ngoài và ± 10% cho độ dày thành) và một kết thúc bề mặt mịn. Các ống có thể trải qua điều trị nhiệt, chẳng hạn như bình thường hóa, để tăng cường tính chất cơ học và giảm bớt căng thẳng nội bộ. Xử lý bề mặt, chẳng hạn như phốt phát hoặc mạ điện, thường được áp dụng để cải thiện khả năng chống ăn mòn, đặc biệt đối với các ứng dụng trong môi trường khắc nghiệt.

ST37.4, ST44.4, và ST52.4 khác nhau về thành phần hóa học và tính chất cơ học của chúng, Cho phép các nhà sản xuất chọn lớp phù hợp nhất với các yêu cầu áp lực và căng thẳng của hệ thống thủy lực. Các lớp này được thiết kế để đáp ứng nhu cầu nghiêm ngặt của DIN 1630, Đảm bảo an toàn và hiệu suất trong các ứng dụng quan trọng.

Các tính năng chính của DIN 1630 Ống

DIN 1630 Các ống thép chính xác được phân biệt bởi một số tính năng chính khiến chúng không thể thiếu trong các ứng dụng thủy lực:

• cường độ cao: Các ống được thiết kế để chịu được căng thẳng cơ học đáng kể và áp lực bên trong cao, đảm bảo độ tin cậy trong các điều kiện đòi hỏi.
• Sản xuất chính xác: Dung sai kích thước chặt chẽ và hoàn thiện bề mặt mịn đảm bảo khả năng tương thích với các phụ kiện thủy lực và ma sát tối thiểu trong dòng chảy chất lỏng.
• chống ăn mòn: Trong khi thép không hợp kim vốn không chống ăn mòn, Các phương pháp điều trị bề mặt như mạ kẽm hoặc phốt phát tăng cường độ bền trong các môi trường khác nhau.
• Tính linh hoạt: Phạm vi của các lớp (ST37.4, ST44.4, St52.4) cho phép các giải pháp phù hợp trên khắp các ngành công nghiệp, Từ các hệ thống áp suất thấp đến máy móc hạng nặng.
• Xây dựng liền mạch: Sự vắng mặt của các mối hàn loại bỏ các điểm thất bại tiềm năng, Làm cho các ống này trở nên lý tưởng cho các bình thủy lực áp suất cao.

Những tính năng này cùng nhau đảm bảo rằng din 1630 Ống đáp ứng các yêu cầu nghiêm ngặt của hệ thống thủy lực, Trường hợp độ tin cậy và độ chính xác là tối quan trọng.

Thành phần hóa học của ST37.4, ST44.4, và ST52.4

Thành phần hóa học của một loại thép xác định tính chất cơ học và sự phù hợp của nó cho các ứng dụng cụ thể. DIN 1630 Chỉ định các tác phẩm sau đây cho ST37.4, ST44.4, và ST52.4, với các biến thể nhỏ để đạt được mức độ sức mạnh khác nhau:

Bàn 1: Thành phần hóa học của DIN 1630 Lớp thép

Phân tích thành phần hóa học

• Carbon (C): Hàm lượng carbon tăng từ ST37.4 (≤0,17%) đến ST52.4 (≤0,22%), Tăng cường sức mạnh và độ cứng nhưng giảm độ dẻo. Hàm lượng carbon cao hơn trong ST52.4 góp phần vào các đặc tính kéo cao của nó.
• mangan (MN): Mức mangan tăng từ 1.20% trong ST37.4 đến 1.60% trong ST52.4, Cải thiện sức mạnh và sự dẻo dai. Mangan cũng hỗ trợ khử oxy trong quá trình sản xuất, Đảm bảo thép sạch hơn.
• phốt pho (P) và lưu huỳnh (S): Cả hai đều được giữ thấp (≤0,045%) Để giảm thiểu độ giòn và cải thiện khả năng hàn, Đảm bảo các ống vẫn dễ bị căng thẳng.
• crom (CR), kền (Ni), và molypden (Mo): Các yếu tố này chỉ có mặt trong ST52.4, mặc dù với số lượng nhỏ (.30,30% cho CR và NI, ≤0,10% cho mo). Họ tăng cường sức đề kháng và sức mạnh ăn mòn, Làm cho ST52.4 phù hợp cho môi trường khắt khe hơn.

Thành phần hóa học được kiểm soát đảm bảo rằng mỗi lớp đáp ứng các nhu cầu cụ thể của các ứng dụng thủy lực, Với ST37.4 Cung cấp hiệu suất hiệu quả chi phí cho tải vừa phải, ST44.4 cung cấp một nền tảng trung gian, và ST52.4 xuất sắc trong các hệ thống áp suất cao.

Tính chất cơ học của ST37.4, ST44.4, và ST52.4

Các thuộc tính cơ học của din 1630 ống rất quan trọng để xác định hiệu suất của chúng trong hệ thống thủy lực. Những thuộc tính này bao gồm sức mạnh năng suất, Độ bền kéo, Kéo dài, và độ cứng, thay đổi trên ba lớp.

Bàn 2: Tính chất cơ học của DIN 1630 Lớp thép

Phân tích tính chất cơ học

• Mang lại sức mạnh: ST52.4 cung cấp sức mạnh năng suất cao nhất (≥355 MPa), làm cho nó phù hợp với các bình thủy lực áp suất cao trong đó khả năng chống biến dạng là rất quan trọng. ST37.4 (≥235 MPa) đủ cho các ứng dụng ít đòi hỏi hơn, Trong khi ST44.4 (≥275 MPa) thu hẹp khoảng cách.
• Độ bền kéo: Phạm vi cường độ kéo tăng từ ST37.4 (360MP510 MPA) đến ST52.4 (490MP630 MPA), phản ánh khả năng của ST52.4 để chịu được tải trọng cao hơn mà không bị gãy.
• Kéo dài: Độ giãn dài cao hơn trong ST37.4 (≥26%) chỉ ra độ dẻo tốt hơn, cho phép vật liệu biến dạng mà không bị phá vỡ. St52.4, với ≥22% độ giãn dài, hy sinh một số độ dẻo để tăng sức mạnh.
• Cứng: Phạm vi độ cứng (120Mạnh160 HB cho ST37.4 đến 160 Hàng200 HB cho ST52.4) phản ánh khả năng chống mài mòn và biến dạng bề mặt ngày càng tăng, với ST52.4 là khó nhất và bền nhất.

Những tính chất này làm cho ST37.4 lý tưởng cho các hệ thống thủy lực đa năng, ST44.4 cho các ứng dụng yêu cầu sức mạnh vừa phải, và ST52.4 cho áp suất cao, các hệ thống hạng nặng khi cần độ bền tối đa.

Lớp thép và các ứng dụng của chúng

DIN 1630 Chỉ định ba loại thép, từng phù hợp với các ứng dụng thủy lực cụ thể:

1. ST37.4: Điểm này là hiệu quả nhất về chi phí, với sức mạnh vừa phải và độ dẻo tuyệt vời. Nó phù hợp cho các hệ thống thủy lực đa năng, chẳng hạn như những người trong máy móc nhẹ, Thành phần ô tô, và thiết bị công nghiệp áp suất thấp. Sức mạnh năng suất thấp hơn của nó (≥235 MPa) làm cho nó ít phù hợp hơn cho các ứng dụng áp suất cao nhưng lý tưởng cho các dự án nhạy cảm về chi phí.
2. ST44.4: Cung cấp sự cân bằng của sức mạnh và độ dẻo, ST44.4 được sử dụng trong các ứng dụng đòi hỏi khắt khe hơn, chẳng hạn như máy móc xây dựng và hệ thống thủy lực áp suất trung bình. Sức mạnh năng suất cao hơn của nó (≥275 MPa) và sức mạnh kéo (430MP580 MPa) làm cho nó linh hoạt cho một loạt các mục đích sử dụng công nghiệp.
3. St52.4: Lớp hoạt động cao nhất, ST52.4 được thiết kế cho các xi lanh thủy lực áp suất cao trong máy móc hạng nặng, Thiết bị nông nghiệp, và tự động hóa công nghiệp. Sức mạnh năng suất vượt trội của nó (≥355 MPa) và sức mạnh kéo (490MP630 MPA) đảm bảo độ tin cậy trong điều kiện khắc nghiệt.

Ứng dụng của DIN 1630 Ống

DIN 1630 Các ống thép chính xác được sử dụng trên một loạt các ngành công nghiệp do độ tin cậy và độ chính xác của chúng:

• Xi lanh thủy lực: Ứng dụng chính, Trường hợp các ống liền mạch đảm bảo hiệu suất không bị rò rỉ dưới áp suất cao.
• Ngành công nghiệp ô tô: Được sử dụng trong các chất hấp thụ sốc, Hệ thống lái, và hệ thống phun nhiên liệu, Trường hợp độ chính xác và độ bền là rất quan trọng.
• máy móc xây dựng: Làm việc trong máy đào, Cần cẩu, và máy ủi, Trường hợp sức mạnh cao và khả năng chống căng thẳng cơ học là điều cần thiết.
• Thiết bị công nghiệp: Tìm thấy trong báo chí, Máy ép phun, và các thiết bị khác yêu cầu truyền chất lỏng chính xác.
• Máy móc nông nghiệp: Được sử dụng trong máy kéo, người thu hoạch, và hệ thống thủy lợi, Trường hợp khả năng chống ăn mòn và độ bền là chìa khóa.

Tính linh hoạt của các lớp này cho phép các nhà sản xuất chọn ống thích hợp dựa trên áp suất cụ thể, trọng tải, và điều kiện môi trường của ứng dụng.

Phân tích so sánh ST37.4, ST44.4, và ST52.4

Để cung cấp một so sánh rõ ràng, Bảng sau đây tóm tắt sự khác biệt chính giữa ST37.4, ST44.4, và ST52.4, Tập trung vào sự phù hợp của chúng cho các ứng dụng thủy lực:

Bàn 3: Phân tích so sánh của DIN 1630 Lớp thép

Phân tích khoa học

• Sức mạnh so với. Sự đánh đổi độ dẻo: Sự gia tăng hàm lượng carbon và mangan từ ST37.4 lên ST52.4 giúp tăng cường sức mạnh nhưng giảm độ dẻo. Sự đánh đổi này thể hiện rõ trong các giá trị kéo dài, Trong đó độ giãn dài của ST37.4 ≥26% cho phép biến dạng lớn hơn trước khi thất bại, Trong khi ST52.4, ≥22% ưu tiên sức mạnh cho các ứng dụng áp suất cao.
• Công suất áp lực: Sức mạnh năng suất của ST52.4 (≥355 MPa) làm cho nó có khả năng chịu được áp lực nội bộ cao hơn, được tính toán bằng công thức Barlow từ:
  \[ P = frac{2 \cdot s cdot t}{D} \]

  Ở đâu:

  • P là áp suất bên trong tối đa (MPa),
  • S là sức mạnh năng suất (MPa),
  • T là độ dày của tường (mm),
  • D là đường kính ngoài (mm).

  Cho cùng một kích thước, ST52.4 có thể xử lý áp suất cao hơn đáng kể so với ST37.4 hoặc ST44.4, Làm cho nó trở nên lý tưởng cho các bình thủy lực hạng nặng.

• Cân nhắc ăn mòn: Việc bổ sung crom, kền, và molypden trong ST52.4 cung cấp những cải thiện nhẹ về khả năng chống ăn mòn, Giảm sự phụ thuộc vào lớp phủ so với ST37.4 và ST44.4. tuy nhiên, Tất cả các lớp được hưởng lợi từ các phương pháp điều trị bề mặt như mạ kẽm cho cuộc sống dịch vụ kéo dài.
• Hiệu quả chi phí: ST37.4 là lựa chọn kinh tế nhất cho các ứng dụng có nhu cầu cơ học thấp hơn, Trong khi ST52.4, chi phí cao hơn được chứng minh bằng hiệu suất vượt trội của nó trong các hệ thống quan trọng.

Các lớp thay thế có thể

Trong khi din 1630 Các lớp được sử dụng rộng rãi, Các tiêu chuẩn và điểm thay thế có thể được xem xét dựa trên các yêu cầu dự án cụ thể:

1. VI 10210: Tiêu chuẩn này bao gồm các phần rỗng cấu trúc hoàn thiện nóng của thép không hợp kim và hạt mịn. Nó phù hợp cho các ứng dụng cấu trúc nhưng có thể không cung cấp độ chính xác giống như DIN 1630 ống cho hệ thống thủy lực.
2. VI 10219: Chỉ định các ống hàn và cấu trúc liền mạch hình thành lạnh, ít chính xác hơn DIN 1630 Nhưng phù hợp cho các ứng dụng cấu trúc phi thủy kỳ.
3. ASTM A513: Bao gồm ống thép carbon sợi điện chống điện, thường được sử dụng trong các ứng dụng ô tô và cơ học. Trong khi hiệu quả chi phí, cấu trúc hàn của nó có thể không phù hợp với điện trở áp lực của din liền mạch 1630 Ống.
4. DIN 2391: Một tiêu chuẩn liên quan cho các ống thép chính xác liền mạch, Cung cấp các thuộc tính tương tự như DIN 1630 Nhưng với các lớp bổ sung như ST35 và ST52, có thể cung cấp các lựa chọn thay thế gần hơn cho ST37.4 và ST52.4.

Khi chọn các lựa chọn thay thế, Các kỹ sư phải xem xét các yếu tố như liền mạch vs. Xây dựng hàn, Dung sai kích thước, và các yêu cầu cơ học cụ thể. Đối với các ứng dụng thủy lực áp suất cao, điểm liền mạch như những người trong din 2391 hoặc từ 1630 thường được ưa thích.

Những cân nhắc thực tế và các ứng dụng công nghiệp

Sự lựa chọn của ST37.4, ST44.4, hoặc ST52.4 phụ thuộc vào nhu cầu cụ thể của hệ thống thủy lực. Ví dụ:, Hệ thống thủy lực áp suất thấp trong máy kéo nông nghiệp có thể sử dụng ST37.4 để giảm thiểu chi phí, Mặc dù hệ thống áp suất cao trong báo chí công nghiệp sẽ yêu cầu ST52.4 cho sức mạnh vượt trội của nó. ST44.4 đóng vai trò là trung gian linh hoạt cho các ứng dụng như thiết bị xây dựng, Trường hợp sức mạnh vừa phải và hiệu quả chi phí được cân bằng.

Trong thực tế, Các kỹ sư cũng phải xem xét:

• Yêu cầu kích thước: DIN 1630 ống có sẵn trong một loạt đường kính ngoài (ví dụ, 4Mạnh120 mm) và độ dày tường (ví dụ, 0.51010 mm), cho phép tùy biến đáp ứng nhu cầu dòng chảy và áp lực.
• Xử lý bề mặt: Mạ kẽm hoặc phốt phát là rất quan trọng đối với các ứng dụng trong môi trường ẩm hoặc ăn mòn, chẳng hạn như các khu vực biển hoặc nông nghiệp.
• Tuân thủ các tiêu chuẩn: Hệ thống thủy lực phải tuân thủ các tiêu chuẩn ngành như ISO 4413 (Công suất chất lỏng thủy lực) hoặc các quy định địa phương, có thể ra lệnh cho các lớp cụ thể hoặc các yêu cầu kiểm tra.
• Cài đặt và bảo trì: Bề mặt hoàn thiện mịn màng của din 1630 ống làm giảm ma sát và hao mòn, Nhưng cần kiểm tra thường xuyên để phát hiện ăn mòn hoặc mệt mỏi trong việc sử dụng lâu dài.

DIN 1630 Ống thép chính xác, Bao gồm các lớp ST37.4, ST44.4, và ST52.4, được thiết kế để đáp ứng nhu cầu nghiêm ngặt của hệ thống thủy lực. ST37.4 cung cấp hiệu suất hiệu quả về chi phí cho các ứng dụng áp suất thấp, ST44.4 cung cấp sự cân bằng về sức mạnh và tính linh hoạt, và ST52.4 vượt trội trong áp suất cao, môi trường nặng. Xây dựng liền mạch của họ, dung sai chặt chẽ, Và các thuộc tính cơ học mạnh mẽ làm cho chúng không thể thiếu trong các ngành công nghiệp từ ô tô đến máy móc hạng nặng.

Phân tích so sánh nêu bật sự đánh đổi giữa sức mạnh, độ dẻo, và chi phí, với ST52.4 cung cấp hiệu suất cao nhất với giá cao nhất, Trong khi ST37.4 và ST44.4 phục vụ cho các nhu cầu kinh tế hơn hoặc vừa phải. Các lớp khác như en 10210, VI 10219, hoặc ASTM A513 có thể được xem xét, Nhưng từ 1630 vẫn là một lựa chọn ưa thích cho các ứng dụng thủy lực chính xác do thiết kế liền mạch và nghiêm ngặt phẩm chất chuẩn. Bằng cách hiểu thành phần hóa học, Tính chất cơ học, và các ứng dụng thực tế của các lớp này, Các kỹ sư có thể đưa ra quyết định sáng suốt để tối ưu hóa hiệu suất và độ tin cậy của các hệ thống thủy lực.
