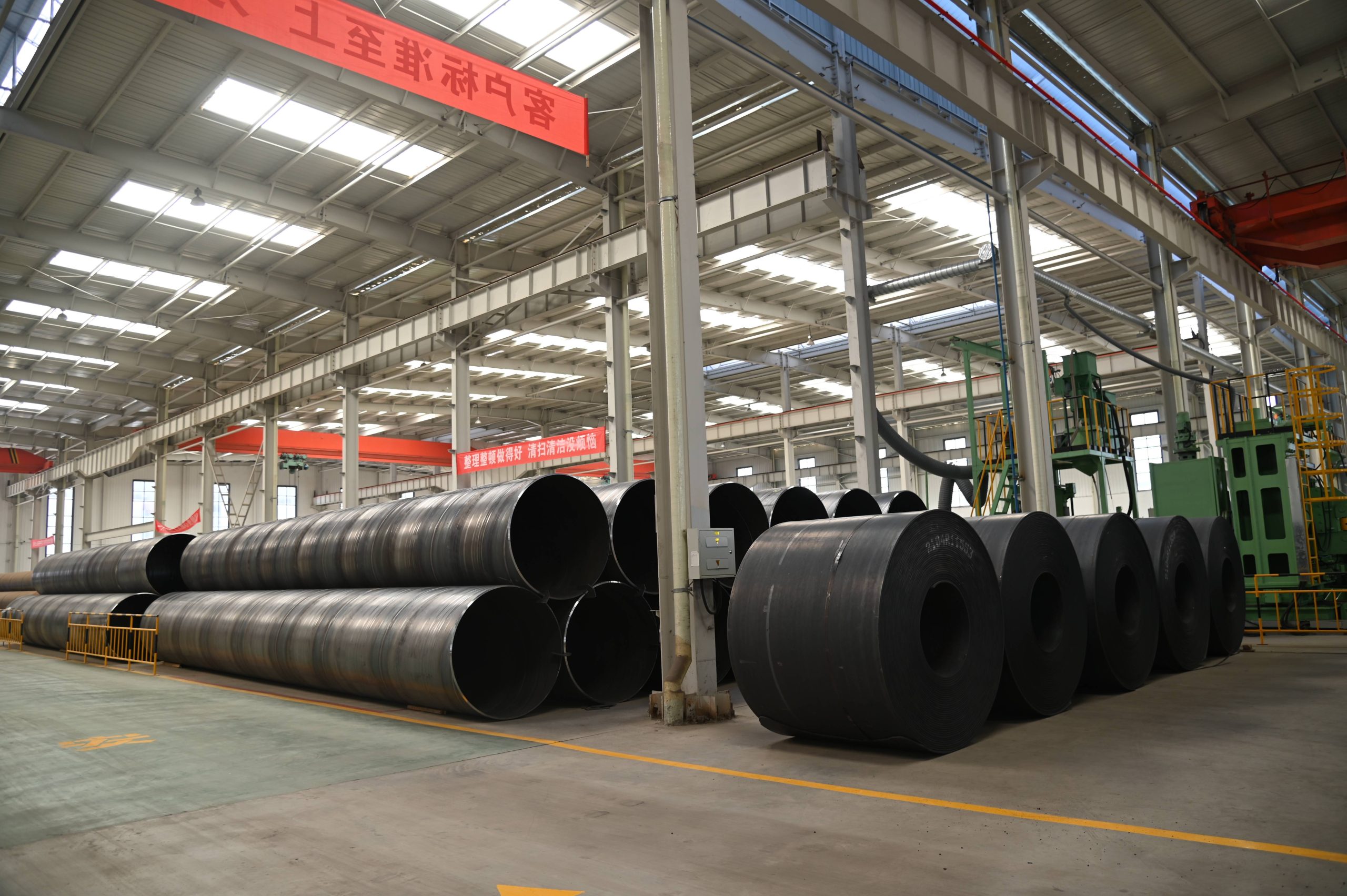

Ống thép hàn xoắn ốc đường kính lớn SSAW

những Đường Kính Lớn Ống thép hàn xoắn ốc đại diện cho đỉnh cao của kỹ thuật hiệu quả và quy mô trong cơ sở hạ tầng vận tải năng lượng và nước toàn cầu, một sản phẩm có tính đặc thù cao mà nhận dạng kỹ thuật về bản chất được liên kết với SSAW (Hàn hồ quang chìm xoắn ốc) QUY TRÌNH SẢN XUẤT, một phương pháp khéo léo cho phép tạo ra các đoạn ống khổng lồ—với Đường kính ngoài từ $219 \chữ{ mm}$ Đến $2032 \chữ{ mm}$ và Độ dày của tường kéo dài từ $5.0 \chữ{ mm}$ để $20 \chữ{ mm}$ dành cho các dòng sản phẩm tiêu chuẩn—từ thép cuộn liên tục thay vì các tấm rời rạc. Sự lựa chọn kỹ thuật này là một động lực kinh tế sâu sắc, tối ưu hóa việc sử dụng nguyên liệu và năng suất sản xuất cho các dự án có khối lượng lớn, tuy nhiên, nó đồng thời đưa ra một loạt thách thức hình học và luyện kim độc đáo phải được quản lý tỉ mỉ dưới sự chứng nhận nghiêm ngặt của các tiêu chuẩn như API 5L, đảm bảo rằng hiệu quả chi phí này không bao giờ đạt được bằng việc đánh đổi tính toàn vẹn và an toàn của cấu trúc. Khả năng truyền tải chất lỏng quan trọng một cách an toàn của đường ống, cho dù đó là ống thép carbon dùng cho dầu khí hay nước có khối lượng lớn, do đó là một chức năng trực tiếp của việc kiểm soát chính xác được thực hiện trên $text{THẤY}$ Quá trình, hóa học được lựa chọn cẩn thận của vật liệu (bao gồm các hạng quốc tế như hạng B, $\chữ{X46}$, $\chữ{X52}$, $\chữ{Q355}$, $\chữ{St52}$, và $văn bản{S355}$), và một loạt các thử nghiệm không phá hủy toàn diện ($\chữ{NDT}$) các phương pháp được áp dụng để xác minh tính toàn vẹn của đường hàn xoắn ốc.

Tâm của điều này Đường Kính Lớn ống là **Hàn hồ quang chìm ($\chữ{THẤY}$) ** quá trình tự nó, năng lượng cao, kỹ thuật lắng đọng cao cần thiết để đạt được độ xuyên thấu theo yêu cầu của tường và tính liên tục của cấu trúc. Sự hình thành xoắn ốc, sử dụng thép cuộn liên tục (thường cán nóng, như được tham chiếu bởi dữ liệu cán nóng Kỹ thuật) đó là cái đã được cởi ra, chuẩn bị sẵn sàng, và sau đó được đưa qua một loạt con lăn để truyền góc xoắn ốc chính xác, yêu cầu việc hàn diễn ra đồng thời cả bên trong và bên ngoài. Điều này đạt được bằng cách làm ngập hồ quang bằng dòng hạt, tạo ra một lớp khí bảo vệ và lắng đọng một lượng đáng kể, khối lượng kim loại hàn chất lượng cao kết hợp các cạnh được xử lý vát của dải. Đầu vào nhiệt cao liên quan đến $text{THẤY}$ có nghĩa là kết quả là **Vùng ảnh hưởng nhiệt ($\chữ{HAZ}$) ** và bản thân kim loại hàn có cấu trúc vi mô riêng biệt so với vật liệu gốc, yêu cầu hiệu chuẩn cẩn thận các thông số quy trình—điện áp hồ quang, Hiện hành, tốc độ di chuyển - để đảm bảo rằng mối hàn đạt được cường độ tối thiểu quy định ($\chữ{SMYS}$) và, critically, sở hữu độ dẻo dai gãy xương thích hợp, một đặc tính thường được xác minh thông qua thử nghiệm Charpy V-Notch để đảm bảo khả năng chống lại sự lan truyền vết nứt giòn của đường ống, đặc biệt là khi đường ống được chỉ định cho môi trường làm việc ở nhiệt độ thấp.

Sự đa dạng về mặt kỹ thuật trong việc lựa chọn Vật liệu là rất quan trọng, phản ánh ứng dụng toàn cầu và các yêu cầu hiệu suất đa dạng của $text này{SSAW}$ Ống. Trong khi văn bản ${API 5L}$ điểm—từ lớp cơ bản B ($\chữ{SMYS} = 35 \chữ{ Hiển thị}$) lên đến vi hợp kim, các lớp có độ bền cao như $text{X52}$ ($\chữ{SMYS} = 52 \chữ{ Hiển thị}$) —thiết lập đường bao cường độ cơ bản cho vận tải dầu khí, sự bao gồm của non-$text{API}$ các tiêu chuẩn như chữ $text của Trung Quốc{Q235}$ và $văn bản{Q355}$ và văn bản $Châu Âu{St37}$, $\chữ{St52}$, $\chữ{S235}$, và $văn bản{S355}$ biểu thị sự hội tụ dưới văn bản ${API 5L}$ hệ thống chất lượng cho các dự án ngoài truyền dẫn hydrocarbon tinh khiết, thường dùng cho đường ống dẫn nước hoặc bùn quy mô lớn. Yếu tố quan trọng ở đây là Thành phần hóa học, phải được kiểm soát tỉ mỉ bất kể tiêu chuẩn cơ bản. Đối với $text có độ bền cao hơn{X}$ điểm và tương đương như $text{Q355}$ hoặc $văn bản{S355}$, **Carbon tương đương ($\chữ{CEq}$) ** là thước đo tối quan trọng, cố tình giữ ở mức thấp thông qua việc sử dụng có kiểm soát các nguyên tố hợp kim vi mô (Niobium, chất hóa học) để đảm bảo khả năng hàn tại hiện trường tối ưu và giảm thiểu nguy cơ nứt nguội do hydro gây ra trong $text{HAZ}$, sự cần thiết về mặt kỹ thuật do lịch trình khắt khe và các điều kiện thường không thể đoán trước của các công trường xây dựng đường ống lớn.

Văn bản ${SSAW}$ hình học tạo ra sự phức tạp không hề nhỏ cho việc phân tích cấu trúc: đường hàn xoắn ốc, chạy ở một góc nhọn với trục ống. Cấu hình hình học này có nghĩa là mối hàn đồng thời chịu cả ứng suất vòng sơ cấp của đường ống. (sức căng chu vi từ áp suất bên trong) và ứng suất dọc (sức căng dọc trục do áp suất, Mở rộng nhiệt, và tải trọng bên ngoài), không giống như $text{CARBON}$ mối hàn chủ yếu được tải bởi ứng suất vòng. Trường căng thẳng phức tạp này đòi hỏi sự tin cậy cao độ vào tính toàn vẹn của $text{THẤY}$ seam, đòi hỏi sự nghiêm ngặt, $\chữ{API 5L}$-Kiểm tra không phá hủy bắt buộc ($\chữ{NDT}$) chế độ điều trị. Gói đảm bảo chất lượng toàn diện bao gồm $100\%$ Kiểm tra siêu âm ($\chữ{OUT}$ Thử nghiệm) của toàn bộ khối lượng mối hàn để phát hiện các khuyết tật phẳng (Thiếu sự kết hợp), bổ sung bằng thử nghiệm chụp ảnh phóng xạ ($\chữ{RT}$ Thử nghiệm)—thường là $text kỹ thuật số{Tia X}$—để phát hiện các khuyết tật về thể tích như độ xốp hoặc tạp chất, chiến lược kiểm tra hai lớp để đảm bảo mối hàn khối lượng lớn không có sai sót có thể gây mỏi hoặc đứt dưới ứng suất dịch vụ phức tạp. Hơn nữa, tính toàn vẹn được chứng minh một cách thuyết phục bằng thử nghiệm thủy tĩnh bắt buộc, trong đó mọi chiều dài ống đều được kiểm tra bằng áp suất cao hơn áp suất làm việc thiết kế của nó, màn hình cơ học cuối cùng xác nhận khả năng ngăn chặn áp suất của đường ống và khả năng phục hồi cấu trúc. .

Ngoài vật liệu kết cấu cốt lõi, tuổi thọ chức năng của $text{Đường Kính Lớn Ống thép hàn xoắn ốc}$ phụ thuộc vào phương pháp xử lý bề mặt tiên tiến được áp dụng để bảo vệ nó khỏi sự suy thoái của môi trường, một yếu tố quan trọng đối với đường ống chôn. Lớp phủ bên ngoài là tuyến phòng thủ đầu tiên chống lại sự ăn mòn của đất, và đặc điểm kỹ thuật cung cấp một số tùy chọn hiệu suất cao: 3PE (3-Lớp Polyetylen), cung cấp khả năng bảo vệ cơ học và độ bền điện môi đặc biệt cho hiệu suất bảo vệ cathode lâu dài; nhựa đường (nhựa đường), một truyền thống, rào cản chống nước hiệu quả về mặt chi phí; và bột epoxy (thường $text{Kháng hàn}$, Fusion Bond Epoxy), được đánh giá cao nhờ độ bám dính đặc biệt và khả năng chống lại sự phân rã catốt. Tương tự, lớp phủ bên trong - chẳng hạn như Epoxy, nhựa đường, hoặc lớp lót xi măng—rất cần thiết để giảm sự ăn mòn bên trong khi vận chuyển chất lỏng như nước hoặc khí ẩm, hay, critically, để giảm hệ số nhám thủy lực (Hazen-Williams $text{C}$-nhân tố), do đó giảm thiểu tổn thất cột áp ma sát và chi phí bơm dài hạn liên quan đến lưu lượng chất lỏng lớn, yêu cầu kỹ thuật biến ống thép thô thành ống dẫn dòng chảy được tối ưu hóa.

Việc đảm bảo chất lượng tổng thể được gói gọn trong việc cung cấp MTC (Giấy chứng nhận kiểm tra nhà máy), đóng vai trò là bản ghi có thể kiểm tra được về sự tuân thủ của đường ống đối với tất cả các thông số được chỉ định—từ thành phần hóa học ban đầu của thép đến kết quả cuối cùng của thử nghiệm thủy tĩnh và $text{NDT}$ báo cáo. Chứng nhận này, được quản lý bởi các tiêu chuẩn tài liệu và truy xuất nguồn gốc nghiêm ngặt của API 5L, là sự đảm bảo cuối cùng của khách hàng, xác nhận rằng đường ống, dù được chỉ định cho $text cường độ cao{X52}$ dịch vụ hoặc chung $text{St37}$ ỨNG DỤNG, đã trải qua mọi cơ khí cần thiết, Hóa chất, và thử nghiệm không phá hủy để xác nhận tính phù hợp của nó với mục đích là một phần cơ sở hạ tầng quan trọng, đảm bảo rằng sản phẩm cuối cùng, được cung cấp với góc xiên cần thiết để hàn hiện trường dễ dàng, sẵn sàng triển khai ngay lập tức và dịch vụ đáng tin cậy trong nhiều thập kỷ.

Dữ liệu đặc điểm kỹ thuật có cấu trúc: Ống thép hàn xoắn ốc đường kính lớn (SSAW)

trận chung kết, lý do thuyết phục cho việc lựa chọn Ống thép hàn xoắn ốc đường kính lớn của chúng tôi (SSAW) dựa trên sự so sánh phức tạp về lợi thế kinh tế và kỹ thuật của nó so với các đối thủ cạnh tranh chính trong phân khúc đường kính lớn: LSAW (hàn hồ quang chìm theo chiều dọc) và SMLS (LIỀN MẠCH) tùy chọn đường ống. trong khi NGÂN ống cung cấp sự đồng nhất về cấu trúc cuối cùng, kích thước của nó bị hạn chế nghiêm trọng bởi công suất của các nhà máy cán, làm cho nó không khả thi về mặt kinh tế đối với số lượng lớn 2032 mm yêu cầu về đường kính ngoài nơi lưu lượng dòng chảy cao là tối quan trọng. Cuộc thi sơ cấp, CARBON, đạt được sự liên kết mối hàn dọc trục tốt hơn nhưng đòi hỏi phải sử dụng khoảng cách cực rộng, tấm thép rời rạc, điều này không chỉ tạo ra nhiều chất thải vật liệu hơn trong quá trình cắt tỉa mà còn hạn chế năng suất sản xuất và chịu những hạn chế về năng suất của các nhà máy tấm toàn cầu. những SSAW Quá trình, tuy nhiên, vượt trội bằng cách khéo léo sử dụng hẹp hơn, cuộn thép liên tục, giảm độ phức tạp trong thu mua và tối đa hóa sản lượng trên mỗi tấn nguyên liệu đầu vào, chuyển trực tiếp thành lợi thế chi phí đáng kể cho quy mô lớn, các dự án có khối lượng lớn mà không ảnh hưởng đến các thỏa thuận không thể thương lượng API 5L tính toàn vẹn cấu trúc. Hiệu quả kinh tế này, bắt nguồn từ chính hình dạng của sự hình thành xoắn ốc, là sự im lặng, trình điều khiển mạnh mẽ của SSAWsự thống trị liên tục của nó trong thị trường đường ống chung và tiện ích toàn cầu, làm cho nó trở thành sự lựa chọn hợp lý nhất khi cân bằng quy mô lớn với hạn chế về ngân sách.

Hơn nữa, Tuổi thọ và tuổi thọ sử dụng cuối cùng của sản phẩm của chúng tôi về cơ bản được đảm bảo bằng sự tích hợp của các hệ thống xử lý bề mặt được chỉ định, biến thép trần thành một cấu trúc hỗn hợp phức tạp được thiết kế để chống lại sự suy thoái môi trường mạnh mẽ trong nhiều thập kỷ. Ứng dụng của 3PE bên ngoài (3-Lớp Polyetylen) lớp áo, ví dụ, là một quá trình công nghiệp phức tạp, yêu cầu đường ống có đường kính lớn phải được làm sạch tỉ mỉ thông qua phương pháp phun cát mài mòn theo tiêu chuẩn kim loại gần như trắng (sa 2.5) để đạt được bề mặt và độ bám dính tối đa. Tiếp theo đó là sự tuần tự, ứng dụng tốc độ cao của **Fusion Bond Epoxy ban đầu (Kháng hàn) ** lớp sơn lót, cung cấp các đặc tính liên kết hóa học và chống ăn mòn đặc biệt; một lớp keo copolyme ở giữa có chức năng liên kết hóa học với Kháng hàn đến dày, lớp polyetylen bên ngoài chắc chắn (PE). những PE lớp rất quan trọng để cung cấp sự bảo vệ cơ học tuyệt vời chống lại việc xử lý thô, mài mòn trong quá trình chôn cất, và tác động bên ngoài, đảm bảo rằng hàng rào điện môi vẫn còn nguyên vẹn và hoạt động hoàn hảo trong nhiều thập kỷ, sự cần thiết để giảm thiểu các yêu cầu hiện tại của Bảo vệ Cathodic bổ sung (Cp) hệ thống. Lớp phủ bên trong—cho dù là Epoxy, nhựa đường, hoặc Lớp lót xi măng—đều quan trọng như nhau, được chỉ định không chỉ để chống ăn mòn bên trong đối với chất lỏng như khí chua hoặc nước, Nhưng, đặc biệt đối với Epoxy lớp lót, để duy trì bề mặt bên trong siêu mịn nhằm tối đa hóa khả năng Hazen-Williams C-nhân tố, do đó đảm bảo chi phí năng lượng bơm vận hành thấp nhất có thể trong suốt tuổi thọ dự kiến ​​của đường ống.

Sự đảm bảo về hiệu suất của đường ống qua hàng loạt thông số kỹ thuật và quy trình—bao gồm các loại vật liệu từ cơ bản Q235 đến cường độ cao X52—được phân phối hoàn hảo thông qua MTC nghiêm ngặt (Giấy chứng nhận kiểm tra nhà máy) và các yêu cầu truy xuất nguồn gốc chính xác của tiêu chuẩn API 5L. những MTC không chỉ là một tài liệu đơn giản; nó là toàn diện, bảng ghi kỹ thuật có thể kiểm tra được của toàn bộ hành trình sản xuất đường ống. Nó cung cấp bằng chứng không thể chối cãi về phân tích hóa học của nồi thép, xác nhận sự tuân thủ các yêu cầu CEq giới hạn; nó nêu chi tiết kết quả của mọi cuộc kiểm tra cơ học (Độ bền kéo, Năng suất, Kéo dài, và thử nghiệm tác động Charpy V-Notch quan trọng đối với các loại nhiệt độ thấp); và nó bao gồm trận chung kết, kết quả đạt/không đạt của bài thi bắt buộc 100% NDT (UT và RT) của đường hàn xoắn ốc, và áp suất cuối cùng được giữ trong quá trình thử thủy tĩnh. Tài liệu mạnh mẽ này đảm bảo rằng khách hàng của chúng tôi, hoạt động theo các thông số kỹ thuật dự án quốc tế khác nhau, có thể chọn vật liệu thích hợp—cho dù là chất liệu Châu Âu S355 hoặc API X46 tương đương—với sự tin tưởng tuyệt đối rằng hệ thống quản lý chất lượng cơ bản là thống nhất, được chứng nhận, và có thể theo dõi đầy đủ, cung cấp một tiêu chuẩn chung về đảm bảo kỹ thuật vượt qua ranh giới địa lý và các yêu cầu pháp lý cụ thể, làm cho Ống thép hàn xoắn ốc đường kính lớn của chúng tôi trở thành sự lựa chọn có thể thích ứng về mặt kỹ thuật và đáng tin cậy để phát triển cơ sở hạ tầng trên toàn thế giới.
