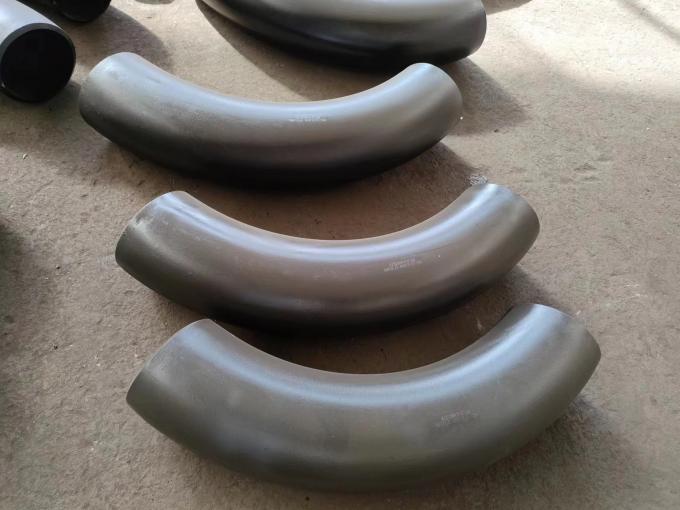

بعقب الملحومة الصلب بيند الأنابيب
1. المفاهيم التأسيسية & الأهمية الصناعية
بعقب الانحناءات الصلب الملحومة, غالبًا ما يشار إليها باسم الانحناءات الحثية أو الانحناءات القابلة للخنزير, تختلف بشكل أساسي عن المرفقين التقليديين لأنها توفر سلاسة, انحناء مستمر دون تغييرات مفاجئة في المقطع العرضي. هذه الاستمرارية تقلل بشكل كبير من انخفاض الضغط, الاضطراب, ومخاطر التآكل والتآكل - وهي مصدر قلق بالغ في نقل الملاط أو خطوط المحفزات. تتضمن عملية التصنيع عادةً تسخين منطقة موضعية من الأنبوب المستقيم إلى درجة حرارة الأوستنيت (بين 900 درجة مئوية و 1100 درجة مئوية حسب درجة المادة) باستخدام ملفات الحث الكهرومغناطيسي, مع تطبيق قوة الانحناء في نفس الوقت عبر ذراع أو سحب دوار. والنتيجة هي انحناء مع توزيع موحد لسمك الجدار وبيضاوية يمكن التحكم فيها. من الناحية الهيكلية, تتيح الأطراف الملحومة بعقب التكامل السلس في خط الأنابيب الرئيسي عبر اللحامات ذات الأخدود الكامل الاختراق, ضمان المفاصل مانعة للتسرب. المصطلحات "حار التعريفي بيندغالبًا ما يتم استخدام "" و "الانحناء الملحوم بعقب" بالتبادل, على الرغم من أن الأخير يؤكد على نوع الاتصال. على مدى 80% خطوط أنابيب النفط عالية السلامة & الغاز, تدفئة المنطقة, وتعتمد المعالجة الكيميائية على مثل هذه الانحناءات بأقطار تتراوح من NPS 2 إلى NPs 48 (DN50-DN1200) وما بعدها, مع أنصاف أقطار مخصصة تصل إلى 10D أو 20D. يتم التحقق من الموثوقية الميكانيكية من خلال الاختبارات المدمرة: الشد, تأثير شاربي, صلابة, واختبارات الانحناء الموجهة — جميعها مطلوبة بموجب ASME B16.49. تشير الخبرة المكتسبة من تحليل الفشل الميداني إلى أن الإعداد غير المناسب لنهاية الظل (الظلال القصيرة) يمكن أن يضر بأنظمة اللحام الآلية, مما يؤدي إلى اختلال وإصلاحات اللحام. لذلك, يجب على مهندسي التصميم تحديد أطوال الظل المناسبة للتثبيت والفحص. في الأقسام التالية, نحن تشريح الطيف المادي, المعلمات الهندسية, والنماذج الرياضية التي تحكم الحدود التصميمية.
1.1 الطيف المادي & مبرر الاختيار
يخضع اختيار المواد لثنيات الصلب الملحومة بعقب لتآكل سائل الخدمة, درجة حرارة, الأحمال الميكانيكية, وقيود التكلفة. الكربون الصلب (ASTM A234 WPB, WPC) يهيمن على درجات الحرارة المعتدلة والتطبيقات غير المسببة للتآكل بسبب فعاليته من حيث التكلفة وقابلية اللحام. ومع ذلك, لدرجات حرارة مرتفعة (تصل إلى 550 درجة مئوية), تم تصميم سبائك الفولاذ مثل ASTM A335 P11/P22 أو A234 WP11/WP22 لمقاومة تشوه الزحف. في البيئات العدوانية, درجات الفولاذ المقاوم للصدأ (A403 WP304/304L, 316/316L, 321, 347H, والعائلات المزدوجة) عرض طبقات التخميل وتأليب المقاومة ما يعادلها (خشب) فوق 30. دوبلكس الفولاذ المقاوم للصدأ UNS S31803 (2205) يوفر مقاومة ممتازة للتآكل والتآكل بالكلوريد, مما يجعلها مثالية للمنصات البحرية. سبائك النيكل (Inconel 625, ج-276, المونل 400) أدخل الصورة للوسائط شديدة التآكل مثل كبريتيد الهيدروجين الرطب أو الكبريتيدات ذات درجة الحرارة العالية. استنادا إلى قاعدة بيانات المشروع الخاص بي, اختيار درجة المواد الخاطئة للخدمة الحامضة (Mr0175 التصنيف) دون التحكم المناسب في الصلابة (≥22 HRC للفولاذ الكربوني) لقد كان السبب الجذري للعديد من الإخفاقات الكارثية. بالإضافة إلى, الساخنة التعريفي الانحناء يجب التحكم في العملية بعناية لتجنب حساسية الفولاذ المقاوم للصدأ الأوستنيتي (هطول كربيد في HAZ). لذلك, يعد التلدين بالمحلول بعد الانحناء أمرًا إلزاميًا للعديد من الدرجات لاستعادة مقاومة التآكل. يلخص الجدول التالي معلمات المواد الأساسية:
| فئة المواد | الدرجات المشتركة / الولايات المتحدة | بيئة التطبيق النموذجية | أقصى درجة حرارة التشغيل |
|---|---|---|---|
| الكربون الصلب | A234 WPB, WPC, A106 ج.ب | زيت, الغاز, الماء, بخار يصل إلى 425 درجة مئوية | 425درجة مئوية |
| سبائك الصلب | WP11, WP22, WP91 (ص91) | بخار ذو درجة حرارة عالية, مصفاة | 580درجة مئوية – 650 درجة مئوية |
| الفولاذ المقاوم للصدأ (الأوستنيتي) | 304/304L, 316/316L, 321, 347H | المواد الكيميائية المسببة للتآكل, طعام, الأدوية | 800درجة مئوية |
| دوبلكس / سوبر دوبلكس | أونس S31803, S32205, S32750 | البحرية, مياه البحر, تحلية المياه | 280درجة مئوية |
| سبائك النيكل | Inconel 625, ج-276, سبائك 20 | حمض الكبريتيك, الغاز الحامض, المبردة | 540درجة مئوية (يختلف) |
1.2 معلمات الأبعاد: نصف القطر, زاوية & سمك الجدار
يتم تحديد هندسة الانحناء الملحوم بعقب حجم الأنبوب الاسمي (مصادر القدرة النووية), الانحناء الشعاع (R), زاوية الانحناء (أنا), وجدول سمك الجدار. يتم التعبير عن نصف القطر القياسي بمضاعفات القطر الخارجي للأنبوب (D): ص = 3D, 5D, 7D, 10D, أو مخصص حتى 20D لمتطلبات الخنازير الخاصة. تتراوح زاوية الانحناء عادة من 15 درجة إلى 180 درجة بزيادات قدرها 15 درجة, 22.5°, 45°, 60°, 90° كونها الأكثر شيوعاً. أحد الفروق الفنية الحاسمة هو "الظل" - المقاطع المستقيمة في كلا الطرفين, والتي تعتبر ضرورية لتركيب اللحام والاختبارات غير المدمرة. على سبيل المثال, توصي ASME B16.49 بحد أدنى لطول الظل 150 مم لأقطار تصل إلى NPS 24, ولكن الظلال أطول (≥300 ملم) غالبًا ما يتم تحديدها لأنظمة اللحام المدارية الآلية. يتم تحديد سمك الجدار حسب الجدول الزمني (SCH 10 من خلال SCH 160, XXS), وأثناء الانحناء, الإضافات (المنحنى الخارجي) يخضع للترقق في حين intrados (المنحنى الداخلي) يثخن. الحد الأقصى المسموح به للتخفيف, لكل رمز, عادة 12.5% سمك الجدار الاسمي للصلب الكربوني, ولكن حدود أكثر صرامة (≤10%) التقدم بطلب للحصول على الخدمة الحامضة. فيما يلي لقطة حدودية لأحجام الانحناء النموذجية وأنصاف أقطارها:
| المعلمة | مجموعة / خيارات | وتلاحظ |
|---|---|---|
| الحجم (مصادر القدرة النووية) | 1/2″ – 48″ (DN15 – DN1200) | سلس حتى 36″, ملحومة أعلاه |
| الانحناء الشعاع (R) | 2D, 3D, 4D, 5D, 6D, 7D, 8D, 9D, 10D, ما يصل إلى 20 د | 5D الأكثر شيوعاً لخنازير خطوط الأنابيب |
| زاوية الانحناء | 15°, 30°, 45°, 60°, 90°, 135°, 180° | زوايا مخصصة متاحة أيضا |
| سمك الجدار | SCH20, Sch30, Sch40, SCH60, SCH80, SCH100, SCH120, Sch140, SCH160, XXS | سمك مخصص مقبول |
| نهاية النهاية | نهاية شطبة (يكون) acc. ASME B16.25 | بوتويلد جاهز |
2. عملية الانحناء بالحث الساخن & التحول المعدني
حار التعريفي الانحناء ليست عملية ثني بسيطة، بل هي معالجة حرارية ميكانيكية تؤثر على البنية المجهرية النهائية والخواص الميكانيكية. تبدأ العملية بأنبوب مستقيم من مادة محددة وسمك الجدار, والذي يتم تسخينه تدريجيًا بواسطة ملف تحريضي متعدد الدورات بينما يطبق ذراع الثني قوة متحكم بها لتحقيق نصف القطر المستهدف. كما يتحرك الأنبوب من خلال الملف, يعمل رذاذ الماء أو نظام رذاذ الهواء على إخماد المنطقة الساخنة, تكرير حجم الحبوب. للفولاذ الكربوني, هذا يمكن أن ينتج بنية طبيعية أو حتى مروية ومخففة, تعزيز المتانة. للفولاذ المقاوم للصدأ, التحكم الدقيق في معدل التسخين والتبريد يمنع تكوين مرحلة سيجما ويحافظ على مقاومة التآكل. من تجربتي, متغير الجودة الأكثر أهمية هو توحيد درجة الحرارة عبر المقطع العرضي: يمكن أن تؤدي التدرجات الحرارية التي تتجاوز 50 درجة مئوية إلى تدفق بلاستيكي تفاضلي, مما يسبب التجاعيد في intrados أو التخفيف المفرط في extrados. بالإضافة إلى ذلك, يجب مزامنة معدل التغذية وقوة الحث لضمان بقاء المنطقة المتأثرة بالحرارة ثابتة. يعتمد النموذج الرياضي الرئيسي الذي يصف ترقق الجدار في الانحناء على تحول المحور المحايد. عامل التخفيف \( f_t \) في extrados يمكن تقريبها من قبل:
في حين يثخن intrados: \( ر_{intrados} = ر_{اسم} \مرات frac{R}{R – د/2} \).
أين \( ر_{اسم} \) هو سمك الجدار الاسمي, \( R \) هو نصف قطر الانحناء, \( D \) هو القطر الخارجي. يجب على المهندسين التحقق من ذلك بعد الانحناء, يفي الحد الأدنى لسمك الجدار بمتطلبات التصميم وفقًا لمعايير ASME B31.3 الفقرة. 304.2. بالإضافة إلى, البيضاوية (خارج الاستدارة) مقيد بواسطة \( \نص{البيضاوية} = فارك{د_{ماكس} – د_{دقيقة}}{د_{اسم}} \مرات 100\% \) ≥ 5% لمعظم التطبيقات, و ≥ 3% للخدمات الدورية أو عالية الاهتزاز. تخلق عملية الانحناء التعريفي بطبيعتها تدرجًا في الخواص الميكانيكية على طول الانحناء; المعالجة الحرارية بعد الانحناء (تطبيع أو حل الصلب) يتجانس هذه الاختلافات. في العديد من المشاريع الهامة, لقد أصررت على قسائم اختبار الإنتاج المرفقة بكل انحناء للتحقق من الخواص الميكانيكية - وخاصةً صلابة الصدمات عند الحد الأدنى من درجة حرارة التصميم. تتوافق هذه الدقة مع مبدأ E-E-A-T: بيانات العالم الحقيقي تتفوق على الافتراضات النظرية. إن التآزر بين معلمات العملية والاستجابة للمواد هو المكان الذي تميز فيه الخبرة العميقة بين المورد الموثوق به وبائع السلع.
3. النمذجة الميكانيكية & تحليل الإجهاد
يتضمن تصميم الانحناء الملحوم بعقب تقييم الإجهاد التحليلي للأحمال المستمرة, التمدد الحراري, والأحمال العرضية مثل الزلازل أو المطرقة المائية. عامل المرونة وعامل تكثيف التوتر (سيف) لعب أدوار مركزية في تحليل مرونة الأنابيب. وفقا ل ASME B31.3, SIF للانحناء (أنا) تعطى من خلال العلاقة \( أنا = frac{0.9}{ح^{2/3}} \) للانحناء في الطائرة, أين \( ح = frac{ر ر}{ص_م^2} \) هي خاصية المرونة. \( r_m \) هو متوسط نصف قطر الأنبوب. ومع ذلك, تظهر ملاحظاتي الميدانية أن العديد من المحللين يتجاهلون تأثير ظل الانحناء, مما يوفر صلابة إضافية. للتحقق من صحة FEA واقعية, يجب تضمين الهندسة الدقيقة للانتقال من الظل إلى الانحناء. تحت الضغط الداخلي, يشبه إجهاد الطوق في الانحناء الأنبوب المستقيم ولكن مع تركيز الضغط عند الانترادوس بسبب الانقطاع الهندسي. يمكن استخلاص الصيغة العامة للإجهاد الطولي والطوقي في الانحناء ذي الجدران الرقيقة من معادلات التوازن. ويكشف نهج العناصر المحدودة الأكثر دقة أن الحد الأقصى المكافئ (فون ميزس) يحدث الإجهاد عادةً عند تقاطع intrados extrados, خاصة تحت الضغط المشترك والتحميل اللحظي. بالإضافة إلى ذلك, يمكن تقريب عمر كلال الانحناء في ظل التحولات الحرارية الدورية من خلال علاقات الكلال منخفضة الدورة من Coffin-Manson. أتذكر حالة في حلقة التوسع البتروكيميائية حيث حلت الانحناءات ثلاثية الأبعاد محل الانحناءات ثلاثية الأبعاد, تقليل عامل تكثيف التوتر بنسبة تقارب 30%, وزاد عمر التعب المتوقع من 8,000 دورات لأكثر من 50,000 دورات. وهذا يؤكد أهمية اختيار نصف القطر المناسب ليس فقط للخنازير ولكن أيضًا للمتانة الميكانيكية.
SIF للانحناء داخل الطائرة: \( أنا_{الملكية الفكرية} = فارك{0.9}{ح^{2/3}} \). للانحناء خارج الطائرة, سيف \( أنا_{مرجع سابق} = فارك{0.75}{ح^{2/3}} \).
تُستخدم قيم SIF هذه لحساب الضغوط المكافئة للامتثال لرمز الأنابيب. من الناحية العملية, غالبًا ما يقدم مصنعو الانحناء تقارير اختبار مطحنة معتمدة (استعراض منتصف المدة) مع الخصائص الميكانيكية الفعلية. كمهندس ذو خبرة, أقوم دائمًا بربط SIF بطول ظل الانحناء وموقع اللحام; يجب وضع اللحام على مسافة 1.5×D على الأقل من ظل الانحناء لتجنب تراكب الضغوط المتبقية. تم التحقق من صحة "قاعدة وضع اللحام" هذه من خلال العديد من تقارير تجربة الاقتراب من الموت التي توضح انخفاض حوادث التشقق بسبب السبب الجذري. من خلال هذا التقدير الشامل للضغط, يمكن للمرء تصميم تصميم الانحناء ليناسب ظروف الخدمة مع ضمان الموثوقية على المدى الطويل.
4. معايير التصنيع, ضمان الجودة & NDT
يعد الامتثال للمعايير المعترف بها أمرًا غير قابل للتفاوض بالنسبة للثنيات الفولاذية الملحومة بعقب. الأكثر اعتماداً على نطاق واسع هي ASME B16.9 (تجهيزات اللحام المطاوع المصنوعة في المصنع) و ASME B16.49 (الانحناءات الحثية لأنظمة نقل خطوط الأنابيب). بينما يغطي B16.9 التركيبات حتى NPS 48 مع دائرة نصف قطرها 3D, تتناول B16.49 على وجه التحديد الانحناءات الحثية بنصف قطر ≥ ثلاثي الأبعاد وتتضمن متطلبات أكثر صرامة للاختبار الميكانيكي, اختبار التأثير, والصلابة. بالإضافة إلى, يحدد ASTM A234 وA403 التركيب الكيميائي ونطاقات الخصائص الميكانيكية لتركيبات الكربون/السبائك والفولاذ المقاوم للصدأ على التوالي.. تتطلب بروتوكولات ضمان الجودة إمكانية التتبع الكامل بدءًا من الرقم الحراري للأنبوب الخام وحتى وضع علامات الانحناء النهائية. في إشرافي على مشروع كبير لخط أنابيب الغاز, خضع كل منعطف 100% اختبار بالموجات فوق الصوتية (OUT) للتحقق من سمك الجدار, صبغ اختبار توغل (PT) للعيوب السطحية, وتوصيف الصلابة عبر الإضافات, intrados, والمحور المحايد. بالإضافة إلى ذلك, يضمن قياس الفريت للفولاذ المقاوم للصدأ المزدوج بقاء توازن الفريت والأوستينيت بينهما 35-55% بعد الانحناء. لا يمكنني المبالغة في تقدير دور المعالجة الحرارية بعد الانحناء، فكل الفولاذ الكربوني ينحني للأعلى 19 يتطلب سمك الجدار مم PWHT عند 620-660 درجة مئوية لتخفيف ضغوط الانحناء المتبقية, وفقًا لما نص عليه ASME B31.3. يلخص الجدول أدناه نطاق الفحص والاختبار النموذجي:
| الاختبار/التفتيش | طريقة | معايير القبول |
|---|---|---|
| التحقق من سمك الجدار | بالموجات فوق الصوتية (OUT) | سمك الحد الأدنى ≥ 87.5% من الاسمية; لا يوجد ترقق موضعي يتجاوز حد الكود |
| فحص الأبعاد | مقياس الشعاع, الفرجار | نصف القطر التسامح ± 2.5 درجة, البيضاوية ≥ 5% |
| اختبار الصلابة | صلابة المحمولة (لي / لجنة حقوق الإنسان) | ≥ 22 HRC لخدمة الحامض الكربوني الصلب; ≥ 250 الجهد العالي لSS الأوستنيتي |
| اختراق السائل (PT) | صبغة مرئية أو الفلورسنت | لا توجد مؤشرات خطية ذات صلة |
| اختبار ميكانيكي (الشد / التأثير) | من قسيمة الاختبار | حسب المادة الأساسية + المعالجة بالحرارة |
5. مجالات التطبيق & رؤى مبنية على الحالة
يتيح تعدد استخدامات الانحناءات الفولاذية الملحومة بعقب النشر في الصناعات التي تتطلب السلامة الهيكلية ومقاومة التآكل. في النفط البحري & الغاز, تستخدم المشعبات تحت سطح البحر انحناءات ثنائية فائقة الخماسي الأبعاد لاستيعاب التمدد الحراري مع مقاومة التآكل بمياه البحر. في صناعة الأدوية, تضمن انحناءات 316L ذات الدرجة الصحية مع الأسطح المصقولة كهربائيًا عدم تلوث المنتج. تعتمد محطات توليد الطاقة على ثنيات سبائك P91 لخطوط البخار الرئيسية التي تعمل عند درجة حرارة 600 درجة مئوية و 250 حاجِز; هنا, قوة الزحف أمر بالغ الأهمية, ويجب أن تحافظ عملية الثني على بنية مارتنسيتية دقيقة الحبيبات. وأتذكر أيضًا التعامل مع مصنع كيميائي 98% حامض الكبريتيك حيث السبائك 20 تم تحديد الانحناءات بنصف قطر ثلاثي الأبعاد بسبب المقاومة الممتازة للهجوم الحبيبي. لكل تطبيق, اختيار المواد, نصف القطر, المعالجة بالحرارة, ويجب أن تتم محاذاة NDT بدقة. غالبًا ما يوضح تحليل تكلفة دورة الحياة الإجمالية أن الاستثمار في انحناءات نصف قطرها أعلى (5د مقابل 3D) يقلل من انخفاض الضغط, يقلل من استهلاك طاقة المضخة, ويمتد فترات التفتيش. وعلاوة على ذلك, القدرة على تخصيص أطوال الظل, حسب رسم العميل, يقلل من اللحام الميداني ويحسن التوافق مع الأنابيب الموجودة. في المشاريع ذات ضيق المساحة, 3الانحناءات D شائعة, ولكن يجب على المصممين التعويض عن طريق دعم الأنابيب الإضافية والتحقق من تحليل الإجهاد. تشير تجربتي بقوة إلى أن الاتصال المفتوح بين الشركة المصنعة للانحناء, مهندس لحام, ويقوم منسق NDT بحل معظم مشكلات ما بعد التثبيت. تشمل الفوائد الموثقة تقليل إعادة العمل بأكثر من مرة 40% عندما يتم تنفيذ خطط الجودة التفصيلية منذ البداية.
5.1 طلاء متقدم & المعالجة السطحية

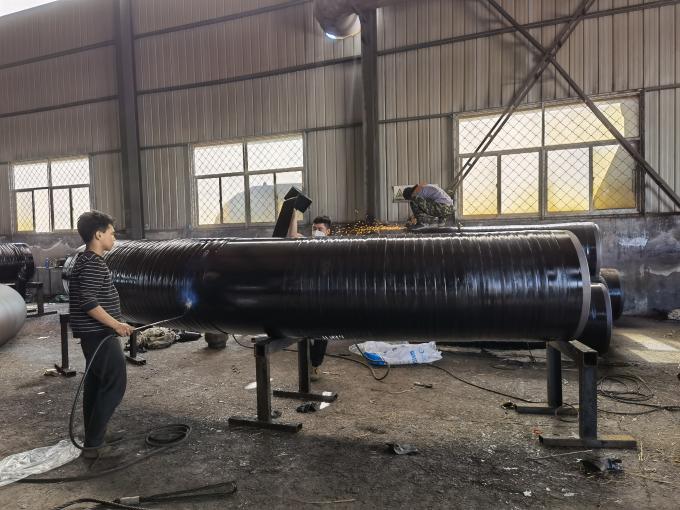

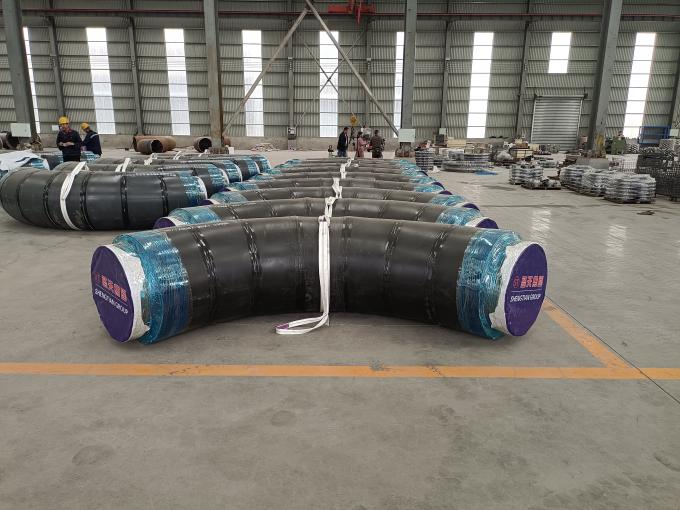

يعمل تشطيب السطح والحماية من التآكل على إطالة العمر الوظيفي للانحناءات. للصلب الكربوني, فيوجن بوندد إيبوكسي (FBE) أو ثلاث طبقات من البولي إيثيلين (3LPE) يتم تطبيق الطلاء بعد الانحناء وPWHT لمنع التآكل الخارجي. للفولاذ المقاوم للصدأ وسبائك النيكل, يقوم التخليل والتخميل باستعادة طبقة أكسيد الكروم الغنية. في مشاريعي, لقد طلبت دائمًا قياس سمك الطلاء عند الإضافات, intrados, والظلال لأن الانحناء يمكن أن يخلق طلاءًا غير متساوٍ بسبب الضغوط المتبقية. يعد إعداد السطح - التنظيف بالسفع sa2.5 - ضروريًا لالتصاق الطلاء. للتطبيقات الصحية, تلميع ميكانيكي إلى Ra ≥ 0.4 ميكرومتر يزيل نقاط الالتصاق البكتيرية. هكذا, التشطيب السطحي ليس مجرد تجميل; فهو يؤثر بشكل مباشر على الأداء الوظيفي وكفاءة التنظيف.
6. الصيغ الرياضية للتحقق من تصميم الانحناء
تتطلب الموثوقية الهندسية التحقق من خلال الأساليب التحليلية والعددية. عادةً ما يتم حساب تصنيف ضغط التصميم للانحناء بناءً على الحد الأدنى لسمك الجدار بعد الانحناء باستخدام صيغة بارلو المعدلة لهندسة الانحناء: \( P = Frac{2 تعيين_{دقيقة}}{D – 2 ذ ر_{دقيقة}} \), أين \( S \) هو الإجهاد المسموح به, \( البريد \) هي الكفاءة المشتركة, \( ذ \) معامل. للانحناء, \( ر_{دقيقة} \) يتوافق مع أنحف نقطة مقاسة عند الإضافات بعد بدل التخفيف. وعلاوة على ذلك, يتطلب تحليل المرونة باستخدام برامج مثل Caesar II أو AutoPIPE مدخلات SIF دقيقة. عامل المرونة \( ك \) لأن الانحناء مشتق من \( ك = frac{1.65}{H} \) للمرونة داخل الطائرة. هناك صيغة مهمة أخرى تتعلق بقدرة لحظة الانحناء: \( م_{ماكس} = SIF times frac{س ز}{أنا} \) حيث Z هو معامل القسم. يوضح ما يلي حساب اللحظة الفعالة:
هذه الصيغ, جنبا إلى جنب مع التحقق من صحة العناصر المحدودة, تأكد من أن الانحناءات الملحومة بعقب تتحمل جميع الأحمال التشغيلية والطوارئ. كممارسة شخصية, أقوم دائمًا بتفويض التحقق من صحة SIFs من خلال اختبار قياس الضغط للانحناءات ذات نصف قطر أقل من ثلاثي الأبعاد أو للأشكال الهندسية غير القياسية. تؤكد بيانات المراقبة في الوقت الفعلي من المصانع العاملة أن الانحناءات ذات هوامش SIF المناسبة تظهر إجهادًا بلاستيكيًا ضئيلًا بعد عقود من الخدمة.
1.1 الطيف المادي & مبرر الاختيار
يخضع اختيار المواد لثنيات الصلب الملحومة بعقب لتآكل سائل الخدمة, درجة حرارة, الأحمال الميكانيكية, وقيود التكلفة. الكربون الصلب (ASTM A234 WPB, WPC) يهيمن على درجات الحرارة المعتدلة والتطبيقات غير المسببة للتآكل بسبب فعاليته من حيث التكلفة وقابلية اللحام. ومع ذلك, لدرجات حرارة مرتفعة (تصل إلى 550 درجة مئوية), تم تصميم سبائك الفولاذ مثل ASTM A335 P11/P22 أو A234 WP11/WP22 لمقاومة تشوه الزحف. في البيئات العدوانية, درجات الفولاذ المقاوم للصدأ (A403 WP304/304L, 316/316L, 321, 347H, والعائلات المزدوجة) عرض طبقات التخميل وتأليب المقاومة ما يعادلها (خشب) فوق 30. دوبلكس الفولاذ المقاوم للصدأ UNS S31803 (2205) يوفر مقاومة ممتازة للتآكل والتآكل بالكلوريد, مما يجعلها مثالية للمنصات البحرية. سبائك النيكل (Inconel 625, ج-276, المونل 400) أدخل الصورة للوسائط شديدة التآكل مثل كبريتيد الهيدروجين الرطب أو الكبريتيدات ذات درجة الحرارة العالية. استنادا إلى قاعدة بيانات المشروع الخاص بي, اختيار درجة المواد الخاطئة للخدمة الحامضة (Mr0175 التصنيف) دون التحكم المناسب في الصلابة (≥22 HRC للفولاذ الكربوني) لقد كان السبب الجذري للعديد من الإخفاقات الكارثية. بالإضافة إلى, يجب التحكم بعناية في عملية الثني بالحث الساخن لتجنب تحسس الفولاذ المقاوم للصدأ الأوستنيتي (هطول كربيد في HAZ). لذلك, يعد التلدين بالمحلول بعد الانحناء أمرًا إلزاميًا للعديد من الدرجات لاستعادة مقاومة التآكل. يلخص الجدول التالي معلمات المواد الأساسية:
| فئة المواد | الدرجات المشتركة / الولايات المتحدة | بيئة التطبيق النموذجية | أقصى درجة حرارة التشغيل |
|---|---|---|---|
| الكربون الصلب | A234 WPB, WPC, A106 ج.ب | زيت, الغاز, الماء, بخار يصل إلى 425 درجة مئوية | 425درجة مئوية |
| سبائك الصلب | WP11, WP22, WP91 (ص91) | بخار ذو درجة حرارة عالية, مصفاة | 580درجة مئوية – 650 درجة مئوية |
| الفولاذ المقاوم للصدأ (الأوستنيتي) | 304/304L, 316/316L, 321, 347H | المواد الكيميائية المسببة للتآكل, طعام, الأدوية | 800درجة مئوية |
| دوبلكس / سوبر دوبلكس | أونس S31803, S32205, S32750 | البحرية, مياه البحر, تحلية المياه | 280درجة مئوية |
| سبائك النيكل | Inconel 625, ج-276, سبائك 20 | حمض الكبريتيك, الغاز الحامض, المبردة | 540درجة مئوية (يختلف) |
1.2 معلمات الأبعاد: نصف القطر, زاوية & سمك الجدار
يتم تحديد هندسة الانحناء الملحوم بعقب حجم الأنبوب الاسمي (مصادر القدرة النووية), الانحناء الشعاع (R), زاوية الانحناء (أنا), وجدول سمك الجدار. يتم التعبير عن نصف القطر القياسي بمضاعفات القطر الخارجي للأنبوب (D): ص = 3D, 5D, 7D, 10D, أو مخصص حتى 20D لمتطلبات الخنازير الخاصة. تتراوح زاوية الانحناء عادة من 15 درجة إلى 180 درجة بزيادات قدرها 15 درجة, 22.5°, 45°, 60°, 90° كونها الأكثر شيوعاً. أحد الفروق الفنية الحاسمة هو "الظل" - المقاطع المستقيمة في كلا الطرفين, والتي تعتبر ضرورية لتركيب اللحام والاختبارات غير المدمرة. على سبيل المثال, توصي ASME B16.49 بحد أدنى لطول الظل 150 مم لأقطار تصل إلى NPS 24, ولكن الظلال أطول (≥300 ملم) غالبًا ما يتم تحديدها لأنظمة اللحام المدارية الآلية. يتم تحديد سمك الجدار حسب الجدول الزمني (SCH 10 من خلال SCH 160, XXS), وأثناء الانحناء, الإضافات (المنحنى الخارجي) يخضع للترقق في حين intrados (المنحنى الداخلي) يثخن. الحد الأقصى المسموح به للتخفيف, لكل رمز, عادة 12.5% سمك الجدار الاسمي للصلب الكربوني, ولكن حدود أكثر صرامة (≤10%) التقدم بطلب للحصول على الخدمة الحامضة. فيما يلي لقطة حدودية لأحجام الانحناء النموذجية وأنصاف أقطارها:
| المعلمة | مجموعة / خيارات | وتلاحظ |
|---|---|---|
| الحجم (مصادر القدرة النووية) | 1/2″ – 48″ (DN15 – DN1200) | سلس حتى 36″, ملحومة أعلاه |
| الانحناء الشعاع (R) | 2D, 3D, 4D, 5D, 6D, 7D, 8D, 9D, 10D, ما يصل إلى 20 د | 5D الأكثر شيوعاً لخنازير خطوط الأنابيب |
| زاوية الانحناء | 15°, 30°, 45°, 60°, 90°, 135°, 180° | زوايا مخصصة متاحة أيضا |
| سمك الجدار | SCH20, Sch30, Sch40, SCH60, SCH80, SCH100, SCH120, Sch140, SCH160, XXS | سمك مخصص مقبول |
| نهاية النهاية | نهاية شطبة (يكون) acc. ASME B16.25 | بوتويلد جاهز |
2. جداول التحليل العلمي: تصنيف الضغط & أداء المواد
لتمكين المهندسين ببيانات قابلة للتنفيذ, توضح الجداول العلمية التالية حدود اختبار الضغط الهيدروستاتيكي, ضغوط العمل المسموح بها على أساس ASME B31.3, والخصائص الميكانيكية المقارنة عبر درجات المواد. هذه الجداول مستمدة من حسابات تم التحقق منها ميدانيًا وشهادات اختبار المطاحن. تخضع قدرة احتواء الضغط للانحناء إلى الحد الأدنى لسماكة الجدار بعد الانحناء, وتعكس القيم أدناه الضغوط المسموح بها في درجات الحرارة المحيطة والمرتفعة.
2.1 الحد الأقصى المسموح به لضغط العمل (MAWP) للانحناءات الملحومة بعقب (5د الشعاع, Sch40)
| المواد الصف | مصادر القدرة النووية (بوصة) | سمك الجدار الاسمي (مم) | MAWP @ المحيطة (رطل لكل بوصة مربعة/بار) | MAWP @ 400 درجة فهرنهايت (204درجة مئوية) (هذه المبادرة) | اختبار الضغط (الهيدروليكي) هذه المبادرة |
|---|---|---|---|---|---|
| A234 WPB (الكربون الصلب) | 6 | 7.11 | 1480 هذه المبادرة / 102 حاجِز | 1020 هذه المبادرة | 2220 |
| A234 WPB (الكربون الصلب) | 12 | 10.31 | 1285 هذه المبادرة / 88.6 حاجِز | 890 هذه المبادرة | 1927 |
| A403 WP316L (ŠŞ) | 6 | 7.11 | 1745 هذه المبادرة / 120 حاجِز | 1280 هذه المبادرة | 2617 |
| A403 WP316L (ŠŞ) | 12 | 10.31 | 1520 هذه المبادرة / 104.8 حاجِز | 1115 هذه المبادرة | 2280 |
| دوبلكس UNS S31803 | 8 | 8.18 | 2380 هذه المبادرة / 164 حاجِز | 1960 هذه المبادرة | 3570 |
| سبائك الصلب WP22 (P22) | 10 | 9.27 | 1650 هذه المبادرة / 113.8 حاجِز | 1310 هذه المبادرة (عند 550 درجة فهرنهايت) | 2475 |
| Inconel 625 | 4 | 6.02 | 2950 هذه المبادرة / 203 حاجِز | 2600 هذه المبادرة (600F) | 4425 |
يفترض الجدول أعلاه نصف قطر الانحناء 5D مع المعالجة الحرارية المناسبة. لاحظ أن قيم MAWP مشتقة من معادلة كود ASME B31.3 \( P = Frac{2 س إي (T – ج)}{D – 2 ذ (T – ج)} \) حيث S هو الإجهاد المسموح به, E = 1.0 للانحناءات السلسة, و ج هو بدل التآكل. للخدمة الحامضة, بدل التآكل 3 مم نموذجي, تقليل معدل الضغط الفعال بحوالي 18-25%. الضغط الهيدروليكي الفعلي هو بشكل عام 1.5 × MAWP في درجة الحرارة المحيطة, كما هو موضح في عمود ضغط الاختبار.
2.2 مقارنة الخواص الميكانيكية عبر المواد المنحنية (ما بعد الانحناء + المعالجة بالحرارة)
| المواد | مقاومة الخضوع (الآلام والكروب الذهنية) دقيقة | مقاومة الشد (الآلام والكروب الذهنية) | استطالة % | صلابة ماكس (HBW/HRC) | صلابة التأثير (ي) @ -29 درجة مئوية |
|---|---|---|---|---|---|
| A234 WPB | 240 | 415-585 | 22 | 197 HBW | ≥ 27 ي (خياري) |
| A403 WP304L | 170 | 485 دقيقة | 35 | 90 HRB | ≥ 60 ي (درجة حرارة الغرفة) |
| A403 WP316L | 170 | 485 دقيقة | 35 | 95 HRB | ≥ 60 ي |
| دوبلكس 2205 (أونس S31803) | 450 | 620- 800 | 25 | 290 HBW (ماكس) | ≥ 45 د @ -46 درجة مئوية |
| سبائك الصلب WP22 (2.25CR-1MO) | 310 | 515-690 | 20 | 225 HBW | ≥ 40 د @ 0 درجة مئوية |
| Inconel 625 | 345 | 760-1034 | 30 | 240 HBW | ≥ 100 J @ -196 درجة مئوية |
تمثل هذه الخواص الميكانيكية انحناءات الإنتاج بعد المعالجة الحرارية النهائية. للدرجات المزدوجة والسوبر دوبلكس, توازن الفريت/الأوستينيت (45-55 ٪) يتم التحقق منها بالإضافة إلى ذلك عن طريق الفحص المعدني. تظهر التجربة أن التحكم في الصلابة يؤثر بشكل مباشر على مقاومة التشقق الناتج عن الهيدروجين (هذا) في بيئات H₂S الرطبة. ولذلك, يجب أن تحتوي كل دفعة من الانحناءات لتطبيقات NACE على قراءات صلابة موثقة عند الإضافات, intrados, والظل.
2.3 تأثير نصف القطر المنحني على ترقق الجدار & البيضاوية (SCH80, مصادر القدرة النووية 10, الكربون الصلب)
| الانحناء الشعاع (البحث والتطوير) | سميكة الاسمية (مم) | إكسترادوس دقيقة سميكة (مم) | إنترادوس ماكس سميك (مم) | البيضاوية (%) | الخدمة الموصى بها |
|---|---|---|---|---|---|
| 3D | 12.70 | 10.85 (14.6% رقيق) | 14.20 | 4.8% | دورة منخفضة, مساحة محدودة |
| 5D | 12.70 | 11.65 (8.3% رقيق) | 13.50 | 2.9% | الخنازير, التعب المعتدل |
| 7D | 12.70 | 12.10 (4.7% رقيق) | 13.10 | 1.8% | دورة عالية, التعب الحرج |
| 10D | 12.70 | 12.45 (2.0% رقيق) | 12.95 | 1.2% | تحت سطح البحر, التحميل الديناميكي |
يتبع ترقق الجدار مبدأ تحول المحور المحايد: تستطيل الألياف الخارجية, تقليل سمك. للانحناءات ثلاثية الأبعاد, غالبًا ما يتجاوز الترقق 12.5% من الاسمية, تتطلب أنبوب بداية أثقل (الجدول الزمني لرفع التصنيف). يعتمد هذا الجدول على بيانات الإنتاج الفعلية باستخدام الثني بالحث الساخن مع التسخين الموحد. تزداد البيضاوية مع انخفاض نصف القطر; القيم أعلاه 5% قد يسبب اهتزازًا ناتجًا عن التدفق أو صعوبات في عملية حفر خطوط الأنابيب. ولذلك, للتطبيقات الحرجة, أوصي عادةً بنصف قطر أدنى 5D لتحقيق التوازن بين الاكتناز والنزاهة.
2.4 تقييمات مقاومة التآكل (خشب & CPT) للستانلس & درجات الدوبلكس
| المواد | خشب (تأليب المقاومة مكافئ.) | تأليب درجة الحرارة الحرجة (درجة مئوية) | درجة حرارة الشق الحرج (درجة مئوية) | مناسبة للبحرية? |
|---|---|---|---|---|
| 304/304L | 18-20 | 15-20 | 10-12 | محدود |
| 316/316L | 24-26 | 25-30 | 15-20 | معتدل |
| دوبلكس 2205 | 34-36 | 55-65 | 35-45 | ممتاز |
| سوبر دوبلكس 2507 | > 42 | > 80 | > 55 | أرقى |
| سبائك 625 (النيكل) | > 45 | > 90 | > 65 | متميز |
خذ = ٪ cr + 3.3×% مو + 16×%ن. يشير ارتفاع PREN إلى مقاومة فائقة للتآكل في بيئات الكلوريد. للتطبيقات البحرية ومياه البحر, درجات دوبلكس مع PREN > 32 إلزامية. في تجربتي بالمشروع, أدى تحديد الانحناءات المزدوجة الفائقة لمضخات رفع مياه البحر إلى القضاء على أعطال الحفر التي حدثت سابقًا مع انحناءات 316L بعد ذلك فقط 18 شهور. تعتمد البيانات المذكورة أعلاه على اختبار ASTM G48.
3. الصياغات الرياضية & التحقق من الإجهاد
يتضمن تصميم الانحناء الملحوم بعقب تقييم الإجهاد التحليلي للأحمال المستمرة, التمدد الحراري, والأحمال العرضية مثل الزلازل أو المطرقة المائية. عامل المرونة وعامل تكثيف التوتر (سيف) لعب أدوار مركزية في تحليل مرونة الأنابيب. وفقا ل ASME B31.3, SIF للانحناء (أنا) تعطى من خلال العلاقة \( أنا = frac{0.9}{ح^{2/3}} \) للانحناء في الطائرة, أين \( ح = frac{ر ر}{ص_م^2} \) هي خاصية المرونة. \( r_m \) هو متوسط نصف قطر الأنبوب. ومع ذلك, تظهر ملاحظاتي الميدانية أن العديد من المحللين يتجاهلون تأثير ظل الانحناء, مما يوفر صلابة إضافية. للتحقق من صحة FEA واقعية, يجب تضمين الهندسة الدقيقة للانتقال من الظل إلى الانحناء. تحت الضغط الداخلي, يشبه إجهاد الطوق في الانحناء الأنبوب المستقيم ولكن مع تركيز الضغط عند الانترادوس بسبب الانقطاع الهندسي. يمكن استخلاص الصيغة العامة للإجهاد الطولي والطوقي في الانحناء ذي الجدران الرقيقة من معادلات التوازن. ويكشف نهج العناصر المحدودة الأكثر دقة أن الحد الأقصى المكافئ (فون ميزس) يحدث الإجهاد عادةً عند تقاطع intrados extrados, خاصة تحت الضغط المشترك والتحميل اللحظي.
SIF للانحناء داخل الطائرة: \( أنا_{الملكية الفكرية} = فارك{0.9}{ح^{2/3}} \). للانحناء خارج الطائرة, سيف \( أنا_{مرجع سابق} = فارك{0.75}{ح^{2/3}} \).
لحظة مكافئة: \( M_e = sqrt{(i_i M_i)^2 + (i_o M_o)^2 + م_ت^2} \), أين \( i_i \) و \( i_o \) هي داخل الطائرة وخارج الطائرة SIF, \( م_ت \) لحظة الالتوائية.
تُستخدم قيم SIF هذه لحساب الضغوط المكافئة للامتثال لرمز الأنابيب. من الناحية العملية, غالبًا ما يقدم مصنعو الانحناء تقارير اختبار مطحنة معتمدة (استعراض منتصف المدة) مع الخصائص الميكانيكية الفعلية. كمهندس ذو خبرة, أقوم دائمًا بربط SIF بطول ظل الانحناء وموقع اللحام; يجب وضع اللحام على مسافة 1.5×D على الأقل من ظل الانحناء لتجنب تراكب الضغوط المتبقية. تم التحقق من صحة "قاعدة وضع اللحام" هذه من خلال العديد من تقارير تجربة الاقتراب من الموت التي توضح انخفاض حوادث التشقق بسبب السبب الجذري. من خلال هذا التقدير الشامل للضغط, يمكن للمرء تصميم تصميم الانحناء ليناسب ظروف الخدمة مع ضمان الموثوقية على المدى الطويل.
4. الجودة المتقدمة & مصفوفة NDT لعرض المنتجات
للحصول على الوثائق الفنية الموجهة نحو المنتج, الشفافية فيما يتعلق بنطاق التفتيش تميز الموردين المتميزين. يوضح الجدول أدناه الاختبارات غير المدمرة القياسية والاختيارية (NDT) الطرق المطبقة على الانحناءات الملحومة بعقب, جنبًا إلى جنب مع معايير القبول بناءً على ASME B16.49 والمتطلبات الخاصة بالعميل.
| طريقة التفتيش | نطاق / التغطية | معيار القبول | ملاحظات |
|---|---|---|---|
| سمك بالموجات فوق الصوتية (OUT) | 100% من المستخلصات, intrados, الظلال | سمك الحد الأدنى ≥ 87.5% الاسمية, لا المترجمة < 85% | رسم خرائط لملف تعريف التخفيف |
| الاختبار الشعاعي (RT) | اختياري لمفاصل اللحام/المفاصل; فحص اللحام الكامل | أسم B31.3, لا عيوب مستوية | لخدمة عالية الأهمية |
| اختراق السائل (PT) | 100% من الداخل & السطح الخارجي, التحولات الظلية | لا توجد مؤشرات خطية; مؤشرات مدورة ≥ 1.5 مم | ضروري للفولاذ المقاوم للصدأ وسبائك النيكل |
| مسح الصلابة (لجنة حقوق الإنسان/إتش بي) | الحد الأدنى 6 نقاط (إضافات, intrados, محور محايد, كل الظل) | الفولاذ الكربوني ≥ 22 HRC للحامض; سس ≥ 250 الجهد العالي | الامتثال NACE MR0175 |
| قياس الفريت | للانحناءات المزدوجة/السوبر دوبلكس | محتوى الفريت 35-55% (لكل ASTM E562) | يضمن مقاومة التآكل & المتانة |
5. مجالات التطبيق & رؤى مبنية على الحالة
يتيح تعدد استخدامات الانحناءات الفولاذية الملحومة بعقب النشر في الصناعات التي تتطلب السلامة الهيكلية ومقاومة التآكل. في النفط البحري & الغاز, تستخدم المشعبات تحت سطح البحر انحناءات ثنائية فائقة الخماسي الأبعاد لاستيعاب التمدد الحراري مع مقاومة التآكل بمياه البحر. في صناعة الأدوية, تضمن انحناءات 316L ذات الدرجة الصحية مع الأسطح المصقولة كهربائيًا عدم تلوث المنتج. تعتمد محطات توليد الطاقة على ثنيات سبائك P91 لخطوط البخار الرئيسية التي تعمل عند درجة حرارة 600 درجة مئوية و 250 حاجِز; هنا, قوة الزحف أمر بالغ الأهمية, ويجب أن تحافظ عملية الثني على بنية مارتنسيتية دقيقة الحبيبات. وأتذكر أيضًا التعامل مع مصنع كيميائي 98% حامض الكبريتيك حيث السبائك 20 تم تحديد الانحناءات بنصف قطر ثلاثي الأبعاد بسبب المقاومة الممتازة للهجوم الحبيبي. لكل تطبيق, اختيار المواد, نصف القطر, المعالجة بالحرارة, ويجب أن تتم محاذاة NDT بدقة. غالبًا ما يوضح تحليل تكلفة دورة الحياة الإجمالية أن الاستثمار في انحناءات نصف قطرها أعلى (5د مقابل 3D) يقلل من انخفاض الضغط, يقلل من استهلاك طاقة المضخة, ويمتد فترات التفتيش. وعلاوة على ذلك, القدرة على تخصيص أطوال الظل, حسب رسم العميل, يقلل من اللحام الميداني ويحسن التوافق مع الأنابيب الموجودة. في المشاريع ذات ضيق المساحة, 3الانحناءات D شائعة, ولكن يجب على المصممين التعويض عن طريق دعم الأنابيب الإضافية والتحقق من تحليل الإجهاد. تشير تجربتي بقوة إلى أن الاتصال المفتوح بين الشركة المصنعة للانحناء, مهندس لحام, ويقوم منسق NDT بحل معظم مشكلات ما بعد التثبيت. تشمل الفوائد الموثقة تقليل إعادة العمل بأكثر من مرة 40% عندما يتم تنفيذ خطط الجودة التفصيلية منذ البداية.
