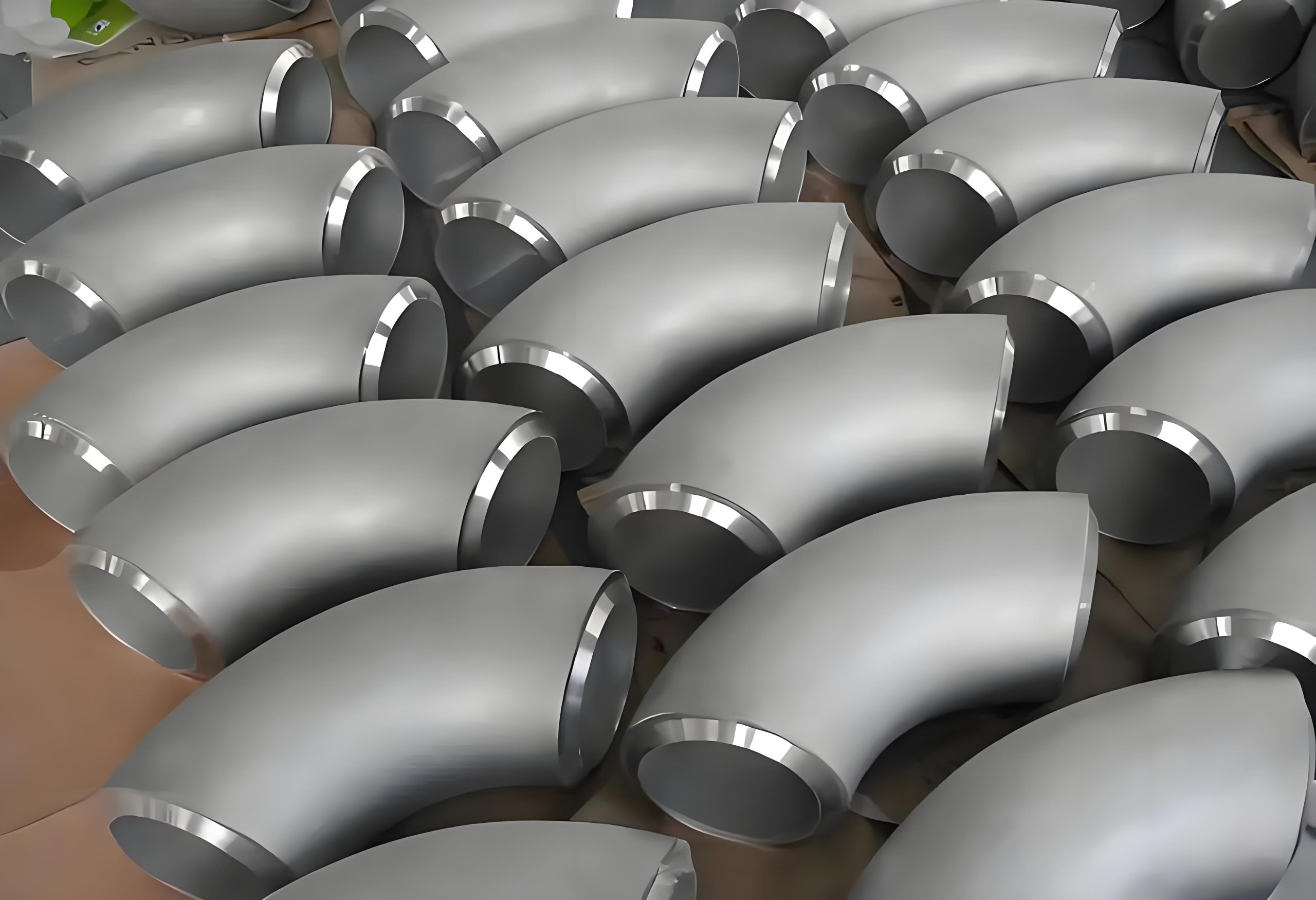

Buttweld ASTM A234 WP22 класс 1 / Класс 3 Стальная труба локоть
Обзор класса ASTM A234 WP22 1 / Класс 3 Buttweld Elbow Fitings
ASTM A234 WP22 является стандартной спецификацией для кованой углеродной стали и сплавной стали АРМАТУРА ТРУБОПРОВОДНАЯ, Специально низкопластная хромированная сталь, Разработано для средней или высокой температуры и обслуживания высокого давления. Обозначение “Wp22” указывает кованая труба фитинги, сделанные из 2.25% хром и 1% Молибден сплав, предлагая отличное Устойчивость к коррозии, Высокотемпературная прочность, и Сопротивление ползучести. Buttweld Elbow Fitings, Соответствует ASME / ANSI B16.9, используются для изменения направления систем трубопровода, Обычно под углом 45 ° или 90 °. Доступно в Класс 1 (CL1) и Класс 3 (CL3), Эти фитинги различаются по механическим свойствам, С CL3 предлагается более высокая сила для более требовательных приложений. Они широко используются в таких отраслях, как нефтехимической, выработка энергии, и нефти и газа за их долговечность в суровых условиях.
Ключевые функции включают:
- Высокотемпературная производительность: Эффективно работает до 816 ° C (1500° F), Идеально подходит для котлов и теплообменников.
- Устойчивость к коррозии: Сопротивляется окислению и коррозии от гидроксидов и кислых средств.
- свариваемость: Buttweld Design обеспечивает сильную, утечка соединений в системах высокого давления.
- Дифференциация класса: CL1 для стандартных приложений; CL3 для более высокой прочности и рейтингов давления.
ASTM A234 WP22 Количковые фитинги имеют решающее значение для систем трубопроводов, требующих надежных производительности при термическом и механическом напряжении, с фитингами CL3, предпочтительными в высоком давлении, Высокотемпературная среда.
Спецификации класса ASTM A234 WP22 1 / Класс 3 Buttweld Elbow Fitings
ASTM A234 WP22 Buttweld Fittings изготовлены в соответствии с точными стандартами, Обеспечение совместимости и производительности в системах трубопровода. В следующей таблице рассказывается о ключевых спецификациях.
| Параметр | ПОДРОБНОСТИ |
|---|---|
| Стандарт | ASTM A234, АСМЭ СА234, ASME / ANSI B16.9, B16.28, MSS-SP-43 |
| Материальная Ранг | Wp22 (2.25CR-1MO с низкой сплавкой сталь) |
| Классы | Класс 1 (CL1), Класс 3 (CL3) |
| Тип подгонки | Buttweld Elbow (45°, 90°, Длинный радиус, Короткий радиус) |
| Диапазон размеров | 1/8»NB до 48” NB (Бесшовные: 1/2"–24"; Сварные: 2"–48") |
| Толщина стенки | СЧ 5С, 10S, 40S, 80S, 160S, XXS (До 50 мм обычая) |
| Радиус изгиба | R = 1 D, 2D, 3D, 5D, 6D, 8D, 10D, Обычай |
| Обработка поверхности | Антикоррозионное покрытие, PE/3PE покрытие, Черное масло, гальванизированный |
| тестирование | Гидростатический, Ультразвуковой, Растяжение, Твердость, выравнивание, межкристаллитной коррозии |
| Сертификаты | EN 10204 3.1/3.2, ISO 9001, Nace Mr0175, PED 97/23/EC |
Стандарты Объяснение:
- ASTM A234/ASME SA234: Крышки кованых углеродных и сплавных стальных фитингов для бесшовной и сварной конструкции, Используется при изготовлении трубопроводов и сосудов при умеренных или высоких температурах.
- ASME / ANSI B16.9: Определяет размеры и допуски на примерки Buttweld, в том числе локти.
- Класс 1 против. Класс 3: Фитинги CL1 отожжены или нормализованы, Подходит для стандартных применений; Фитинги CL3 подвергаются гашению жидкости и отпуска для более высокой прочности, идеально подходит для систем высокого давления.
Эти спецификации гарантируют, что локоть WP22 соответствует строгим качество и стандарты производительности для промышленного применения.
Приложения класса ASTM A234 WP22 1 / Класс 3 Buttweld Elbow Fitings
WP22 Buttweld Колея фитинги имеют важное значение в отраслях, требующих надежных систем трубопровода для высокотемпературных и коррозионных средств. В следующей таблице подчеркивается ключевые приложения.
| Промышленность | Приложения |
|---|---|
| нефтехимической | Нефтеперерабатывающий трубопровод, Линии передачи катализатора |
| выработка энергии | Котелные системы, паровой трубопровод, турбинные соединения |
| нефти и газа | Морские платформы, Кислые газовые трубопроводы |
| Химическая обработка | Производство кислоты, химические реакторы |
| Бумага и мякоть | Технологические трубопроводы, Системы варочных веществ |
Подробные приложения:
- нефтехимической: Wp22 локти используются в Нефтеперерабатывающий трубопровод перенаправить высокотемпературные углеводороды, сопротивление коррозии из соединений серы. Их сопротивление ползучести обеспечивает долгосрочную надежность.
- выработка энергии: в Котелные системы и паровой трубопровод, CL3 ЛЕКЛИ Обработайте пар высокого давления до 816 ° C, Обеспечение безопасной и эффективной передачи энергии.
- нефти и газа: Морские платформы и кислые газопроводы используют локлы WP22 для их сопротивления коррозии H2S и производительности высокого давления.
- Химическая обработка: Производство кислоты Линии выигрывают от устойчивости WP22 гидроксидам и кислым средам, с фитингами CL3, используемыми в реакторах с высоким уровнем стресса.
- Бумага и мякоть: Системы варочных веществ Полагаться на локлы WP22 для коррозионной устойчивости в щелочной среде, Обеспечение утечки подключений.
Высокая прочность и коррозионная стойкость локтей WP22 делает их предпочтительным выбором над углеродистой сталью в требовательных применениях, С фитингами CL3, предлагая превосходную производительность в экстремальных условиях.
Химический состав ASTM A234 WP22
Химический состав сплавной стали WP22 оптимизирован для высокотемпературной прочности и коррозионной стойкости. В следующей таблице подробно описывается композиция.
| Элемент | Вес % |
|---|---|
| УГЛЕРОД (C) | 0.05–0,15 |
| марганец (MN) | 0.30–0,60 |
| фосфор (P) | 0.040 Макс |
| серы (S) | 0.040 Макс |
| кремний (Si) | 0.50 Макс |
| хром (CR) | 1.90–2,60 |
| Молибден (Mo) | 0.87–1,13 |
Роль ключевых элементов:
- хром: Усиливает коррозионную устойчивость и устойчивость к окислению при высоких температурах.
- Молибден: Улучшает сопротивление и прочность на ползучесть в повышенной температурной среде.
- УГЛЕРОД: Контролируется для обеспечения сварки и предотвращения хрупкости.
- Низкий фосфор и сера: Минимизировать охмученность и повысить прочность.
Композиция гарантирует, что фитинги WP22 надежны для высокого давления, Высокотемпературные применения.
Физические свойства ASTM A234 WP22
Физические свойства сплавного стали WP22 поддерживают его использование в локтевых фитингах Buttweld. В следующей таблице суммируются ключевые свойства.
| Свойство | Ценить |
|---|---|
| плотность | 7.85 G/CM³ (0.283 фунт/дюйм³) |
| Диапазон плавления | 2600–2700 ° F. (1427–1482 ° C.) |
| Теплопроводность | 35.9 W/M · K при 100 ° C. (24.7 BTU/FT · H · ° F.) |
| Удельная теплоемкость | 470 J/кг · K при 20 ° C. (0.112 BTU/фунт · ° F.) |
| Коэффициент теплового расширения | 13.1 мкм/м · ° C при 20–1000 ° C. (7.3 µin/в · ° F.) |
| Модуль упругости | 200 ГПа (29 × 10⁶ psi) при 20 ° C. |
Умеренное тепловое расширение и высокий диапазон плавления обеспечивают стабильность размеров в высокотемпературных системах трубопроводов.
Механические свойства класса ASTM A234 WP22 1 / Класс 3
Механические свойства фитингов WP22 варьируются между CL1 и CL3, отражая их термообработку и прочность. В следующей таблице приведены свойства в отожженном (CL1) и утомил/закален (CL3) условия.
| Свойство | Класс 1 | Класс 3 |
|---|---|---|
| Прочность на растяжение (MPA) | 415–585 | 515–690 |
| Предел текучести (MPA) | 205 мин | 310 мин |
| относительное удлинение (%) | 20 мин | 20 мин |
| Твердость (НВ) | ~ 197 макс | ~ 235 макс |
Температура-зависимые свойства (Приблизительно, CL1):
| температура | Прочность на растяжение (MPA) | Предел текучести (MPA) | относительное удлинение (%) |
|---|---|---|---|
| 20° C (68° F) | 415 | 205 | 20 |
| 600° C (1112° F) | 300 | 150 | 25 |
CL3 фитинги, с более высокой доходностью и прочностью растяжения, подходят для приложений высокого давления, В то время как фитинги CL1 являются экономически эффективными для стандартных условий.
Изготовление ASTM A234 WP22 ButtWeld Elbows Fitings
WP22 Buttweld Clotings изготавливается через ковочный, Горячая формовка, или Сварка, Использование таких процессов, как нажатие, чеканка, экструдирования, или изгибание. Они могут быть Бесшовные (Горячий или холодный) или Сварные, с плавными фитингами, предпочтительными для меньших размеров (1/2"–24") и приварен для больших диаметров (до 48 »). Конструкция Buttweld обеспечивает гладкую внутреннюю поверхность, Минимизация турбулентности и потерь давления.
сварки Для установки включают:
- Дуговая сварка защищенного металла (СМАВ): Общий для полевой сварки.
- газовая вольфрамовая дуговая сварка (GTAW / Turn): Высокие сварные швы для критических приложений.
- Газовая металлическая сварка (Gmaw/Mig): Подходит для высокоскоростной сварки.
Используйте соответствующие металлы наполнителя (например, AWS E9018-B3) и разогреть до 200–250 ° C, чтобы предотвратить растрескивание. послесварочная термообработка (ПВТ) при 1250 ° F. (677° C) Минимум требуется для снятия напряжений и восстановления свойств.
термическая обработка
Установки WP22 подвергаются особым тепловым обработкам для достижения желаемых свойств:
- Класс 1: Нормализованный или отожженный при 1650–1700 ° F (899–927 ° C.), За последующим воздушным охлаждением, Для обеспечения пластичности и сварки.
- Класс 3: Жидкость гасила при 1650–1700 ° F (899–927 ° C.) и закаленный при 1250 ° F (677° C) минимум, Улучшение силы и выносливости для применений высокого давления.
Тепловая обработка уточняет структуру зерна, Улучшение сопротивления ползучести и производительность в высокотемпературных средах.
ASTM A234 WP22 класс 1 / Класс 3 Battweld Elbow Fittings Faqs
1. В чем разница между классом 1 и класс 3 WP22 фитинги?
Класс 1 фитинги нормализованы или отжигают для стандартных применений, предлагая умеренную силу (205 Уход MPA). Класс 3 фитинги утолены и смягчены, обеспечивая более высокую силу (310 Уход MPA) для высокого давления, высокотемпературные системы.
2. Почему WP22 локтевые фитинги используются в высокотемпературных приложениях?
Композиция 2,25CR-1MO обеспечивает превосходную сопротивление и коррозионную сопротивление до 816 ° C, Создание локтей WP22 идеальным для котлов, НПЗ, и электростанции.
3. WP22 фитинги бесшовные или сварные?
Они могут быть плавными (1/2"–24") или сварено (до 48 »), С бесшовной предпочтениями для применений высокого давления из-за их непрерывной структуры.
4. Какие тестирование проводится на локоть WP22?
Тесты включают гидростатический, Ультразвуковой, Растяжение, Твердость, выравнивание, и межцентральная коррозия для обеспечения соответствия ASTM A234 и ASME B16.9 стандарты.
5. Как локти WP22 по сравнению с фитингами WPB?
Wp22 (легированная сталь) предлагает превосходную высокотемпературную прочность и коррозионную стойкость по сравнению с WPB (Углеродистая сталь), сделать его подходящим для более жесткой среды.
Заключение
ASTM A234 WP22 класс 1 и класс 3 Buttweld Elbow Fitings, изготовлен из 2,25CR-1MO с низкой сплавкой, спроектированы для высокотемпературных, Системы трубопровода высокого давления в нефтехимической, выработка энергии, и нефтегазовая отрасль. Соответствие ASTM A234, АСМЭ СА234, и ASME/ANSI B16.9, Эти фитинги предлагают отличную коррозионную стойкость, Сопротивление ползучести, и свариваемость. Класс 3 ФИТИНГИ, с более высокой силой, идеально подходят для экстремальных условий, в то время как класс 1 обеспечивает экономически эффективную производительность для стандартных приложений. Для технических данных или цитат, Свяжитесь с поставщиками, такими как Abtersteel.com
