الأبعاد المتقاطعة لأنابيب اللحام التناكبي & المواصفات الفنية
الدليل المرجعي الهندسي النهائي لـ ASME B16.9 و EN 10253 رباعية تجهيزات الأنابيب. مركز بيانات كامل يغطي التفاوتات الهندسية, المصفوفات المعدنية, تقييمات الضغط, وعمليات التصنيع المتقدمة بالدفع الساخن.

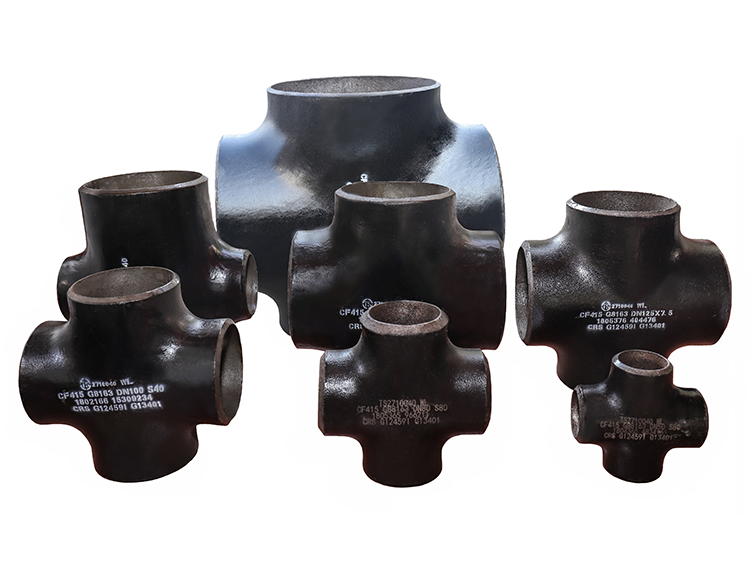

في ديناميات الموائع الصناعية وهندسة شبكات الأنابيب ذات الضغط العالي, التوزيع الهيكلي, إعادة التوجيه, وتقارب وسائل الإعلام العملية تتطلب قوة, مكونات مانعة للتسرب. A بعقب اللحام الأنابيب الصليب (تم تعيينه أيضًا على أنه ذو 4 اتجاهات تركيب الأنابيب) بمثابة رابطة خط أنابيب متعامد, ربط أربعة مسارات متقاطعة من الأنابيب في اتجاه مثالي بزاوية 90 درجة. من خلال الاستفادة من التكوين المشترك لحام الأخدود كامل الاختراق (مشطوف وفقًا لمواصفات ASME B16.25), توفر هذه التركيبات رابطة معدنية متواصلة تطابق أو تتجاوز قوة الخضوع لقذيفة الأنبوب غير الملحومة أو الملحومة نفسها. يغطي هذا الدليل مصفوفات الأبعاد واسعة النطاق, معلمات التحقق الكيميائي, ومعايير العتبة الميكانيكية الحاسمة لمحللي الإجهاد الأنابيب, مهندسي المشتريات, ومفتشي مراقبة الجودة.
1. التصنيف حسب أبعاد الواجهة & ملامح التدفق المكاني
تحدد الواجهة الهندسية لتقاطع الأنابيب بصمتها الديناميكية السائلة النهائية داخل نظام خطوط الأنابيب. يؤدي أي تعديل في تكوين المنفذ إلى تغيير تدرج الضغط الموضعي, اضطراب السوائل, وملف توزيع التآكل عبر نصف قطر المنشعب المناسب. يتم فصل التركيبات بشكل أساسي إلى اتجاهين هيكليين:
1.1 عبر المساواة (الصليب المستقيم)
يحافظ الصليب المتساوي على تجويف اسمي متطابق عبر جميع نقاط الوصول الأربع. على سبيل المثال, يعني التقاطع المتساوي DN200 أن محور التشغيل والمحور الفرعي لهما أبعاد داخلية متطابقة تمامًا. يضمن هذا التناظر المطلق حدوث ذلك عند انقسام السائل أو اندماجه, تظل السرعة الحجمية الموضعية ثابتة, التقليل من حدوث تحويل الطاقة الحركية إلى ضوضاء حرارية أو اهتزازية. يتم تثبيت الأبعاد المكانية من المركز إلى النهاية بشكل صارم في الإنتاج لمنع تراكم الإزاحة الهندسية أثناء عمليات تصنيع التخزين المؤقت المكانية المعقدة.
1.2 الحد من الصليب
يقيد التقاطع المخفض الأقطار الاسمية للمنافذ الفرعية بالنسبة لمحور رأس التشغيل الأساسي. يتم نشر هذا التكوين على نطاق واسع في مجمعات المصفاة حيث تغذي الخطوط الرئيسية ذات الحجم الكبير رؤوس المرافق ذات الحجم المنخفض أو رفوف التفاعل الكيميائي. لأنه يتم تقليل قطر الفرع, ترتفع سرعة المائع أثناء انتقاله إلى منطقة المقطع العرضي الأصغر. لمنع ترقق الجدار الشديد عن طريق ظواهر التآكل والتآكل, يقوم مصممو العمليات بتحديد حدود سرعة الموائع باستخدام حدود الحساب التجريبية API 14E للتحقق من طول العمر التشغيلي الآمن في ظل أنظمة التدفق المحملة بالجسيمات.
2. جداول بيانات الأبعاد الرئيسية (ASME B16.9 / مصفوفة الجدول الزمني)
توفر جداول البيانات التالية شاملة, الهيكلية, فهرس ملائم للزاحف يوضح بالتفصيل المواصفات الهندسية لتقاطعات اللحام المتساوي والمخفض. تعتبر قيم الأبعاد هذه ضرورية لإنشاء نماذج أنابيب CAD دقيقة وتنفيذ تحليل الضغط عبر منصات برمجية متخصصة.
| حجم الأنابيب الاسمية (مصادر القدرة النووية) | خارج القطر في مجسم مشطوف الحواف (مم) | تشغيل من المركز إلى النهاية (ج) (مم) | فرع من المركز إلى النهاية (م) (مم) | الوزن التقريبي (كجم) – SCH 40 | الوزن التقريبي (كجم) – SCH 80 |
|---|---|---|---|---|---|
| 1/2″ | 21.3 | 25.0 | 25.0 | 0.31 | 0.42 |
| 3/4″ | 26.7 | 29.0 | 29.0 | 0.48 | 0.64 |
| 1″ | 33.4 | 38.0 | 38.0 | 0.85 | 1.15 |
| 1-1/2″ | 48.3 | 57.0 | 57.0 | 1.92 | 2.65 |
| 2″ | 60.3 | 64.0 | 64.0 | 3.10 | 4.40 |
| 3″ | 88.9 | 86.0 | 86.0 | 6.45 | 9.20 |
| 4″ | 114.3 | 105.0 | 105.0 | 11.80 | 16.90 |
| 6″ | 168.3 | 143.0 | 143.0 | 26.10 | 40.20 |
| 8″ | 219.1 | 178.0 | 178.0 | 48.50 | 78.50 |
| 10″ | 273.0 | 216.0 | 216.0 | 81.00 | 134.00 |
| 12″ | 323.8 | 254.0 | 254.0 | 122.00 | 208.00 |
| 14″ | 355.6 | 279.0 | 279.0 | 159.00 | 272.00 |
| 16″ | 406.4 | 305.0 | 305.0 | 211.00 | 368.00 |
الطاولة 2.1: ASME B16.9 القيم الهندسية القياسية المتساوية والتقييمات الجماعية.
| الحجم الاسمي (تشغيل × فرع) | التطوير التنظيمي للتشغيل (مم) | التطوير التنظيمي للفرع (مم) | تشغيل من المركز إلى النهاية (ج) (مم) | مركز الفرع إلى النهاية (م) (مم) | الوزن (كجم) – SCH 40 |
|---|---|---|---|---|---|
| 2″ × 1-1/2″ | 60.3 | 48.3 | 64.0 | 60.0 | 2.85 |
| 2″ × 1″ | 60.3 | 33.4 | 64.0 | 51.0 | 2.50 |
| 3″ × 2″ | 88.9 | 60.3 | 86.0 | 76.0 | 5.80 |
| 4″ × 3″ | 114.3 | 88.9 | 105.0 | 98.0 | 10.40 |
| 4″ × 2″ | 114.3 | 60.3 | 105.0 | 89.0 | 9.10 |
| 6″ × 4″ | 168.3 | 114.3 | 143.0 | 130.0 | 23.40 |
| 6″ × 3″ | 168.3 | 88.9 | 143.0 | 124.0 | 21.80 |
| 8″ × 6″ | 219.1 | 168.3 | 178.0 | 168.0 | 44.10 |
| 8″ × 4″ | 219.1 | 114.3 | 178.0 | 161.0 | 41.50 |
| 10″ × 8″ | 273.0 | 219.1 | 216.0 | 203.0 | 74.80 |
| 12″ × 10″ | 323.8 | 273.0 | 254.0 | 241.0 | 113.00 |
الطاولة 2.2: ASME B16.9 تقليل أبعاد التخطيط الهندسي المتقاطع والتوزيعات الجماعية.
3. تصنيفات المواد & مؤشر الأداء الهيكلي
يعد اختيار مادة الأنابيب المناسبة أمرًا بالغ الأهمية لضمان السلامة الهيكلية في البيئات القاسية. يمكن أن يؤدي اختيار الدرجة غير الصحيحة إلى حدوث تشقق موضعي, فشل مفاجئ تحت ضغوط عالية, أو التآكل الكيميائي السريع.
3.1 إطار هيكلي من الفولاذ المقاوم للصدأ
الصلبان المصنوعة من الفولاذ المقاوم للصدأ مصنوعة من سبائك عالية مع الكروم والنيكل لتخميل سطح الأنبوب, تشكيل طبقة خاملة من أكسيد الكروم تحمي من التآكل. تشتمل الدرجات المتقدمة أيضًا على الموليبدينوم لمقاومة الحفر الموضعي في التطبيقات البحرية عالية الملوحة.
| النوع الفرعي | القياسية & الصف | المزايا الهيكلية المعدنية الرئيسية | اتجاهات التطبيق المستهدفة |
|---|---|---|---|
| الأوستنيتي | أستم A403 WP304/L | 18% تكوين Cr-8% Ni. مرونة عالية الدكتايل; قابلية اللحام الاستثنائية ومصفوفة التكلفة الاقتصادية. | خطوط صحية; مرافق تجهيز الأغذية; حلقات نقل المشروبات; الأحماض العضوية منخفضة التركيز. |
| الأوستنيتي (تمت إضافة مو) | أستم A403 WP316/L | 2-3% إضافة الموليبدينوم. يمنع التآكل الموضعي للكلوريد والتشقق الناتج عن الإجهاد. | حلقات تبريد مياه البحر; المصانع الكيماوية البحرية; المفاعلات الحيوية الصيدلانية; صهاريج التخزين الساحلية. |
| دوبلكس | على A815 S31803 (2205) | متوازن 50% الفريت / 50% البنية المجهرية الأوستينيت. عوائد 2x حدود الإنتاجية الهيكلية القياسية 304 سلسلة. | خطوط التدفق تحت سطح البحر; مجمعات معالجة الغاز الحامض (ح _{2}S > 50\نص{ جزء في المليون}); أنظمة تحلية المياه. |
| سوبر دوبلكس | أستم A815 S32750 (2507) | توفير حالة سبائك عالية \نص{خشب} \ge 42. محصن ضد تأليب التجويف تحت سرعات السوائل الشديدة. | حلقات إزالة الكبريت من غاز المداخن; خطوط الأنابيب الحمضية الصناعية عالية التركيز; مجمعات الإنتاج تحت سطح البحر. |
الطاولة 3.1: معلمات الأداء المعدني للنوع الفرعي من الفولاذ المقاوم للصدأ وخرائط التطبيقات.
3.2 الإطار الهيكلي من الصلب الكربوني
توفر الصلبان المصنوعة من الفولاذ الكربوني قدرة تحمل ممتازة, صلابة التأثير المعلقة, وإمكانية تطبيق درجة حرارة واسعة, مما يجعلها معيارًا صناعيًا لخطوط أنابيب النفط والمرافق الكيميائية عبر البلاد.
| النوع الفرعي | القياسية & الصف | المزايا الميكانيكية الهيكلية الرئيسية | اتجاهات التطبيق المستهدفة |
|---|---|---|---|
| الفولاذ الطري | ASTM A234 WPB | التوازن الأمثل لقوة الشد وقابلية اللحام. متعددة الاستخدامات للغاية, توافر تجاري متعدد السماكة. | خطوط المياه الرئيسية عبر البلاد; بكرات نقل النفط لمسافات طويلة; المرافق البلدية الصناعية. |
| الكربون المتوسط | ASTM A106 الصف ج | توفر عتبات الكربون المرتفعة قدرات إنتاجية محسنة في ظل متغيرات الضغط الشديد. | توصيلات شبكة الغاز ذات الضغط العالي; منشأة معالجة رؤوس الضغط العالي; مشعبات أنابيب الآلات الثقيلة. |
| الكربون منخفض الحرارة | ASTM A333 الصف 6 | هيكل قتل الحبوب الدقيقة. يؤكد مقاييس البقاء على قيد الحياة في اختبار التأثير عند نقاط باردة تحت الصفر وصولاً إلى -45 درجة مئوية. | محطات الغاز الجوي في القطب الشمالي; رفوف التوسع ذات درجة الحرارة المنخفضة; حلقات التبريد الفرعية. |
الطاولة 4.1: حدود التصنيف الميكانيكي للصلب الكربوني ومهام هندسة النظام.
4. ملفات شاملة لتوزيع العناصر الكيميائية في المغرفة
تحدد النسبة المئوية الدقيقة للعنصر أدناه حدود تغير الطور البلوري أثناء عمليات اللحام ذات الاختراق الكامل. تمثل هذه القيم الحدود القصوى ما لم يتم تحديدها كنطاق.
| معيار درجة المواد | ج % | الاشتراكية الدولية % | مينيسوتا % | ف % | S % | الجمهورية التشيكية % | مو % | ني % | الأخرى % |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A234 WPB | 0.30 ماكس | 0.10 دقيقة | 0.29-1.06 | 0.050 | 0.058 | 0.40 ماكس | 0.15 ماكس | 0.40 ماكس | النحاس ≥ 0.40 |
| ASTM A106 الصف ج | 0.35 ماكس | 0.10 دقيقة | 0.29-1.06 | 0.035 | 0.035 | 0.40 ماكس | 0.15 ماكس | 0.40 ماكس | الخامس ≥ 0.08 |
| ASTM A333 الصف 6 | 0.30 ماكس | 0.10 دقيقة | 0.29-1.06 | 0.025 | 0.025 | 0.30 ماكس | 0.12 ماكس | 0.40 ماكس | آل غرامة الحبوب |
| WP304L (ASTM A403) | 0.030 ماكس | 1.00 ماكس | 2.00 ماكس | 0.045 | 0.030 | 18.0-20.0 | - | 8.0-12.0 | ن ≥ 0.10 |
| WP316L (ASTM A403) | 0.030 ماكس | 1.00 ماكس | 2.00 ماكس | 0.045 | 0.030 | 16.0-18.0 | 2.00-3.00 | 10.0-14.0 | ن ≥ 0.10 |
| WP22 (سبائك الصلب) | 0.05-0.15 | 0.50 ماكس | 0.30-0.60 | 0.040 | 0.040 | 2.00-2.50 | 0.87-1.13 | - | - |
| WP91 (سبائك الصلب) | 0.08-0.12 | 0.20-0.50 | 0.30-0.60 | 0.020 | 0.010 | 8.00-9.50 | 0.85-1.05 | 0.40 ماكس | V: 0.18-0.25; ملحوظة:: 0.06-0.10 |
الطاولة 5.1: قيود العناصر الكيميائية عبر الدرجات القياسية الصناعية.
5. حدود عتبة الملكية الميكانيكية للمواد المعتمدة
تحدد الخواص الميكانيكية الاستجابة الفيزيائية للمكون تحت الأحمال الهيكلية المضغوطة. في مصانع المعالجة عالية المخاطر, تملي هذه المعلمات هوامش أمان خطوط الأنابيب الفردية.
| درجة تقييم المواد | قوة الشد رم (الآلام والكروب الذهنية) | قوة العائد رإيه (الآلام والكروب الذهنية) دقيقة | استطالة A5 (%) دقيقة | صلابة برينل (HB) ماكس | تأثير شاربي على شكل حرف V (ي) دقيقة |
|---|---|---|---|---|---|
| ASTM A234 WPB | 415 – 550 | 240 | 30 | 197 | - |
| ASTM A106 الصف ج | 485 دقيقة | 275 | 20 | 210 | - |
| ASTM A333 الصف 6 | 415 دقيقة | 240 | 22 | 190 | 20 د @ -45 درجة مئوية |
| WP304L (A403) | 485 دقيقة | 170 | 28 | 192 | - |
| WP316L (A403) | 485 دقيقة | 170 | 28 | 192 | - |
| WP22 (أ 234) | 415 – 585 | 205 | 30 | 179 | - |
| WP91 (أ 234) | 590 – 760 | 415 | 20 | 248 | 41 د @ 20 درجة مئوية |
الطاولة 6.1: التشكيلات الميكانيكية الأساسية ومقاييس اختبار المقاومة القوية المعتمدة.
6. تصنيع مخصص متقدم & عملية التشكيل بالدفع الساخن

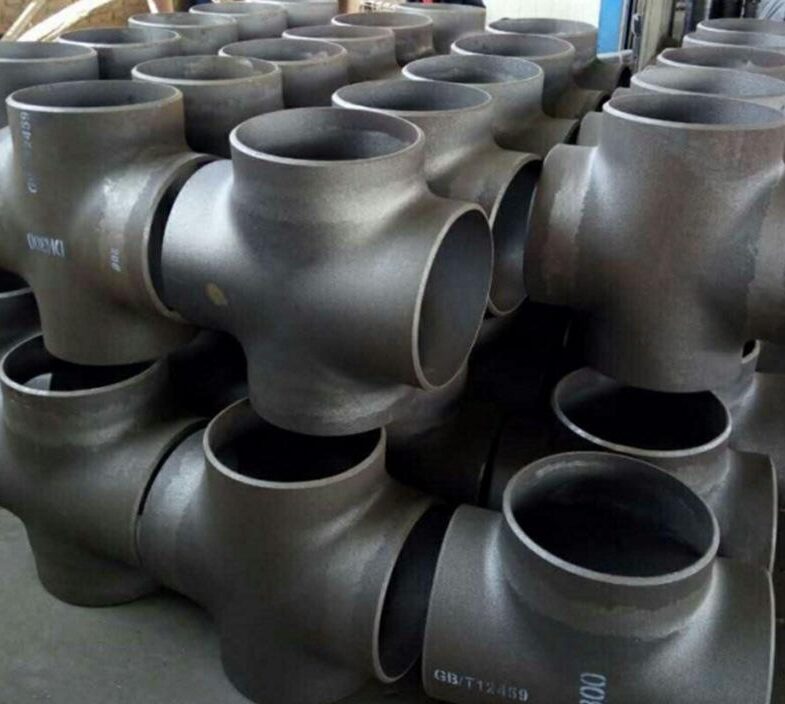

يعتمد إنتاج تقاطعات اللحام التناكبي غير الملحومة على تسلسل ميكانيكي حراري دقيق. فيما يلي سير عمل التصنيع خطوة بخطوة الذي يتم تنفيذه داخل المطاحن الصناعية الآلية:
تأكيد المتطلبات & إنشاء تخطيط CAD
تقطيع البليت & تكييف الحافة
تطبيق رذاذ زيوت التشحيم المصفوفة الداخلية
الحث بالتردد المتوسط والتشكيل بالدفع الساخن
التحكم في شبع الضباب & شطبة تواجه الآلات
100% اختبار غير تدميري (NDT) تقييم
انفجار طلقة الطرد المركزي & طلاء وقائي
نهاية عزل الغطاء, شهادة مطحنة & التعبئة والتغليف
