ASTM B163 · B165 · QQ-N-286
Monel K500
Pipa Seamless
UNS N05500 · W.No. 2.4375 — paduan nikel-tembaga yang diperkeras dengan presipitasi dengan kekuatan luluh tiga kali lipat vs. Monel 400. Direkayasa direkayasa untuk kelautan, minyak & gas, dan pemrosesan kimia.
Tarik (berumur): ≥ 1100 Mpa
⚙️ Kekerasan: 26–32 jam
Massa jenis: 8.44 g/cm³
Produsen Premium
PIPA LTD
Hebei, Cina EN 10204 3.1
Pemasok Industri Berat Terverifikasi
ℹ️

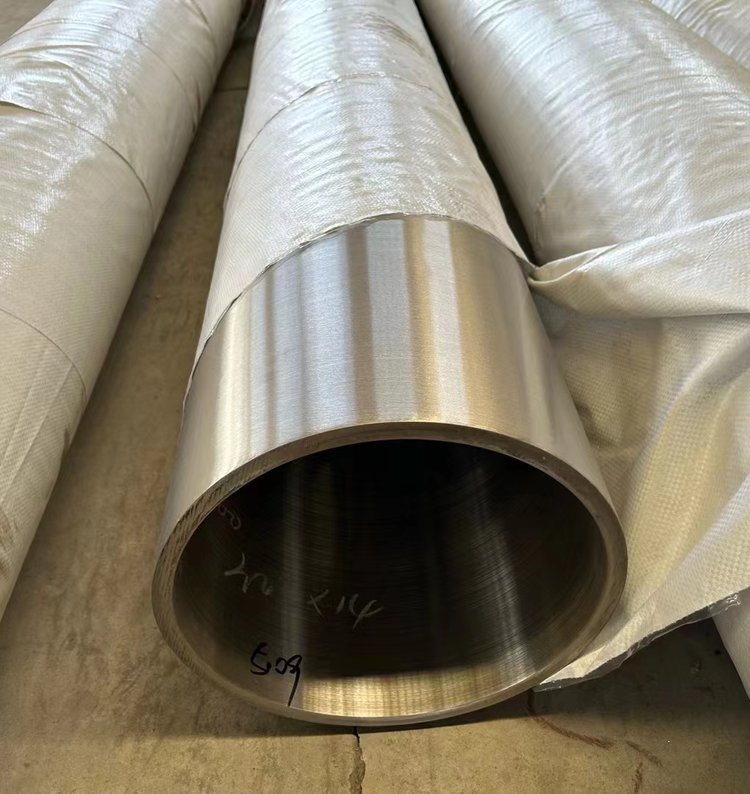

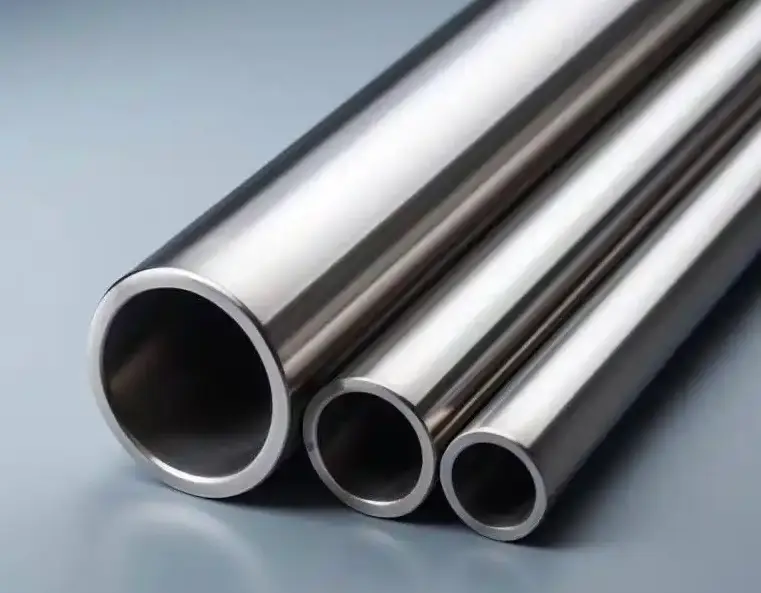

Apa itu Pipa Mulus Monel K500?
Pipa Monel K500 Mulus (AS N05500) adalah pipa paduan nikel-tembaga berkinerja tinggi yang dikenal karena kekuatannya yang luar biasa, Tahan korosi, dan keandalan dalam lingkungan ekstrem. Berbeda dengan Monel 400, Monel K500 adalah paduan yang tahan usia. Melalui penambahan aluminium dalam jumlah terkendali (Al) dan titanium (TI), material mengalami pengerasan presipitasi, secara signifikan meningkatkan kekuatan mekaniknya. XinZhe memproduksi perpipaan K500 mulus yang secara ketat mematuhi ASTM B163, ASTM B165, dan QQ-N-286, memberikan toleransi dimensi optimal dan ketahanan maksimum terhadap retak korosi tegangan di lingkungan gas asam.
Sistem Paduan
Ni-Cu-Al-Ti
Tipe Pengerasan
Pengendapan
Suhu Layanan Maks
480 ° C
Metrik Kepadatan
8.44 g/cm³
Meja 1: Komposisi Kimia Monel K500
Komposisi unsur Monel K500 diseimbangkan secara presisi untuk memicu pengerasan presipitasi. Data dalam% berat.
| Kelas |
C |
Mn |
S |
Si |
Ni |
Cu |
Fe |
TI |
Al |
| Monel 400 |
≤0,3 |
≤2.0 |
≤0,024 |
≤0.5 |
≥63.0 |
28.0-34.0 |
≤2.5 |
- |
- |
| Monel K-500 |
≤0.2 |
≤1.5 |
≤0,015 |
≤0.5 |
≥63.0 |
27.0-34.0 |
0.5-2.0 |
0.3-1.0 |
2.2-3.5 |
Meja 2: Sifat Mekanik Khas Monel K500
Hasil kinerja tinggi di bawah metrik tekanan fisik yang besar.
| Kekuatan Tarik |
Kekuatan Luluh |
Elongasi |
Rentang Kekerasan |
| ≥ 1100 Mpa |
≥ 758 Mpa |
≥ 20% |
26-32 HRC |
Meja 3: Sifat Fisik Khas Monel K500
Karakteristik termal dan elektronik dalam lingkungan benchmark.
| Massa jenis |
Titik lebur |
Ekspansi termal |
Konduktivitas termal |
Modulus Elastisitas |
Resistivitas listrik |
| 8.44 g/cm³ |
1315 - 1350 ° C |
13.7 m/m·°C (20-100° C) |
17.5 W/m·K (20° C) |
179 IPK |
0.62 x 10⁻⁶ Ω·m (20° C) |
Meja 4: Bagan Toleransi Ukuran Pipa Monel K500 Mulus ASTM B829
Batasan varians ukuran metrik standar (mm).
| Nominal (dalam. / mm) |
Toleransi OD ± |
dinding (Nominal) ±% |
dinding (Min) ±% |
| Atas 0.400 (10) untuk 5/8 (16), tidak termasuk |
0.005 (0.13) |
15 |
30 |
| 5/8 (16) untuk 1 1/2 (38), termasuk |
0.0075 (0.19) |
10 |
22 |
| Atas 1 1/2 (38) untuk 3 (76), termasuk |
0.010 (0.25) |
10 |
22 |
| Atas 3 (76) untuk 4 1/2 (114), termasuk |
0.015 (0.38) |
10 |
22 |
| Atas 4 1/2 (114) untuk 6 (152), termasuk |
0.020 (0.51) |
12.5 |
28 |
| Atas 6 (152) untuk 6 5/8 (168), termasuk |
0.025 (0.64) |
12.5 |
28 |
| Atas 6 5/8 (168) untuk 8 5/8 (219), termasuk |
0.031 (0.79) |
12.5 |
28 |
Monel K500 — Matriks Paduan Nikel-Tembaga yang Dikeraskan dengan Curah Hujan
Monel K500 (AS N05500) adalah paduan nikel-tembaga yang dapat diperkeras dengan presipitasi yang dikembangkan sebagai varian Monel berkekuatan tinggi 400. Paduan ini mempertahankan matriks Ni-Cu tahan korosi yang sama tetapi menggunakan aluminium (2.30–3,15%) dan titanium (0.35–0,85%) tambahan yang membentuk gamma-prime Ni3(Al,TI) endapan selama perlakuan panas pengerasan usia. Hasilnya adalah material yang menghasilkan kekuatan luluh dua kali lipat dari Monel yang dianil 400 sambil menjaga ketahanannya yang luar biasa terhadap air laut, asam fluorida, dan mengurangi lingkungan kimia.
Penambahan Al dan Ti juga menurunkan titik Curie menjadi sekitar −101°C, menjaga K500 non-magnetik di semua suhu servis praktis. Monel 400, Sebaliknya, dapat menunjukkan feromagnetisme lemah di dekat suhu kamar karena titik Curie-nya berada di sekitar 21–49°C. Karakter non-magnetik ini, dikombinasikan dengan kekerasan yang sesuai dengan NACE MR0175 (HRC ≤ 35) dalam kondisi mengeras seiring bertambahnya usia, menjadikan K500 pilihan standar untuk alat pengeboran downhole, kerah bor non-magnetik, dan komponen katup bawah laut di lingkungan layanan asam.
Pembeda utama: Monel K500 menawarkan ketahanan air laut dan asam HF setingkat Monel ditambah kekuatan mekanik yang tinggi — unik di bidang paduan nikel.
Komposisi Terperinci & Peran Elemen
Sesuai ASTM B865 / AMS 4676 Spesifikasi. Metrik persen berat yang menyoroti tugas struktural.
| ELEMEN |
Min (%) |
max (%) |
Peran dalam Matriks Paduan |
| Nikel (Ni) |
63.0 |
70.0 |
Elemen dasar. Memberikan kekuatan suhu tinggi, Ketangguhan, dan bangsawan elektrokimia. |
| Tembaga (Cu) |
27.0 |
33.0 |
Penggerak ketahanan korosi — kekebalan asam HF dan ketahanan air laut. |
| Aluminium (Al) ★ |
2.30 |
3.15 |
Mantan gamma-prima; menurunkan titik Curie; mengurangi jejak kepadatan secara keseluruhan. |
| Titanium (TI) ★ |
0.35 |
0.85 |
Membentuk endapan gamma-prima bersama-sama; meningkatkan resistensi mulur jangka panjang. |
| Besi (Fe) |
- |
2.00 |
Sisa dari pencairan; berhasil secara ketat mencegah ketinggian titik Curie. |
| mangan (Mn) |
- |
1.50 |
Agen deoksidasi; meningkatkan kemampuan operasional kerja panas secara keseluruhan. |
| Karbon (C) |
- |
0.25 |
Penguat larutan padat kecil; terbatas untuk mencegah pengendapan mikro karbida. |
| Silicon (Si) |
- |
0.50 |
deoksidasi; mendukung ketahanan oksidasi struktural suhu tinggi. |
| sulfur (S) |
- |
0.010 |
Dikontrol dengan ketat untuk menghindari pertanggungjawaban retak panas selama prosedur pengelasan. |
★ Elemen eksklusif untuk varian K500 (tidak ada di Monel standar 400 pengaturan)
Sifat Mekanik berdasarkan Kondisi Pemrosesan
Pilih varian komposisi pipa Anda berdasarkan persyaratan fabrikasi struktural.
| Milik |
solusi-anil |
Diperkuat Usia |
Pekerjaan Dingin + berumur |
unit |
| Kekuatan Tarik |
620 Min |
965 Min |
1100 Min |
Mpa |
| Kekuatan Luluh (0.2%) |
275 Min |
690 Min |
790 Min |
Mpa |
| Tingkat Pemanjangan |
25 Min |
20 Min |
10 Min |
% |
| Nilai Kekerasan |
75–95 SDM |
27–35 jam |
30–38 jam |
- |
Elastis / Konstanta Fisik (Status Pengerasan Usia): Modulus Elastisitas 179 IPK · Modulus Geser 66 IPK · Rasio Poisson 0.32 · Kekuatan Kelelahan ~340 MPa (pada 10⁷ siklus)
Sifat Fisik (Keadaan Keras Usia)
| Standar Properti |
Nilai Dipetakan |
Metrik Satuan |
| Matriks Kepadatan |
8.44 |
g/cm³ |
| Batas Rentang Peleburan |
1315 - 1350 |
° C (2400–2460 °F) |
| Konduktivitas termal (pada 20 ° C.) |
17.5 |
W/m·K |
| Konstanta Panas Spesifik (pada 20 ° C.) |
419 |
J/kg·K |
| Profil Resistivitas Listrik (pada 20 ° C.) |
0.62 |
µΩ · m |
| Koefisien Ekspansi Termal (20–100°C) |
13.7 |
m/m·°C |
| Ambang Batas Suhu Curie (Kondisi anil) |
−101 |
° C (Non-magnetik) |
Perilaku Pengerasan Usia & Pedoman Perlakuan Panas
Mendapatkan parameter yang tepat sangat penting untuk metrik kinerja struktural akhir yang dapat diprediksi.
| Langkah Proses |
Lingkup Suhu |
waktu / Spesifikasi Pendinginan |
Efek Transformasi Metalurgi |
| 1. Solusi Anneal |
870 - 980 ° C |
~1 jam per ketebalan 25mm, pendinginan air |
Melarutkan Al/Ti sepenuhnya menjadi larutan padat; lembut, sangat bisa dikerjakan (75–95 SDM). |
| 2. Pekerjaan Dingin (opsional) |
- |
10% untuk 20% pengurangan total |
Menghasilkan kepadatan dislokasi yang tinggi → mendorong γ lebih halus’ mengendap untuk kekuatan ekstrim. |
| 3. Perawatan Pengerasan Usia |
580 - 600 ° C |
6 untuk 16 jam, tungku atau pendingin udara diam |
Pemicu Ni₃ gamma-prima(Al,TI) Pengendapan; kekerasan struktural puncak pada ~595°C. |
⚠ Batas Bahaya Kelebihan: Paparan operasional berkelanjutan di atas 480°C (atau perjalanan singkat di atas 540°C) pengasaran γ’ mengendap. Untuk aplikasi di atas ambang batas termal ini, solusi padat standar memperkuat Monel 400 disarankan.
Matriks Kinerja Ketahanan Korosi
Komponen Al dan Ti tetap terisolasi dalam endapan, menjaga basis Ni-Cu kebal terhadap degradasi struktural.
| Profil Lingkungan |
Tingkat Kinerja |
Keterangan Lapangan Teknis |
| air laut & Operasi Kelautan |
Peringkat Luar Biasa |
Kebal terhadap SCC yang diinduksi klorida. Pertahankan laju aliran minimum >0.6 m/s di lingkungan yang stagnan. |
| asam fluorida (HF) |
Imunitas Total |
Menahan semua konsentrasi hingga ambang batas didih. Standar untuk poros pemrosesan kimia. |
| layanan Sour (H₂s) — NACE MR0175 |
Kepatuhan Bersertifikat |
Pemrosesan yang diperkeras usia dibatasi pada HRC ≤ 35 memenuhi syarat untuk alat downhole yang intens. |
Monel K500 vs. Nilai Komersial Alternatif
K500 menjadi pilihan utama yang tahan terhadap usia dan memberikan ketahanan hasil tinggi di atas 690 Mpa.
| Kelas Paduan |
Kekuatan |
air laut |
Asam HF |
kemampuan las |
Rel. Biaya |
Kasus Aplikasi Rekayasa |
| Monel K500 |
★★★★★ |
★★★★ |
★★★★★ |
★★ |
|
Laut berkekuatan tinggi & lubang sumur dalam |
| Monel 400 |
★★ |
★★★★ |
★★★★★ |
★★★★★ |
|
Weldable process equipment & core piping |
| Inconel 625 |
★★★★ |
★★★★★ |
★ |
★★★★ |
$$ $$$ |
Lingkungan proses oksidasi yang ekstrim |
| Inconel 718 |
★★★★★ |
★★ |
★ |
★★★ |
$$ $$ $ |
Aerospace engineering & high gas temps |
| 17-4 PH SS |
★★★★ |
★ |
★ |
★★★ |
$$ |
Pilihan anggaran untuk lingkungan kering/ringan |
Penerapan Lapangan yang Khas di Seluruh Industri Inti
| Vertikal Sektor |
Aplikasi Khas & Formulir Sistem Rekayasa |
| Laut & Di lepas pantai |
Poros baling-baling, poros pompa tugas berat, batang katup, pengencang kelas laut, mata air bawah laut khusus, tali kawat yang tidak korosif, mesin cuci dorong beban tinggi. |
| minyak & Infrastruktur Gas |
Alat pengeboran ladang minyak downhole, kerah bor non-magnetik, komponen instrumen pencatatan arah, trim katup kontrol bawah laut, konfigurasi perbautan kepala sumur layanan asam. |
| Pemrosesan kimia |
Impeler pompa sistem alkilasi HF, bilah pengaduk asam berbahaya, sentrifugal industri, bagian dalam bejana tekan reaktor dalam. |
| pembangkit listrik |
Baut penahan turbin uap bertekanan tinggi, komponen pendukung kondensor menara pendingin, mekanisme pengendalian reaktor nuklir. |
| Sistem Dirgantara |
Komponen hidrolik roda pendaratan beban berat, aktuator pengiriman bahan bakar cair, kawat kunci khusus, pengencang tingkat geser tinggi. |
Spesifikasi Internasional yang Berlaku & Standar
| ID Standar |
Bentuk produk / Ruang Lingkup Operasional |
Catatan Konteks Lapangan Teknis |
| ASTM B865 |
Stok batangan, Jejak batang, Profil kawat, Penempaan Berat, Jejak dering |
Spesifikasi patokan universal utama untuk bentuk material K500. |
| ASTM B564 / ASME SB-564 |
Tempa Paduan Nikel (Flensa Pipa, Perlengkapan Berat, Badan Katup) |
Validasi parameter layanan bejana tekan standar. |
| AMS 4676 |
Stok batangan, Cincin — Kelas struktural luar angkasa (Pengerasan Pra Usia) |
Penegakan metrik verifikasi lapangan penerbangan premium. |
| QQ-N-286 |
Spesifikasi Federal untuk Matriks Paduan Keras Ni-Cu-Al |
Pertahanan / Standar pembangunan struktural militer angkatan laut yang berat. |
| Nace Mr0175 / ISO 15156 |
Lingkungan penyebaran gas asam — Ketahanan Retak Stres SSC |
Membatasi kekerasan sistem maksimum hingga HRC ≤ 35 profil. |
Keunggulan Manufaktur & Metrik Penjaminan Mutu
XinZhe menggunakan cold-drawing canggih dan perlakuan panas age-hardening yang presisi untuk memastikan setiap pipa seamless Monel K500 memberikan toleransi dimensi yang optimal dan ketahanan maksimum terhadap retak korosi akibat tekanan di lingkungan gas asam.. Fasilitas produksi kami di Hebei, Cina, dilengkapi dengan peralatan pengujian mutakhir termasuk PMI (Identifikasi Bahan Positif), Pengujian Ultrasonik, dan pengujian hidrostatik untuk menjamin kepatuhan terhadap ASTM B163, ASTM B165, dan QQ-N-286.
Semua pipa dilengkapi dengan EN 10204 3.1 Sertifikasi, dan kami menawarkan kemampuan penelusuran penuh mulai dari pencairan hingga pengiriman akhir. Kami kualitas sistem kontrol termasuk inspeksi dimensi, Pengujian Kekerasan (HRC), dan verifikasi sifat mekanik (Tarik, Hasil, Elongasi) pada setiap lot. Untuk aplikasi layanan asam, kami memberikan sertifikasi sesuai NACE MR0175 dengan kekerasan ≤ 35 HRC berdasarkan permintaan.
✅ Tersedia Cakupan Pasokan Fasilitas Lengkap: Perpipaan struktural yang mulus · Batang Bulat Tanah · Suku cadang Forge Berat · Flensa Pipa · Komponen lubang bawah yang dibuat dengan mesin khusus.
Perkiraan Bagan Referensi Berat – Pipa Mulus Monel K500
Perhitungan dievaluasi berdasarkan kepadatan massa dasar 8.44 g/cm³ (kg/m parameter metrik).
| OD (mm) |
WT 3 mm |
WT 5 mm |
WT 8 mm |
WT 10 mm |
WT 15 mm |
| 21.3 |
1.36 |
2.01 |
2.89 |
- |
- |
| 33.4 |
2.25 |
3.50 |
5.10 |
6.10 |
- |
| 48.3 |
3.35 |
5.34 |
8.10 |
9.90 |
14.20 |
| 60.3 |
4.23 |
6.82 |
10.52 |
12.95 |
18.90 |
| 88.9 |
6.35 |
10.35 |
16.20 |
20.10 |
29.80 |
| 114.3 |
8.20 |
13.50 |
21.10 |
26.30 |
39.20 |
